外部Discユニットとの接続を"eSATA"から"SAS"に変更（6）：SATA TX/RXクロスアダプタの制作［3］動作確認

ハードウェアテスト機をくみ上げましたので［*1］、"SATA機器をSASケーブで接続するため"に、市販品パーツを改造した”SATA TX/RX クロスケーブル［*2］”のテストをしようと思います。【注*3】

まず、メインファイルサーバーとメインDiscユニットをSASケーブルを接続する結線を模擬的に作成します😀。

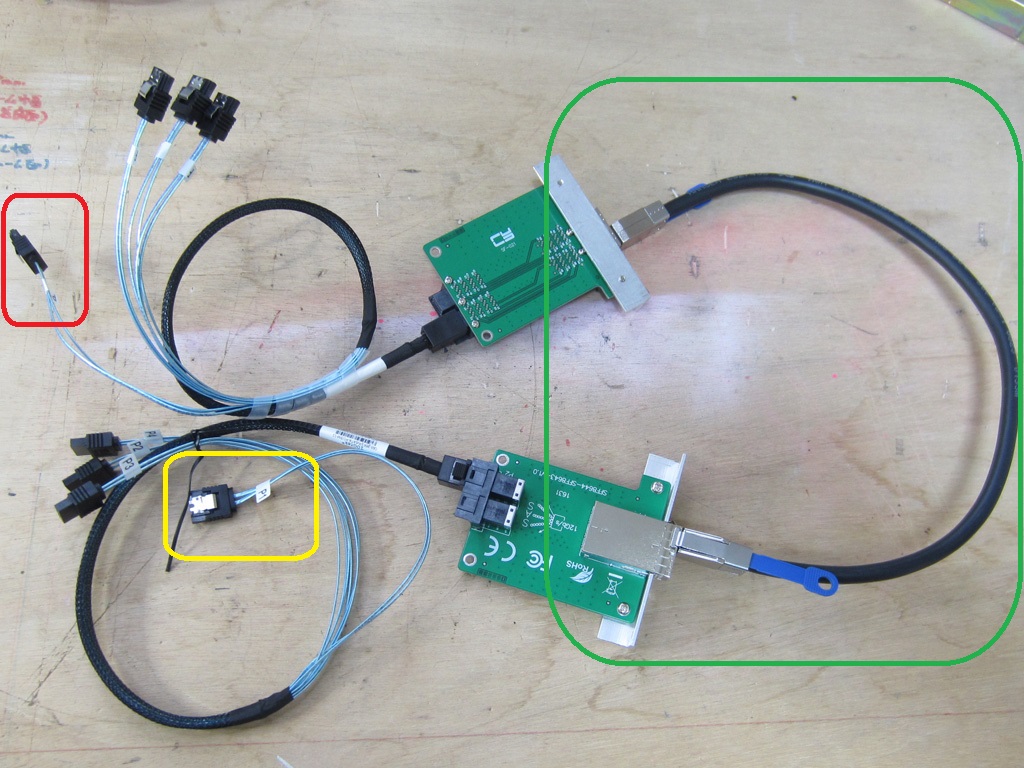

Discユニット用に作成した2個の”外部ユニット用SFF-8644マウンタ”［*4］を"SFF-8644／SFF-8644ケーブル”で接続します（写真緑色枠部分)。

”外部ユニット用SFF-8644マウンタ”のSFF-8643ポートには、それぞれ”SFF-8643／SATA変換ケーブル”取り付けます。

一方の”SFF-8643／SATA変換ケーブル”のSATAメスコネクタには、適当なSATAデバイスを取り透けます（写真黄色枠部分)。

もう片方の”SFF-8643／SATA変換ケーブル”のSATAメスコネクタには”SATA TX/RXクロスケーブル［*5］”を介して、マザーボード（M/B）のSATAコネクタに接続します（写真赤色枠部分)。

廃棄予定であったM/Bを使っている”ハードウェアテスト機”とはいえ、改造した”SATA TX/RX クロスケーブル”を、いきなりM/BのSATAポートに繋ぐのは躊躇します😑🤔。

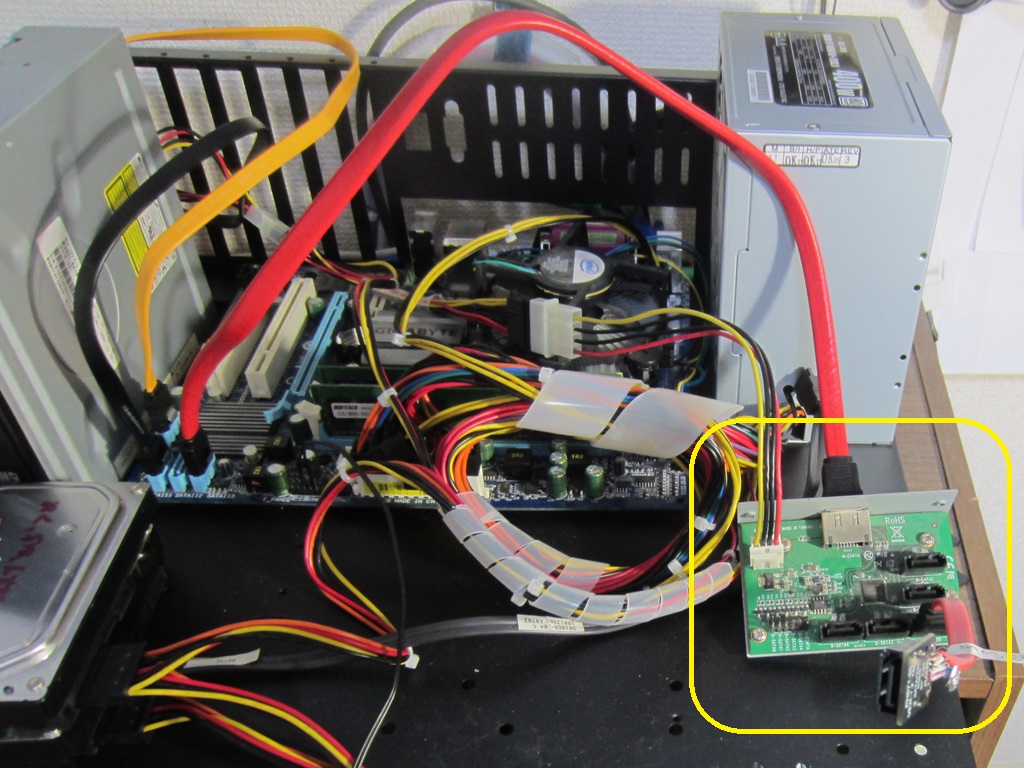

今回の接続変更に伴い、eSATA入力ポートの古いポートマルチプライヤー（PMP）（写真黄色枠部分)を介して”SATA TX/RX クロスケーブル”のテストをすることにしました😀。

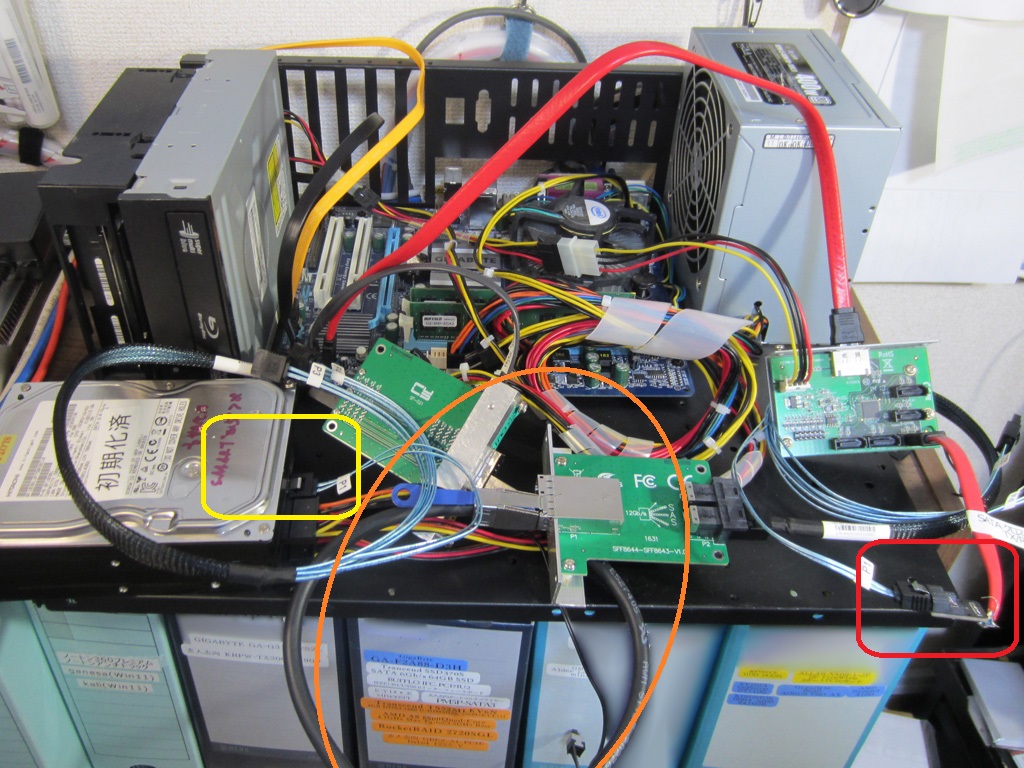

”SATA-SAS-SATA模擬結線（写真橙色枠部分)”ケーブル類を、”SATA TX/RX クロスケーブル（写真赤色枠部分)”と”デバイス（HDD）（写真黄色枠部分)”に接続してテストを行います。

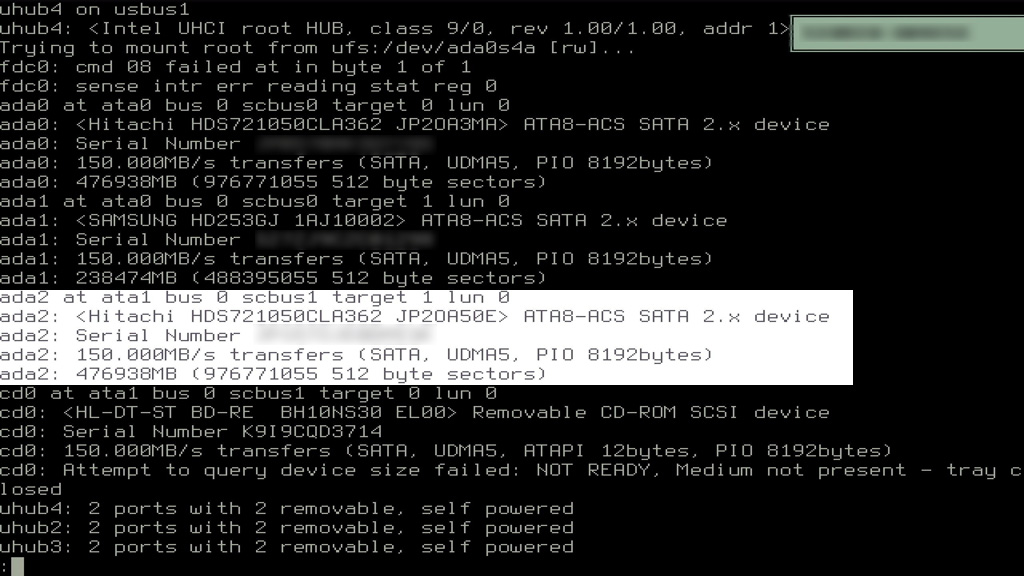

まず、起動後に"dmesg"の内容を確認します。

"[SATAポート（M/B）]->[SATA TX/RX クロスケーブル]->[SASケーブル]->[SATAデバイス]”で接続したデバイスを、起動中に見つけてくれています😀。

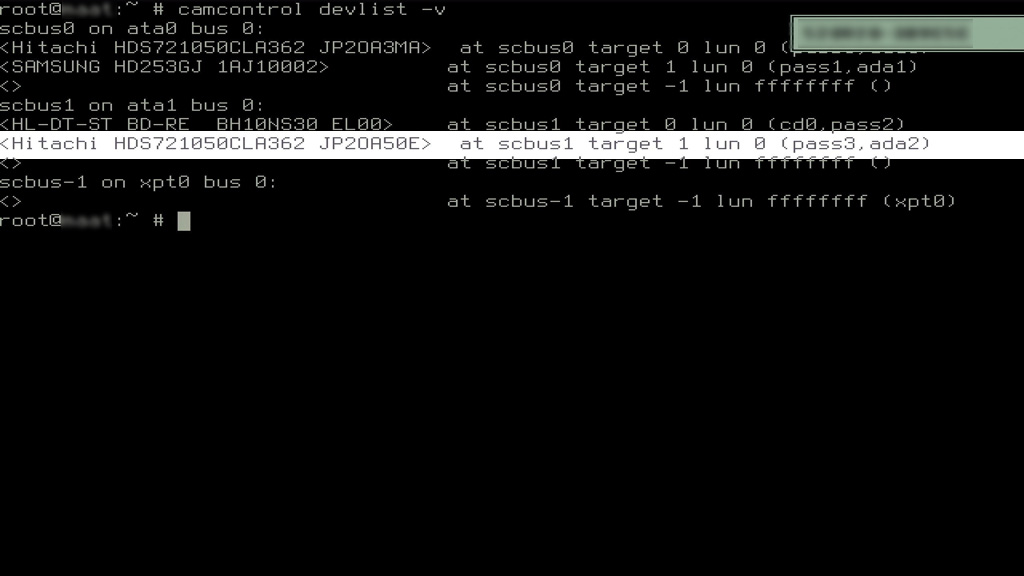

一応、”camcontrol devlist -v”でも確認します。

セカンダリーSATAのスレーブ（scbus1/target1）として認識されています😀。

これで、[SATA TX/RX クロスケーブル]を使えば、外部SATAデバイスをSASケーブル経由で接続できることが確認できました😀。

本番用として、7本（メインファイルサーバー内用3本、メイン・サブDiscユニット接続用4本）を量産しようと思います🤔。

注意事項

ここで作製した”SATA TX/RX クロスケーブル”は、あくまで、外部デバイスとのSATA接続に際してSASケーブルを使うための物になります。
コンピューター本体のSATAポートを”SATA TX/RX クロスケーブル”を使って、SASポートに変換しても、外部SASデバイスを接続する事はできませんのでご留意いだただけますようお願いいたします。
外部SASデバイスの接続のためには、SASなホストバスアダプタ（HBA）が必ず必要になります。
