外部Discユニットとの接続を"eSATA"から"SAS"に変更(8):サブユニットの改造/[5]電子・電気部品の背面プレートへの取付け

背面プレートの基本的な加工を終えましたので(*1)、”SFF-8644/8643アダプタ基盤"固定パーツの作成と、ケースをへの組み込みを行いたいと思います。【注*2

  • 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇‍♂️

6. SFF-8644/8643アダプタ基盤固定用パーツの制作

前に作った”SFF-8644/8643アダプタ基盤固定用パーツ*3]"はアンフェノール50ピン取り付け穴用ですので、今回は基盤固定パーツ長さが異なるため使えません

このため、”SFF-8644/8643アダプタ基盤"を背面パネルに固定するパーツをアルミ製Lアングルから切り出して作ろうと思います。

(1)基盤固定パーツ部材の切り出し
SFF-8644/8643アダプタ基盤"の幅をノギスで測り、アルミ製Lアングルの切り出し位置にケガキ線を書く。

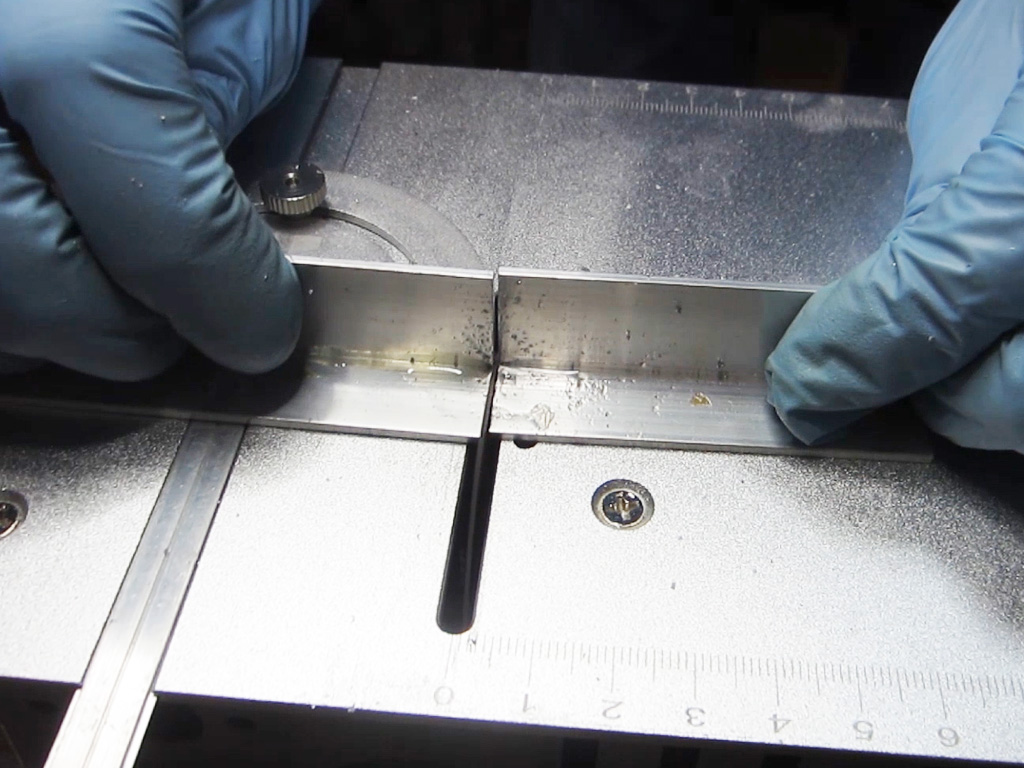

ケガキ線上に”タップ&ドリルオイル”を塗って、ケガキ線に沿ってミニテーブルソーでLアングルの切り出す。

この後、電子基板と位置合わせをしますので、中性洗剤を使って、Lアングルに付着している”タップ&ドリルオイル”をしっかり落としておきます。

(2)基盤固定方法の検討

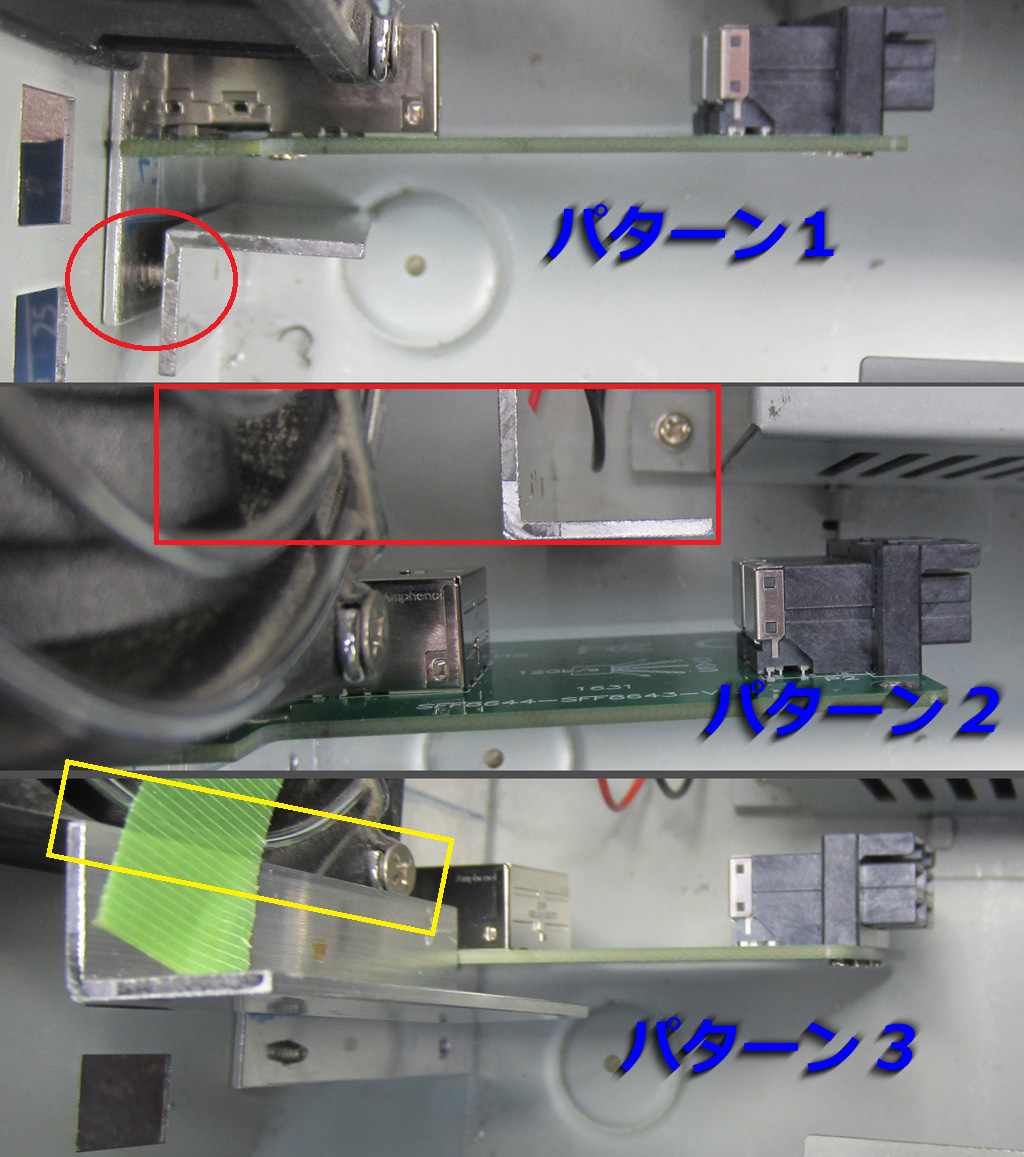

Lアングルの加工を穴あけだけにしたいと思い、ハンダ面側に取り付けるとした場合、背面パネルをケースに固定するビスの位置と干渉してしまいます(パータン1:写真赤丸部分)😵。

部品面に長尺のスペーサーで取り付けいようとすると、Lアングルがケースファンと、ものの見事に干渉します(パータン1:写真赤枠部分)😵。

これまでと同じく、Lアングルにコネクタ用の切りカケを作る方法であれば、ケースファンとの干渉は生じるものの(写真:黄色枠部分)、ケースファンとの干渉部分について、Lアングルに追加の切りカケを作れば、逃がすことが出来ます🤔。

(3)固定パーツの加工

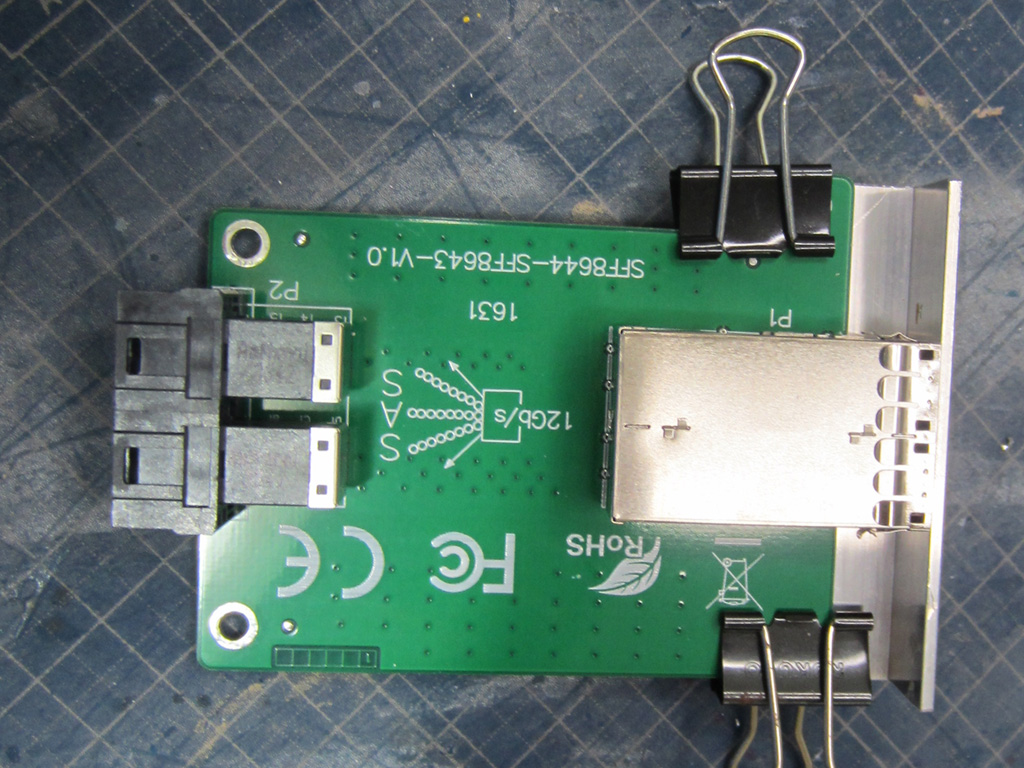

SFF-8644コネクタ”のための切りカケ位置を決めるために”SFF-8644/8643アダプタ基盤"と”Lアングル”の両端を揃えて、ダブルクリップで固定します。

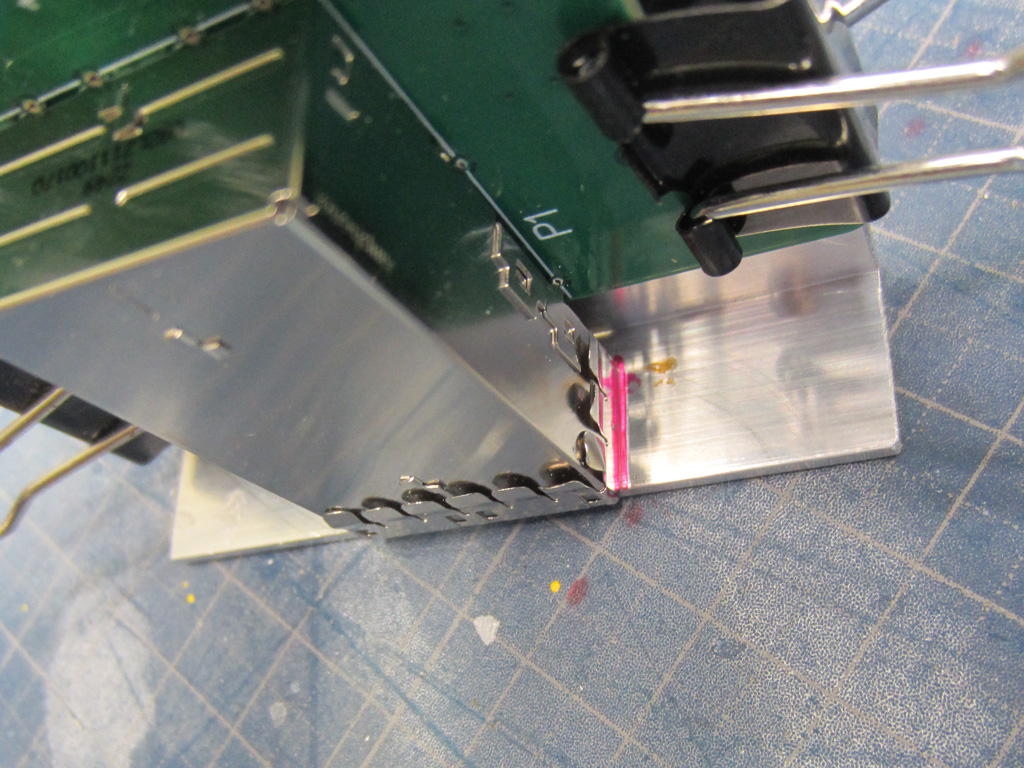

SFF-8644コネクタ"をテンプレート代わりに”Lアングル”の切り取り位置をマジックでマーキングします。

スペーサーをかまさず位置決めをしているのは、ケース内で干渉する場合には、スペーサーの長さでだけで、干渉対策を行うことを念頭に置いています。

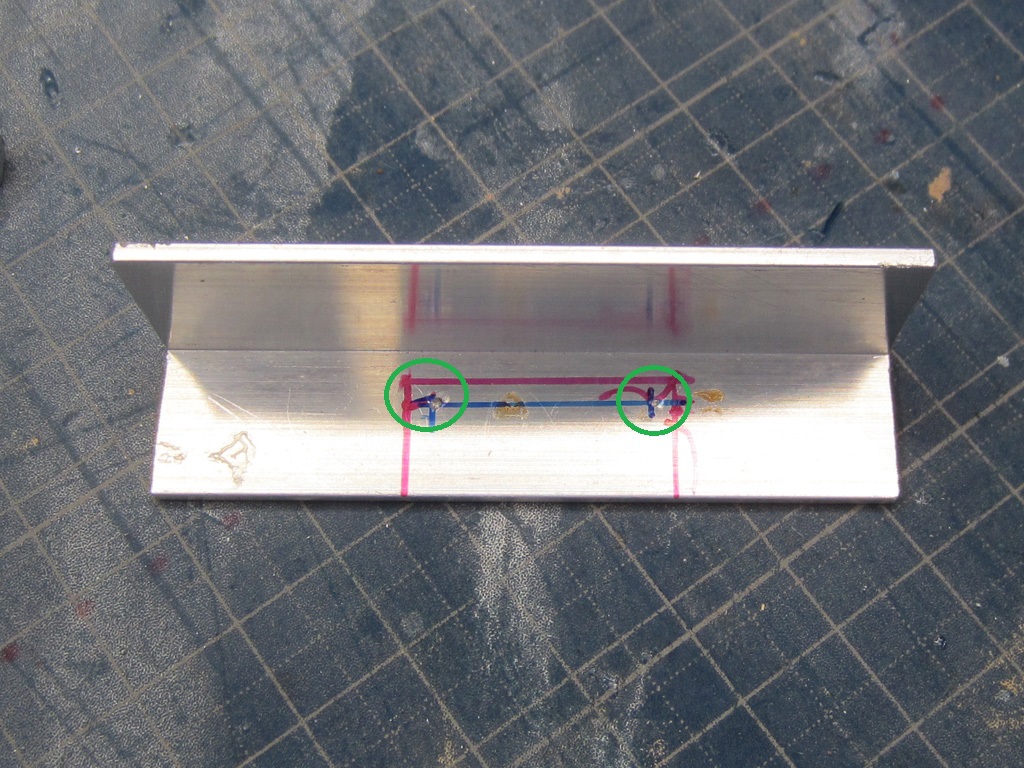

切り取る部分の2か所の角、内側2辺から2mmの位置に穴あけ位置にポンチを打ちます。

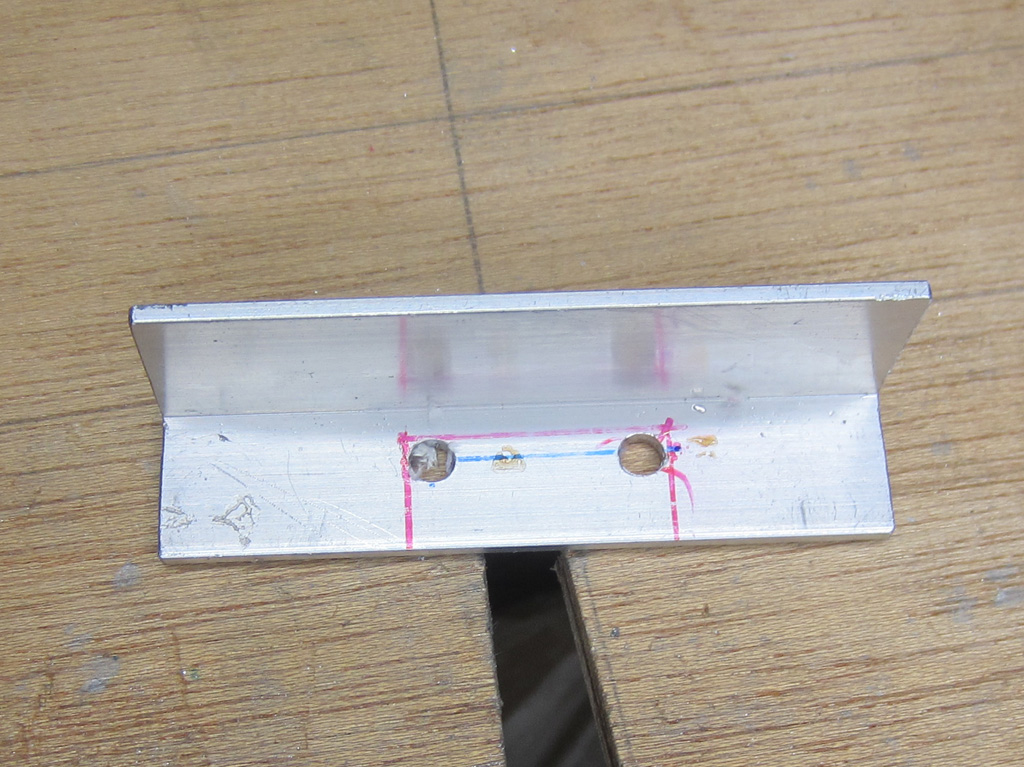

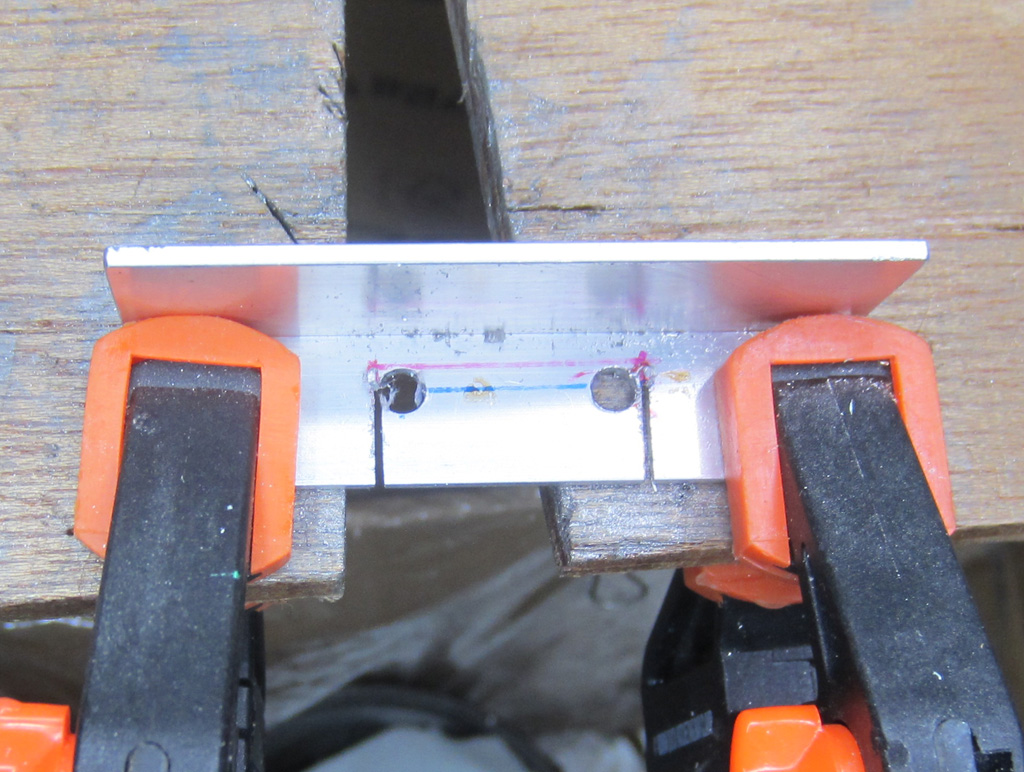

2か所の穴あけ位置をΦ1.5mmのドリルで穴を開け、切り取り線に接するまで徐々に穴を広げていきます。
糸鋸で3辺すべてをカットするのは手間ですので、穴位置まで垂直方向への切り込みはミニテーブルソーで行います。
横方向は糸鋸で切断して、切り抜きます。

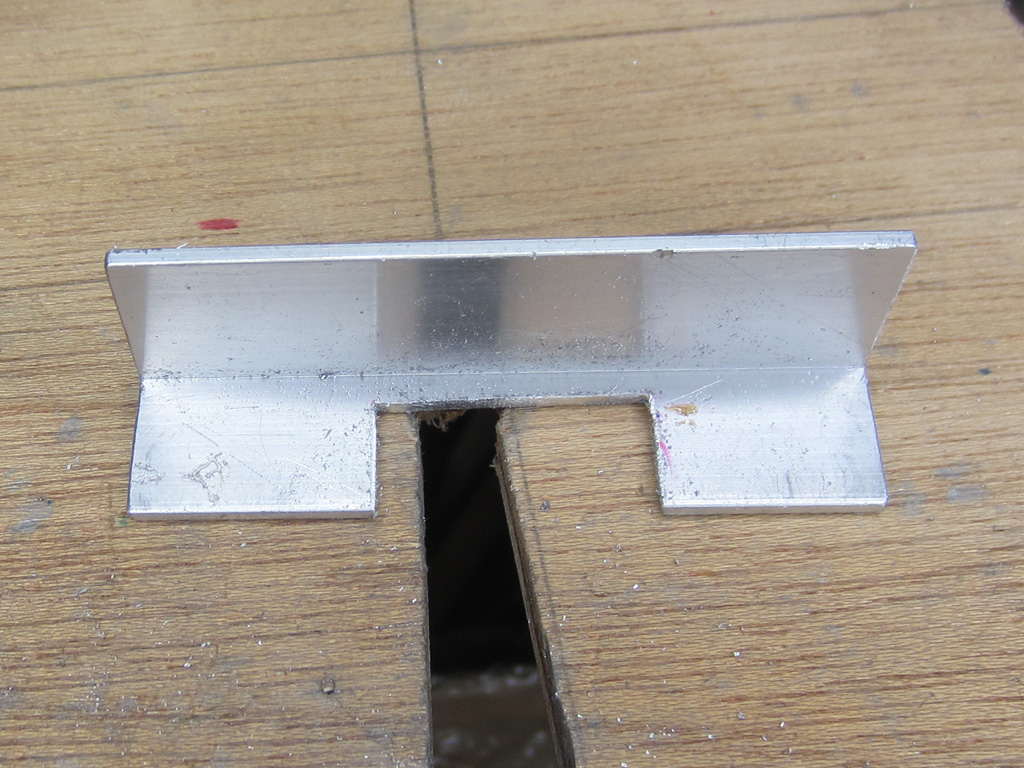

切り抜いた後は、角を平ヤスリ整形した後、バリを丁寧に落としておきます。

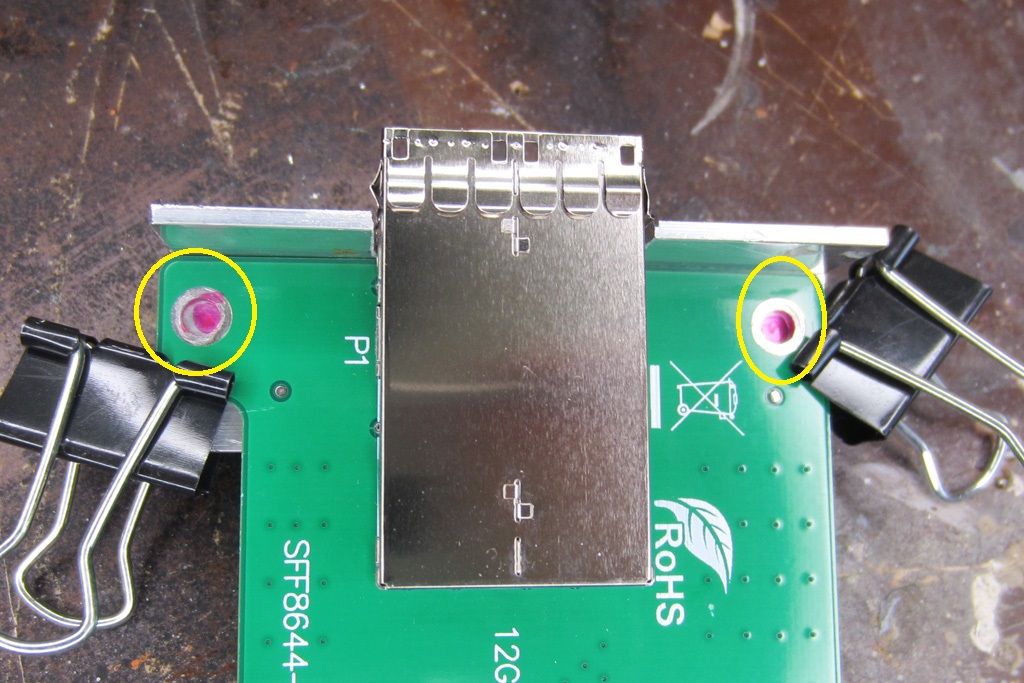

再び”SFF-8644/8643アダプタ基盤"と”Lアングル”の両端を揃えて、ダブルクリップで固定し、基盤固定用ビス穴あけ位置を油性マジックでマーキングしておきます。

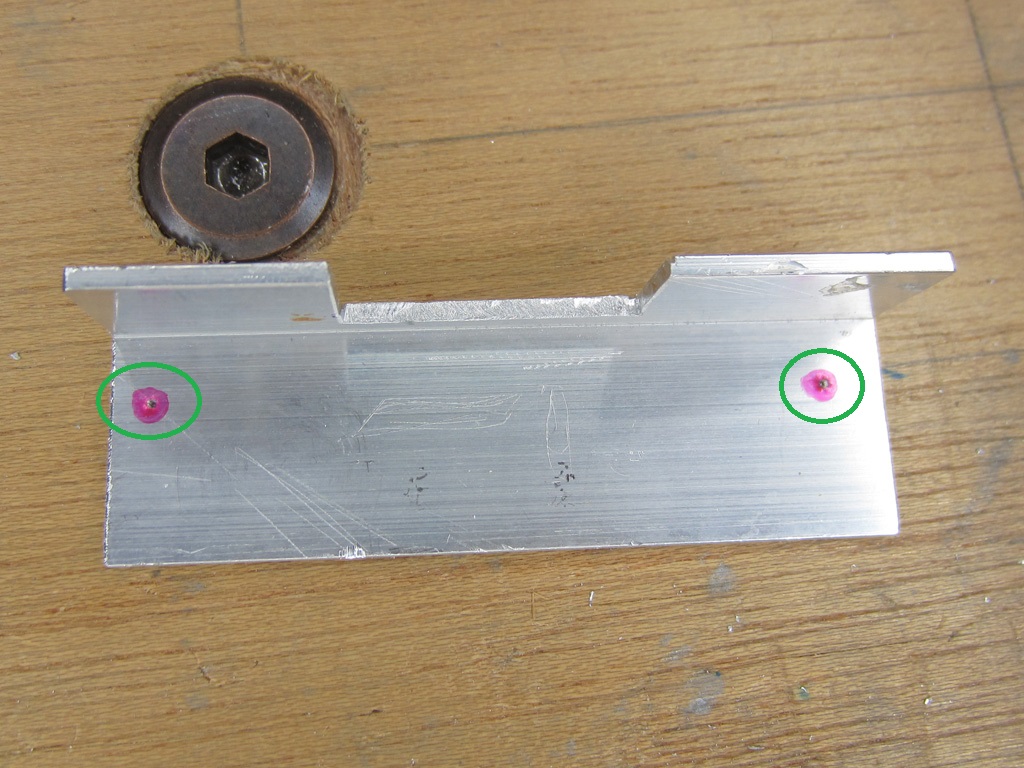

油性マジックでマーキングした穴あけ位置の中心にポンチを打ちます。
Φ1.5mmのドリルで穿孔した後、Φ2.5mmのドリルで穴を広げます。

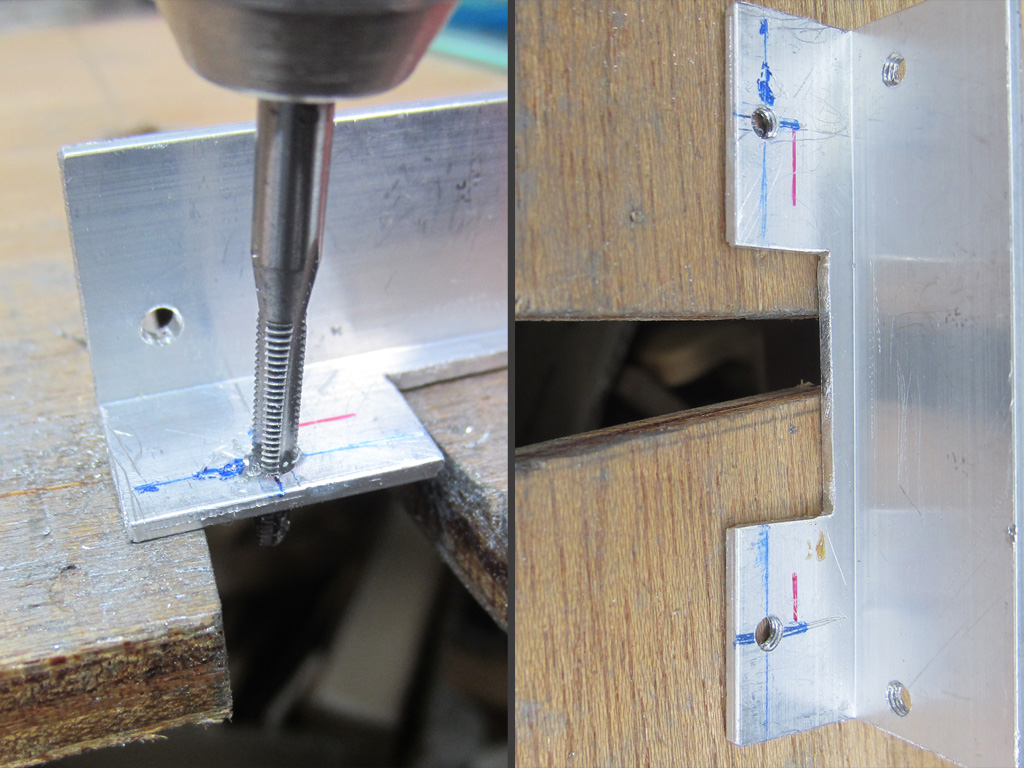

2か所の”SFF-8644/8643アダプタ基盤"固定穴にM3中タップでタップを切ります。

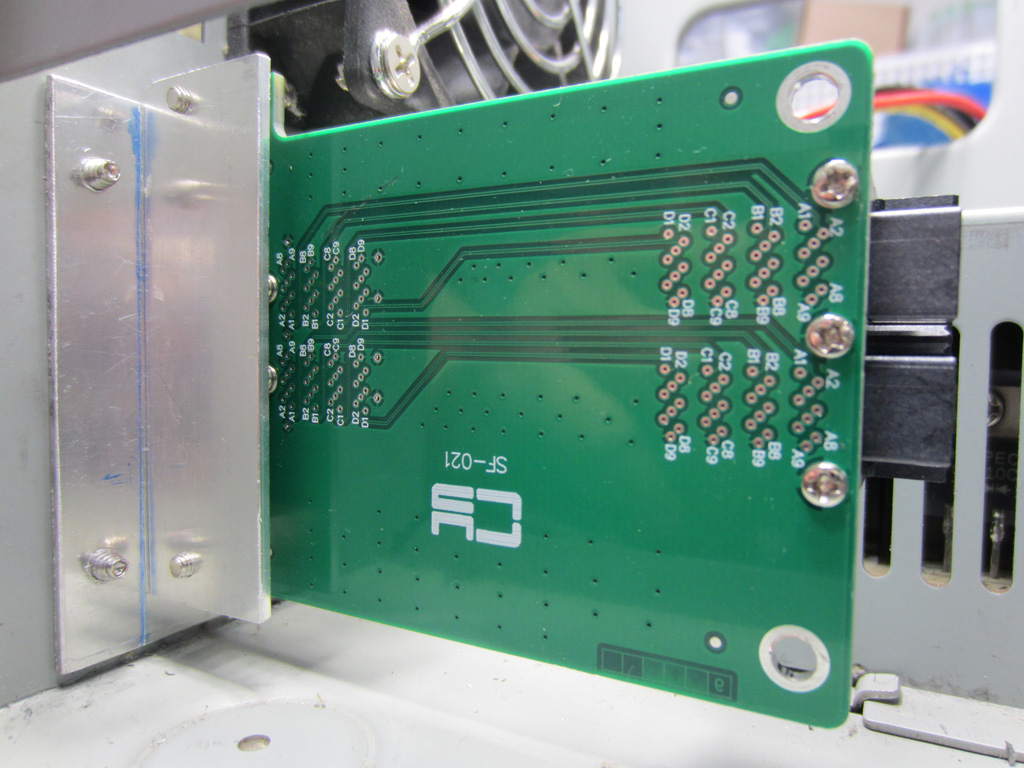

SFF-8644/8643アダプタ基盤"と”Lアングル(基盤固定パーツ)”を再び仮組します。
ケース内に収めて、干渉を確認しておきます。
背面パネルのセットバック内には収まっています写真:黄色枠部分)😀。

ケースファンとは微妙に干渉しそうですが写真:青色枠部分)、この程度であれば、”基盤固定パーツ”の角をヤスリで削ればなんとかなりそうです🤔。

基盤固定パーツ”を背面パネル固定するネジの穿孔位置を決めるために、”Lアングル”に油性マジックで基盤の部品面高さをマーキングします。

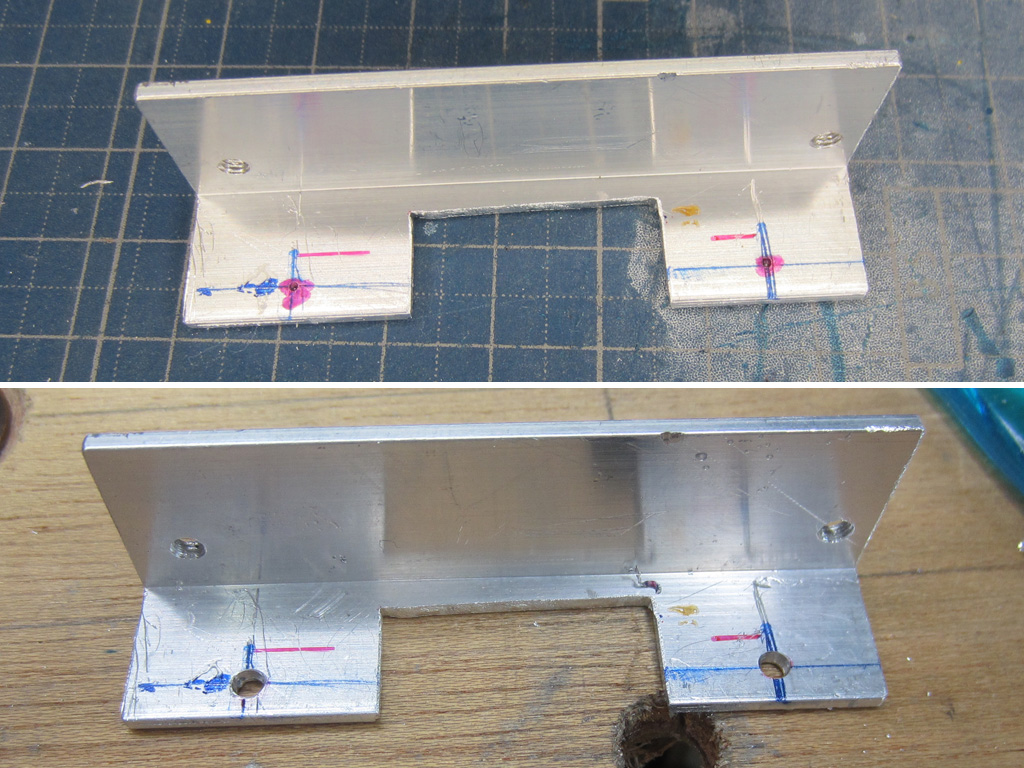

Lアングル”を基盤から取り外して、基盤面とLアングルの端との中間、横方向にケガキ線を入れます。
Lアングル”の切りカケのない部分の中間位置に縦方向のケガキ線を入れます。

ケガキ線の交点にポンチを打ちます。

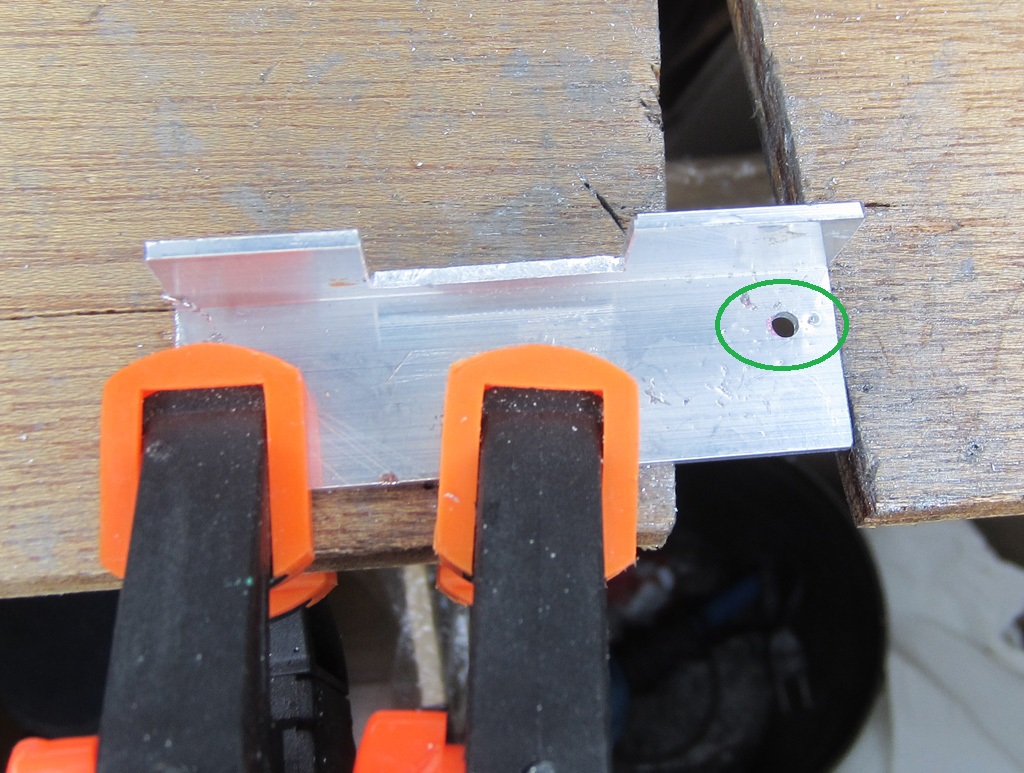

ポンチを打ちこんだ位置にφ1.5mmのドリルで穴を開けます。
ケース外側から基盤固定パーツをねじ止めするために、タップを切るため、Φ2.5mmまで穴を広げて置きます。

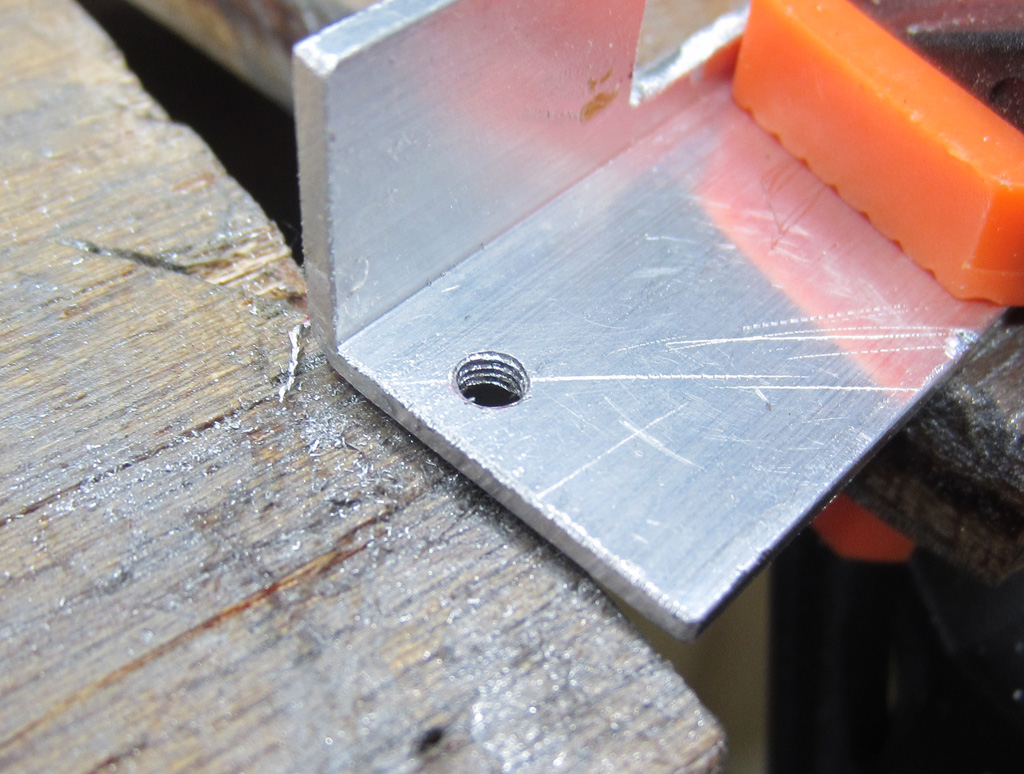

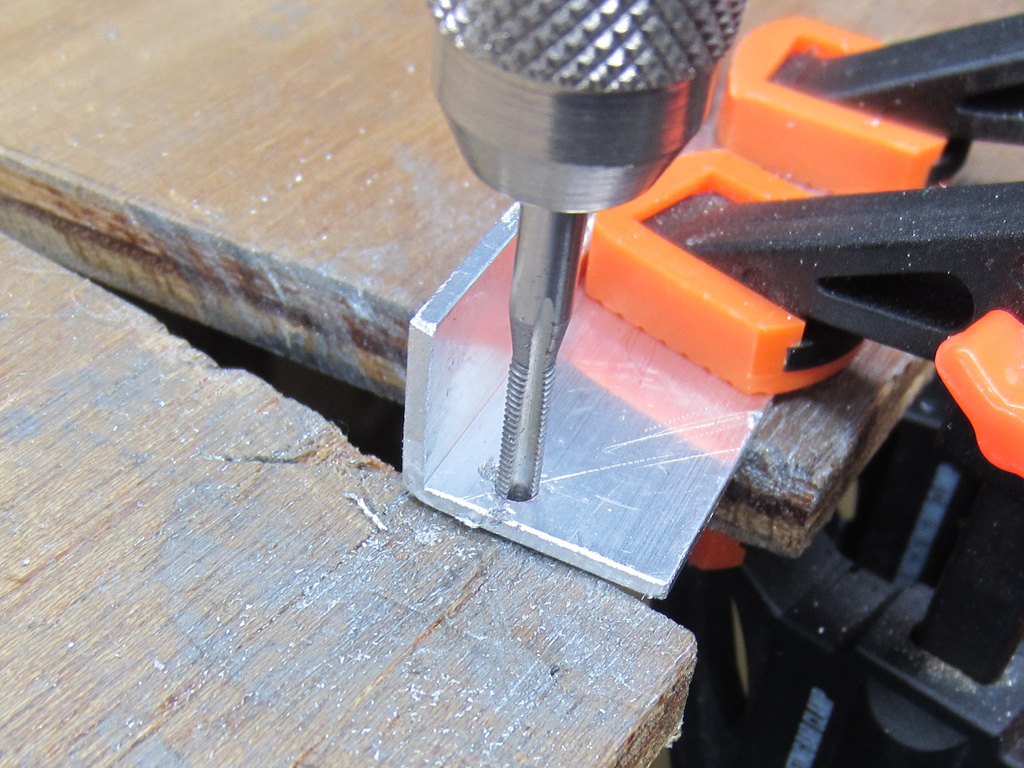

Φ2.5mmまで広げた穴をM3中タップを使って、タップを切ります。

Lアングルを中性洗剤で洗い、タップ&ドリルオイルをしっかりと落としておきます。

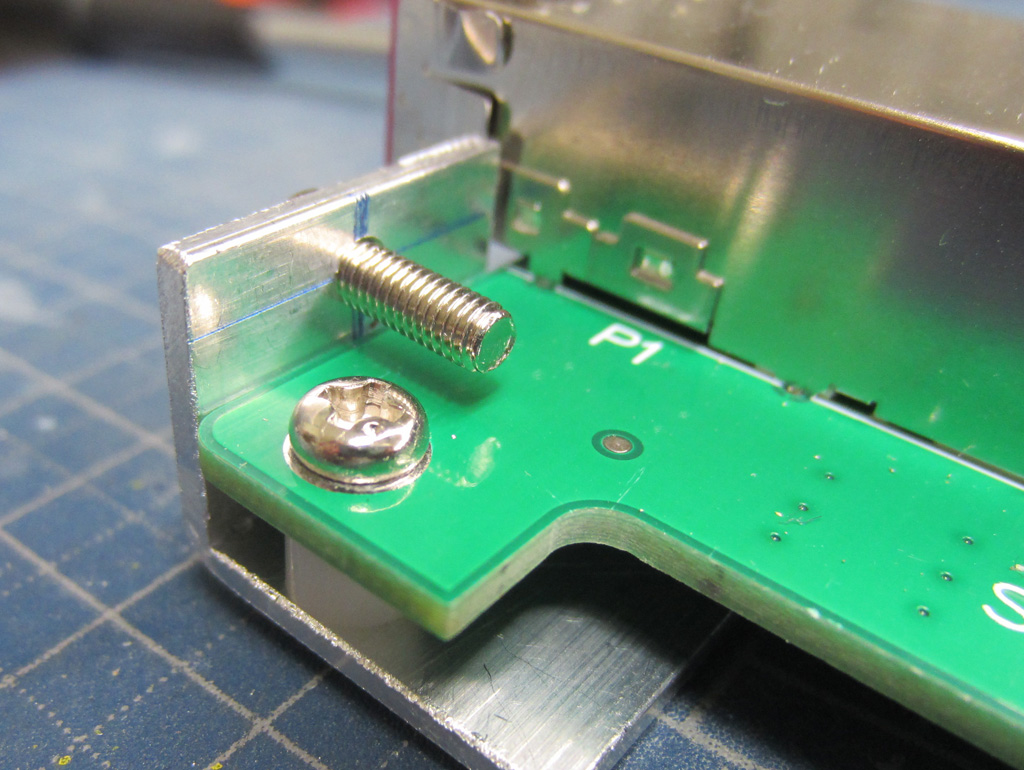

SFF-8644/8643アダプタ基盤"と”Lアングル(基盤固定パーツ)”を再び仮組し、背面パネル固定用の穴にM3ネジを刺し、基盤や他の部品と干渉しないことを確認しておきます。
(4)背面パネルの追加加工

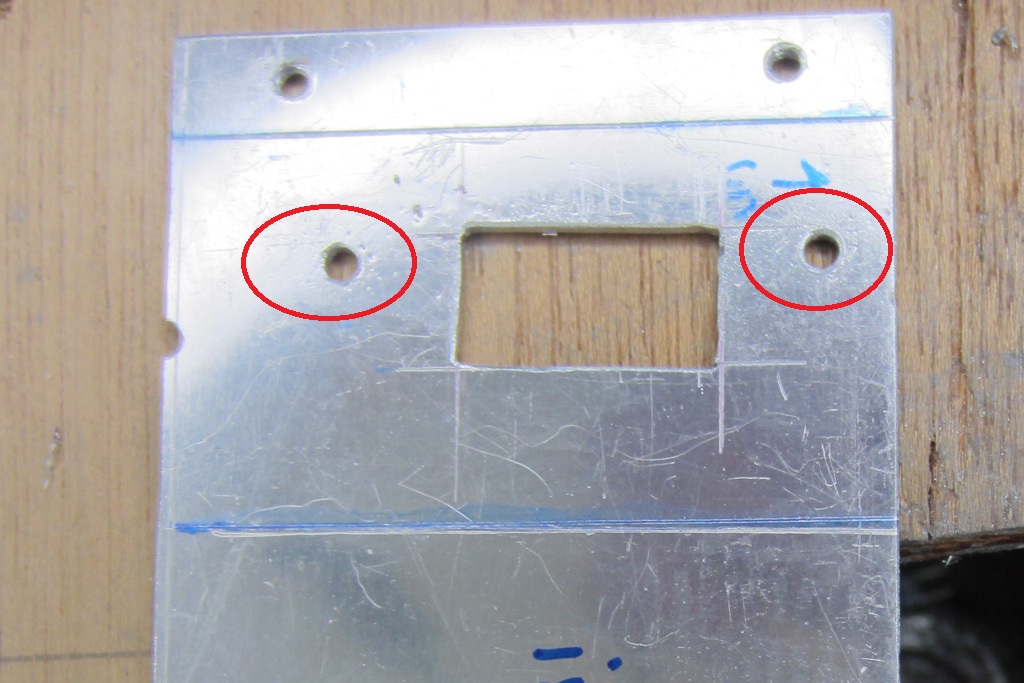

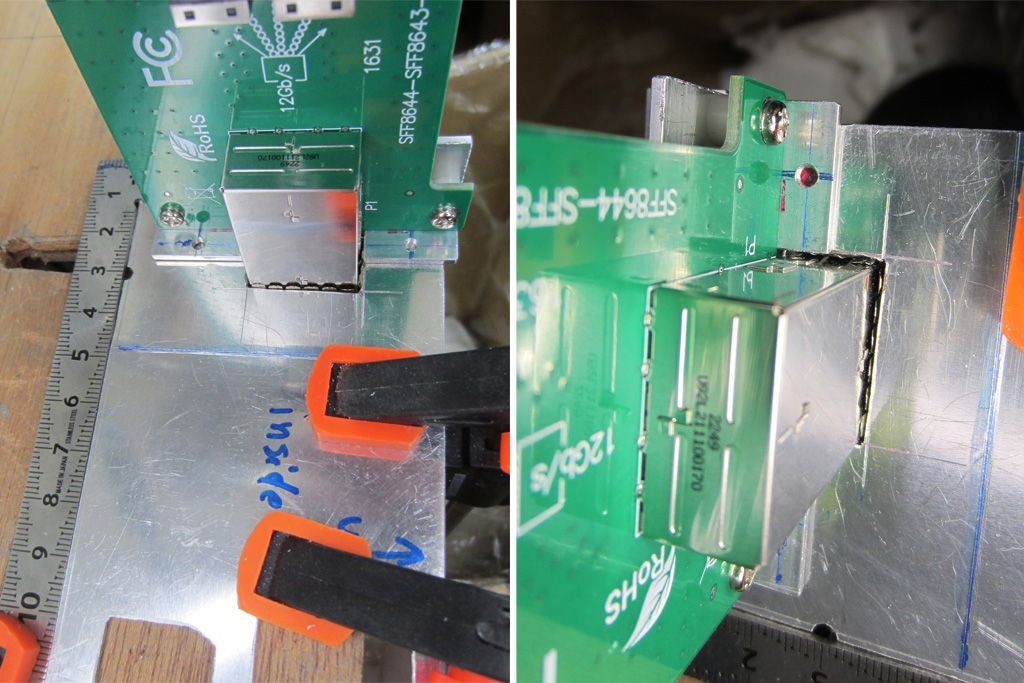

ミニL定規とクランプを活用して、”SFF-8644/8643アダプタ基盤"が垂直なる様にして、”Lアングル(基盤固定パーツ)”の固定ネジ穴から、背面パネルの固定ネジ穴位置を油性マジックでマーキングします。
油性マジックでマーキングした位置にM3ネジを通しますので、遊びを含めてΦ3.2mmのドリルで穿孔します。

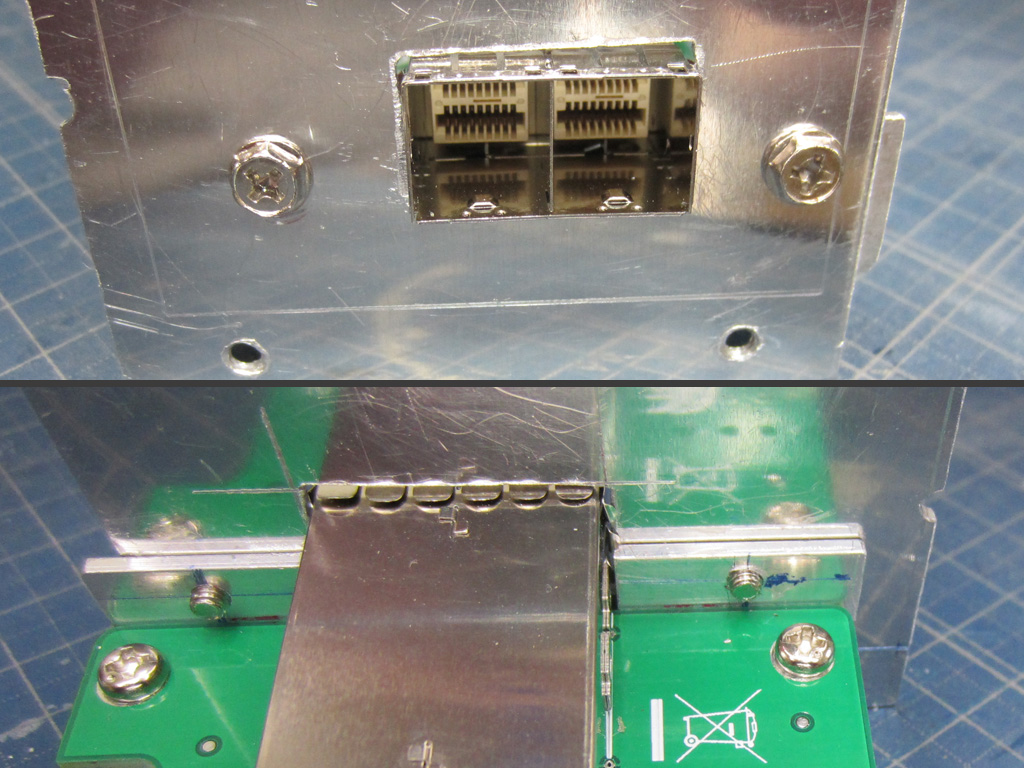

背面パネルと”SFF-8644/8643アダプタ基盤"をM3ネジで固定できるかを確認しておきます。

7. 電子・電気部品の背面プレートへの取付けと組み込み

一旦、”SFF-8644/8643アダプタ基盤"を背面パネルから外しておきます。

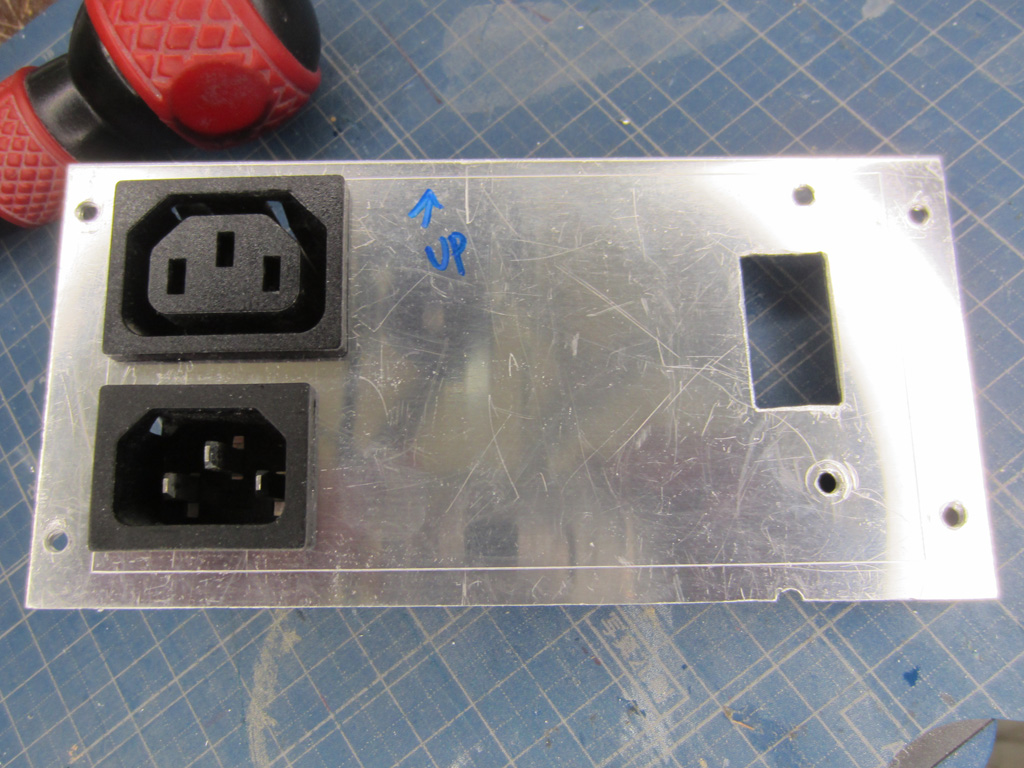

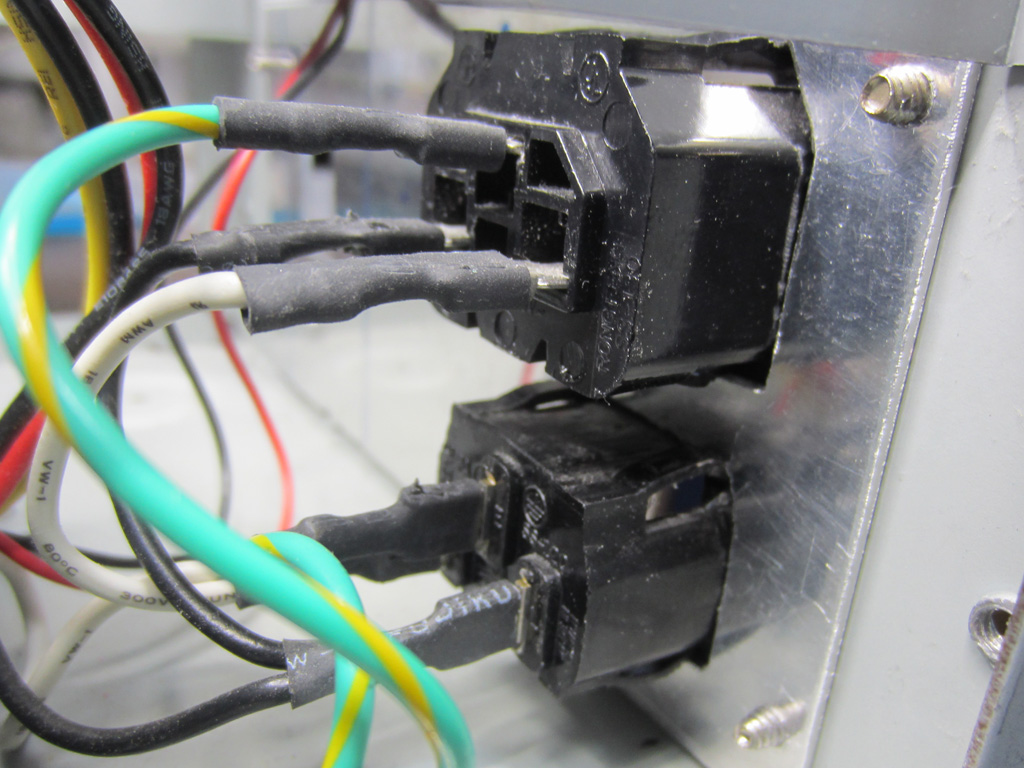

AC100V電気部品(電源コネクタ)を背面パネルに手で押し込むと、簡単にしっかりと固定できます😀。

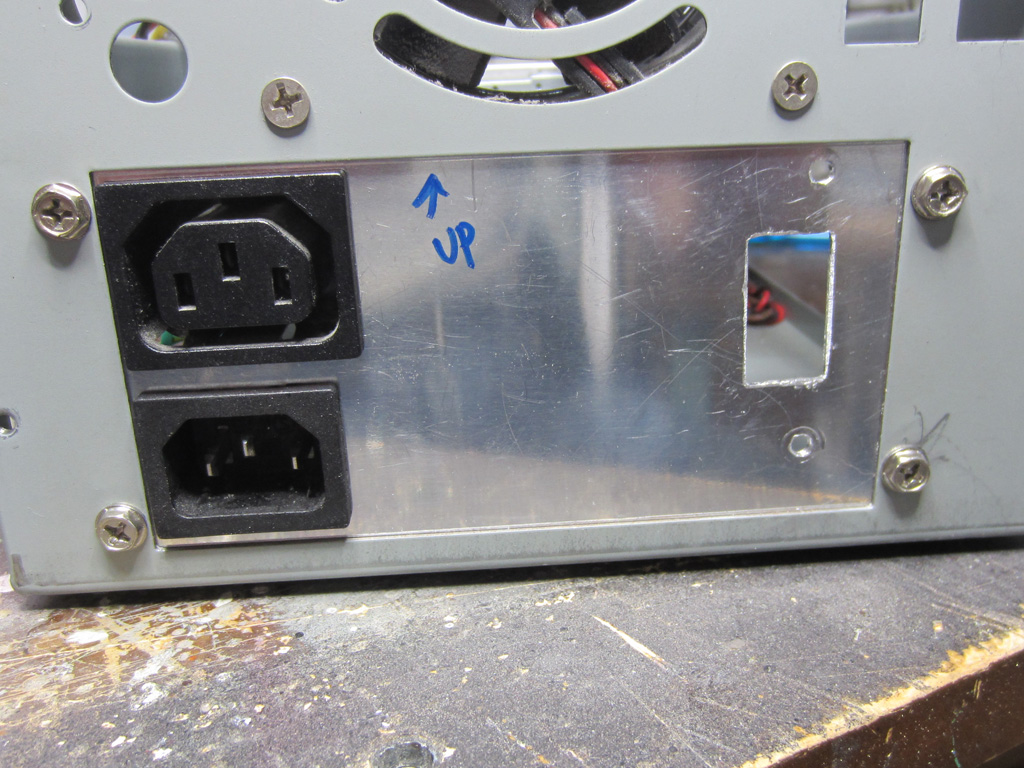

電源コネクタを取り付けた背面パネルをケースに固定します。
ケース内部の電源線のプラグを電源コネクタにつけて元に戻します。
内部から”SFF-8644/8643アダプタ基盤"を"”SFF-8644コネクタ"穴に差し込むみます。

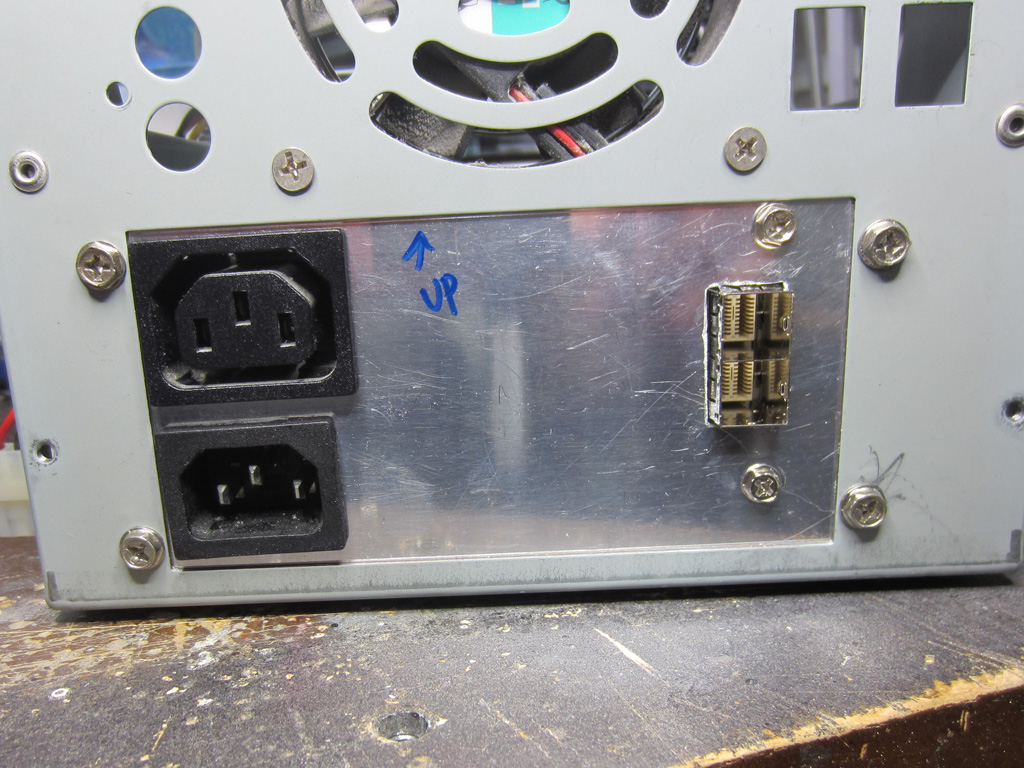

最後に、”SFF-8644/8643アダプタ基盤"をM3ネジで、背面パネルに固定するします。

通常、SATA信号/電源ケーブルを取り付ければ終了なのですが😅、
スーパースリムBD-XLドライブを固定しているマウンタはスリム用で、9.5mm厚のウルトラスリムドライブを完全には固定できません*4)😢。

次回は、このマウンタのプチ金属加工を行おうと思います。



【次回に続く予定】
