ソフトウェアのテスト・検証はVirtualBox上に構築した、仮想マシン（VM）［*1,*2］で行えます。
一方、自作・改造したハードウェア［*3］をいきなり実運用機でテストするのは躊躇します。
そこで、廃棄準備済みマザーボード（M/B）を引っ張り出して、再利用しハードウェアテスト環境の構築することにしました。【注*4】
- 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇♂️
自作・改造したハードウェアをテストもせずに、稼働中のメインファイルサーバーに取り付けるとM/Bを壊してしまうこともありので、不安があります🤔。
稼働中のメインファイルサーバーのマザーボード（M/B）を飛ばしたら目も当てられません😨。
ReplicateサーバーのM/Bを交換した際［*5]取り外したM/Bを、140サイズの段ボールに入れて、廃棄待ちであったのを思い出したので、ハードウェアテスト用に再活用する事にしました😀。
1. ハードウェアテスト環境用マシン用パーツの準備
(1)シャーシー
M/BをPCケースに入れると、場所を取る上、テストをする際、各ポートへのアクセス性が悪く、何かと手間がかかるので😅、M/Bむき出しのシャーシを購入する事にしました😀。
単なる鉄の板を組み合わせただけのもので構いませんので、3000円程度と、一番安かったものを調達しました😅。
(2)電源
ATX電源の保守用ストックは現状ありませんので、保守用ストックを兼ねて、比較的、気に入っている”玄人志向”のATX電源を新規調達。
(3)マザーボード（M/B）
(4)外部記憶装置
システムディスク用のハードディスク（HDD）は、予備で保管しておいた古い500GB SATA HDDを利用する事にしました。
テスト用デバイスとして、S.M.A.R.T.値（05/C5/C6の何れか）が０を超えた、廃棄準備済みであったHDDを引っ張り出して使うことにしました。
DISC装置は、外部DISCユニットのBluRayドライブを5吋ハーフハイトからスリムドライブに変更した際に、予備役に回した5吋ハーフハイトBluRayドライブを使います。
(5)Windows
”GIGABYTE GA-G31M-ES2L”は、Windows11Proではサポートされていません。
とりあえず、Windowsでのベンチマークテスト用に、ライセンスが余剰となっているWindows10をとりあえず、インストールしますが、先々を考えて、Windows11Proのライセンスも新規に追加調達しました😀。
2. ハードウェアテスト環境用マシンの組み上げ
(1)シャーシー組み立て
購入したフレームキットには、具体的な組み立て手順が記載された説明書は付属していません😅。
まずは、底板と一体でプレスされている”三角形の背面プレート固定用板”を外します。
付属しているM3ビスを使って、”三角形の背面プレート固定用板”を背面プレート側面に、トルク目盛り３（約5.7kgf-cm）で取り付けます。
商品を開梱した際、最初は、”三角形の背面プレート固定用板”が底板と一体でプレスされている事に気づきませんでした😅。
トルク目盛りはこちらのドライバーのトルクストッパー目盛りになります。
次に、付属しているM3ビスを使って、”三角形の背面プレート固定用板”・”背面プレート”を”底面プレート”にトルク目盛り３（約5.7kgf-cm）で取り付けます。
シャーシー組み立てと言っても、これだけの話ですが😅。。。。
(2)電源・外部記憶装置取付け
ブート用DVDドライブは、余剰ストックパーツの5吋ハーフハイトBluRayドライブと、”ウルトラスリムドライブ＋3.5吋HDD”のプラ製マウントパーツを組み合わせて、取り付けます。
(3)M/B取り付け
まず、シャーシにM/B固定用スペーサーを取り付けます。
| Tips |
|

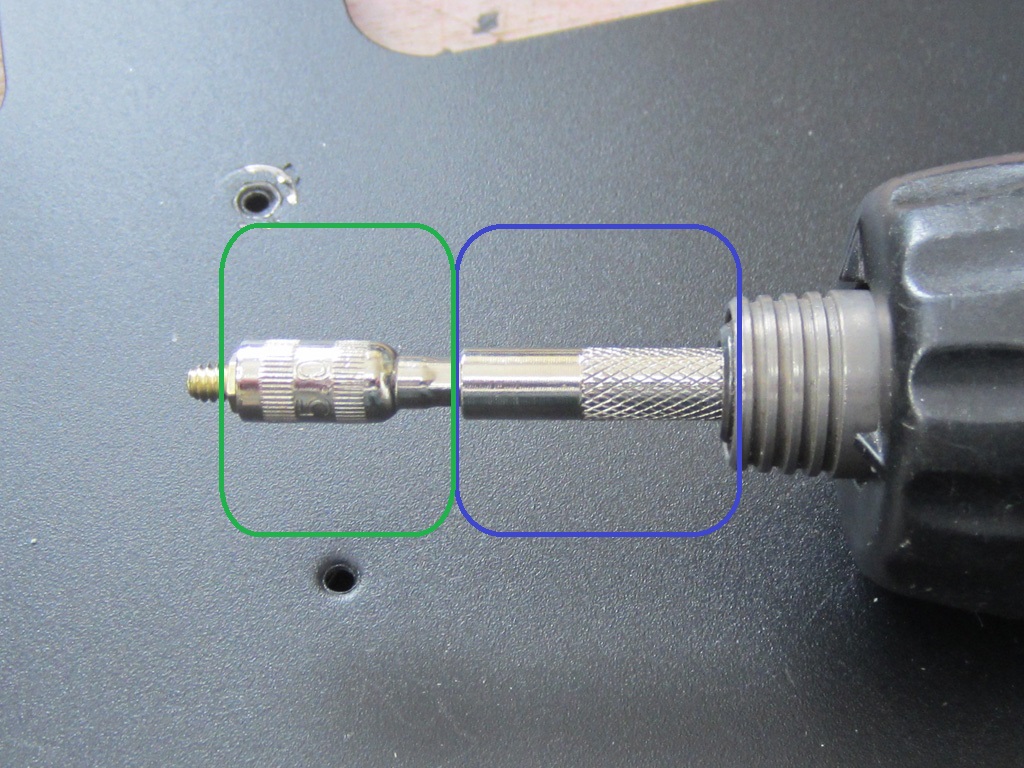

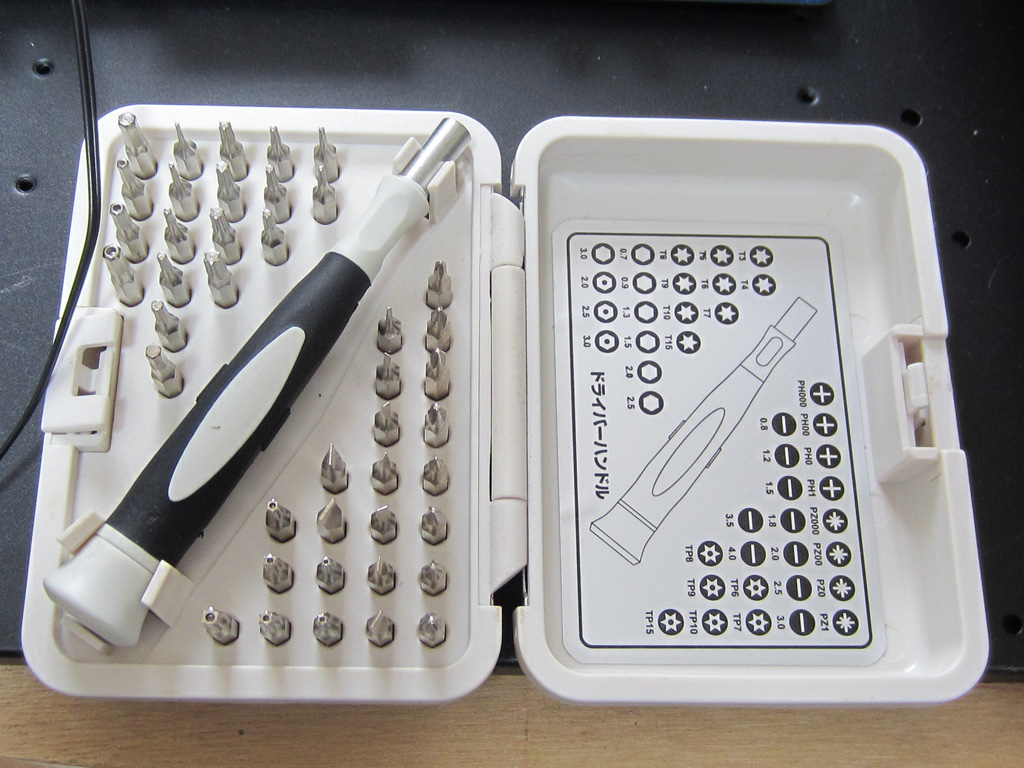

”6.35mm／4mmビットアダプタ”があると、各種精密ドライバ用ビットが電動ドライバーで使えて、結構便利だと思っています😀。
 |
M/Bの取り付け穴に合わせて、底面プレートにフレームに付属しているスペーサーを、トルク目盛り３（約5.7kgf-cm）で取り付けます。

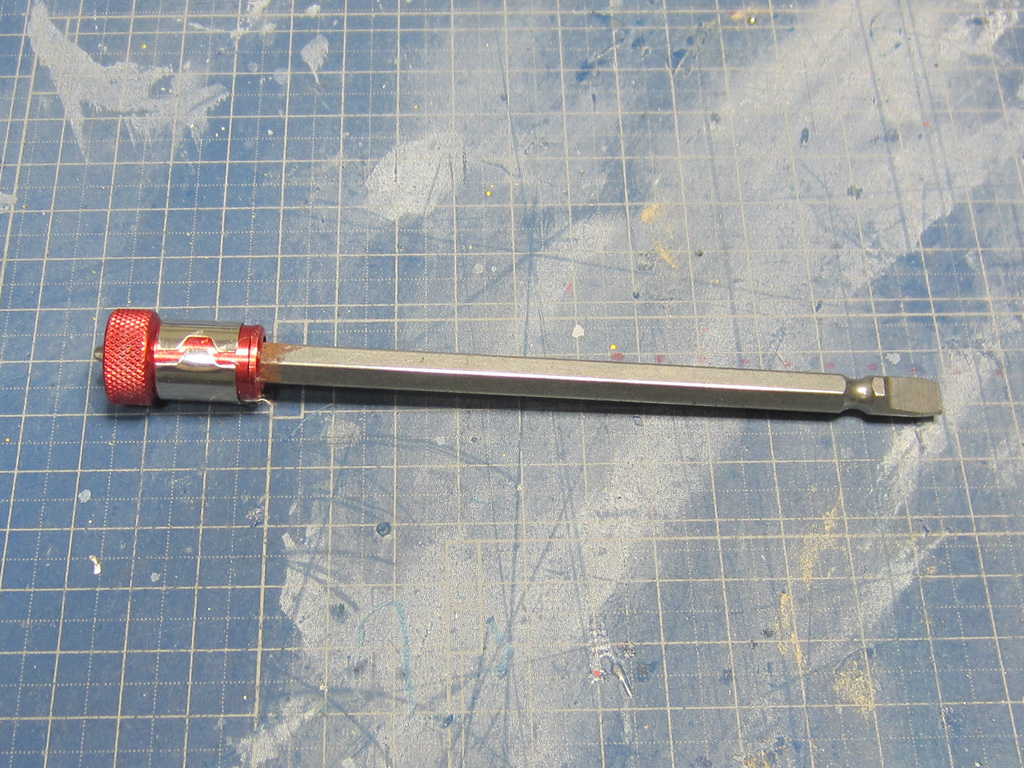

狭いPCケース内にM/Bを固定する際等に持っていると、電動ドライバーに限らず、ドライバーの先端に、これを取り付ければ、磁力でビスを保持してケース内に落とす心配がほぼなくなりかなり便利です😀。

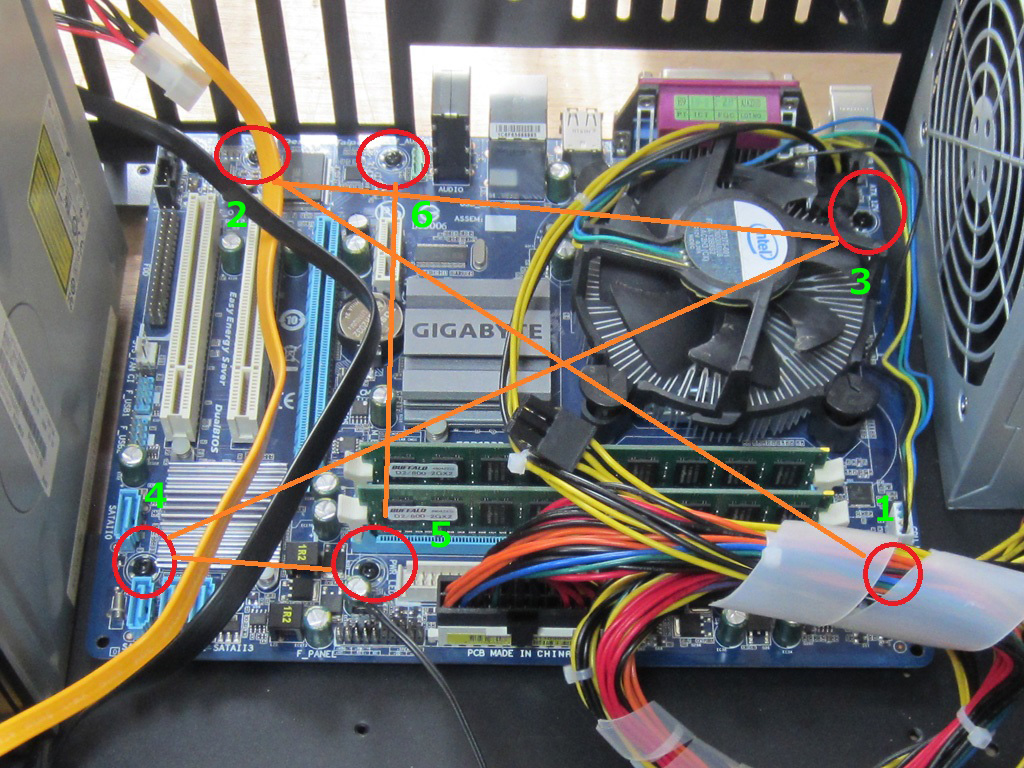

⚠ここで、一気にトルクストッパーが機能するまで締めるとM/Bに大きなゆがみが生じ（応力がかかり）、M/Bを痛めてしまう事があります。
スペーサーはトルク目盛り３（約5.7kgf-cm）で締めてあり、M/B固定用ネジはトルク目盛り１（約3kgf-cm）で、締めましたので、M/Bを外す時にネジを緩めた際に、スペーサー側が緩んできてしまうことを防ぐことが出来ます😀。

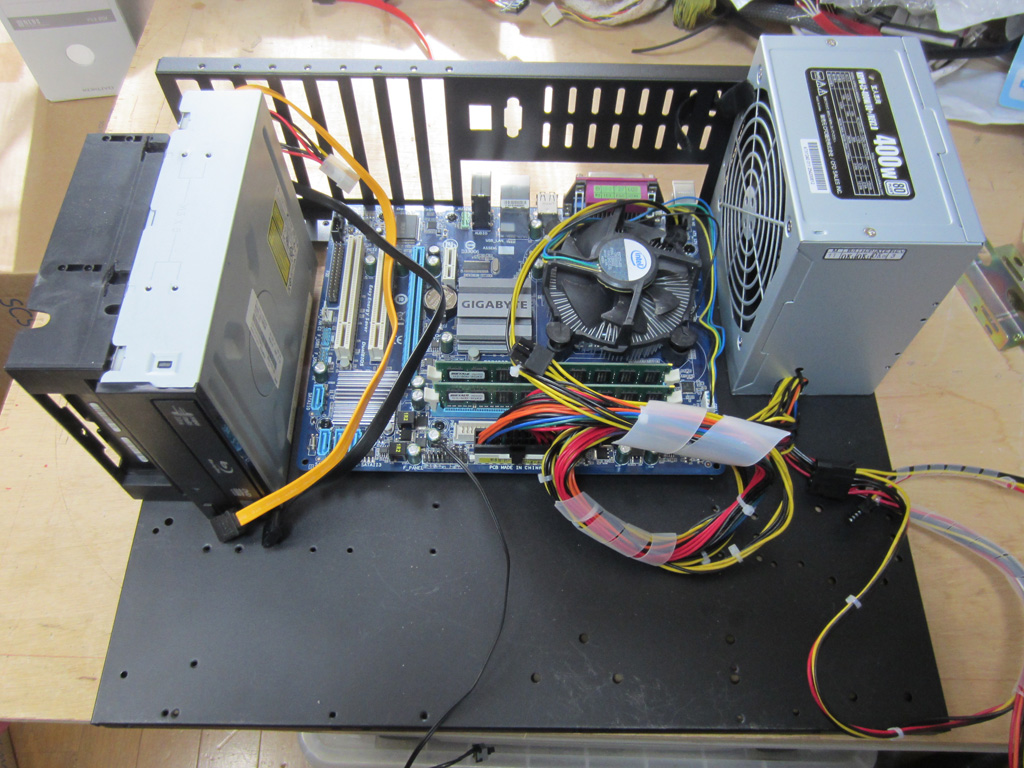

最後に、各ケーブル類をつなげて、”ハードウェアテスト機”の組み上げ完了です😀。
