【1/80,16.5mm】”KATO”から”Kadee”にカプラ交換［2］：ワム80000(3)「カプラ高さ調整テスト」

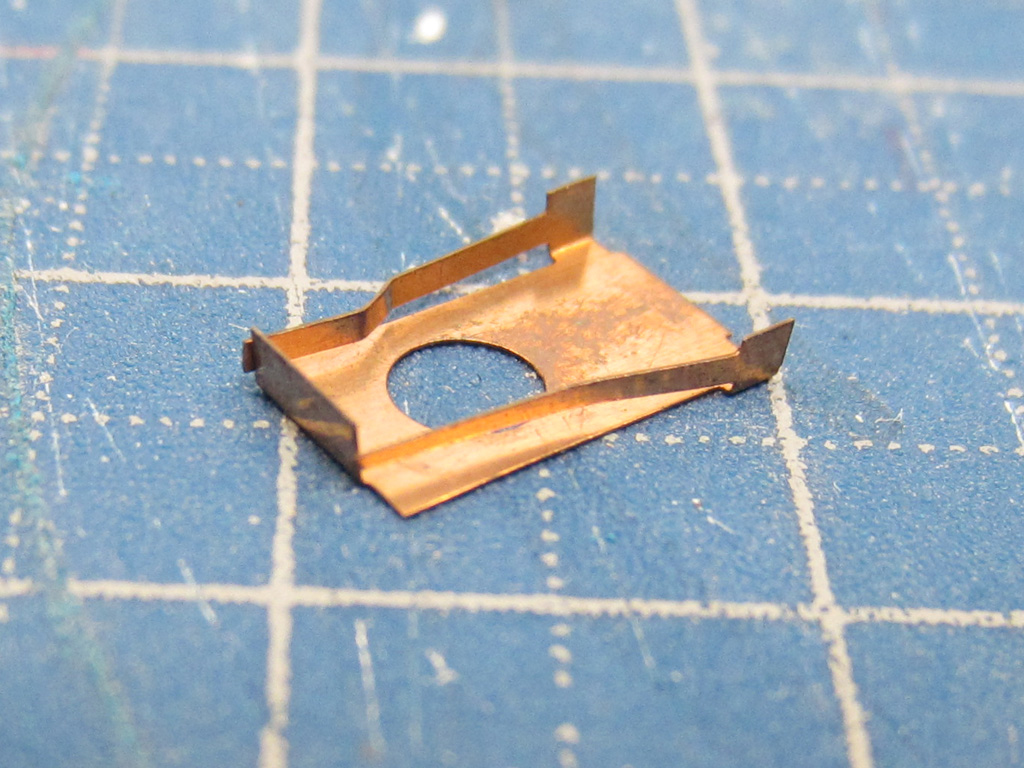

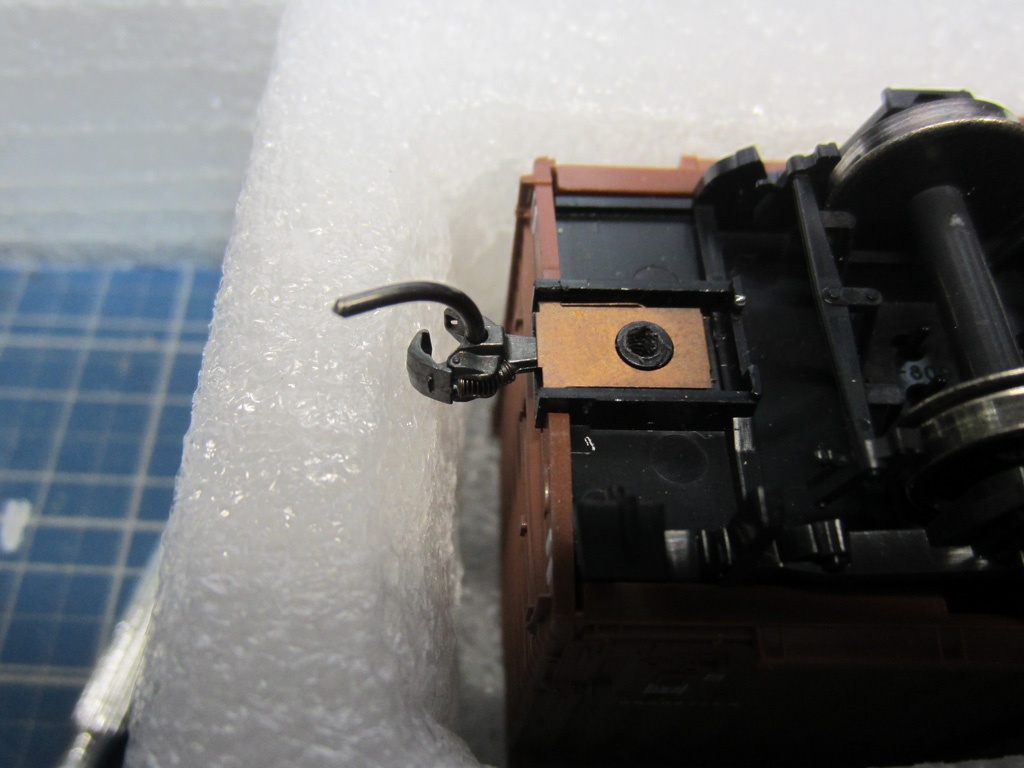

真面目にカプラポケットカバーの修理をした所、ナックルが下がることはなくなりました。
ただ、ナックルの高さが”Kadee高さ基準器＃205”よりも微妙に低いので、カプラスペーサーを作って、高さ調整をしてみようと思います。

1.　カプラスペーサー作成

カプラポケット（*1）内に収めるスペーサーをt0.1mmのプラバンから作成しようと思います。

タミヤ 楽しい工作シリーズ No.208 プラペーパー 0.1mm厚 B4サイズ (3枚) 70208

確認した図面［*2］では、”Kadee#58”と”KATO#Z33-5103”では、シャンク厚さに0.3mmの差があります。

”Kadee#58”にはカプラ復元用パーツがあり、このパーツの厚さは0.1mmです。
単純にt0.3mmのプラバンからスペーサーを作成すると、カプラが動かなくなる可能性もあります😅。

そこで、試作としてt0.1mmのプラバンからスペーサーを3枚切り出して、
t0.1mm、t0.2mm、t0.3mmでナックル高さとカプラの可動への影響を確認してから、スペーサーをプチ量産しようと思います😀。

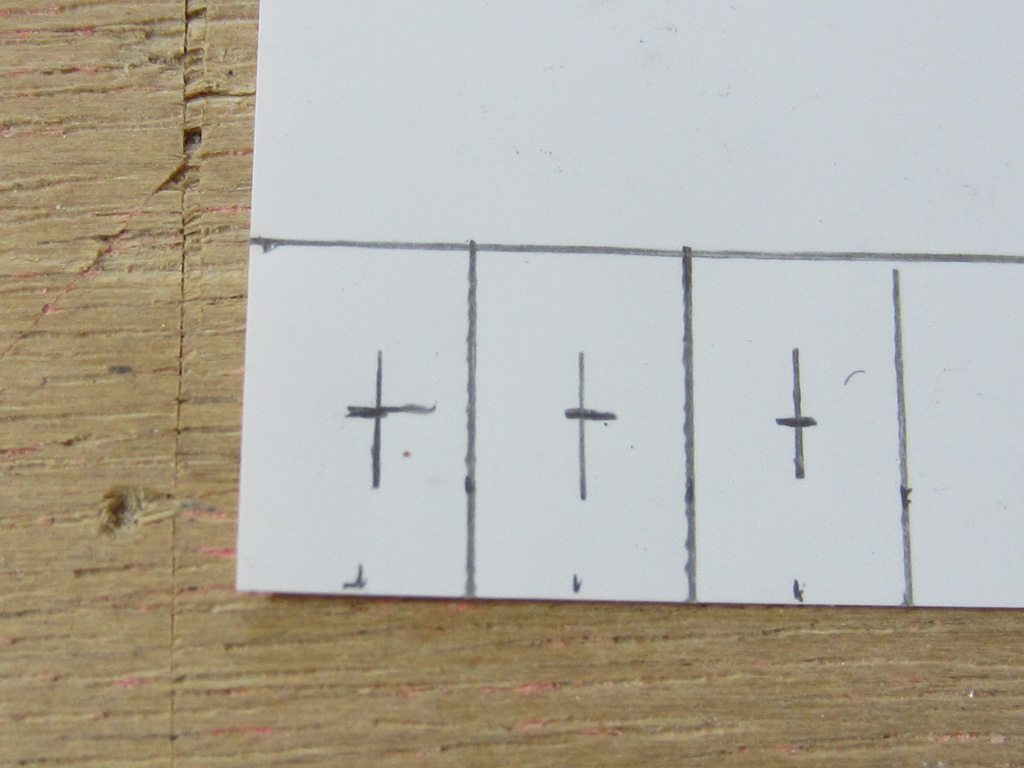

t0.1mmのプラバン（*3）は、表面がざらついているので、シャーペンで10mm×5mm切り出し線を書いておきます。
また、カプラ軸中心もシャーペンで線を引いておきます。

カプラ軸位置を細工カッターと円形テンプレートで、φ3.5mmの穴をくりぬきます（*4）。

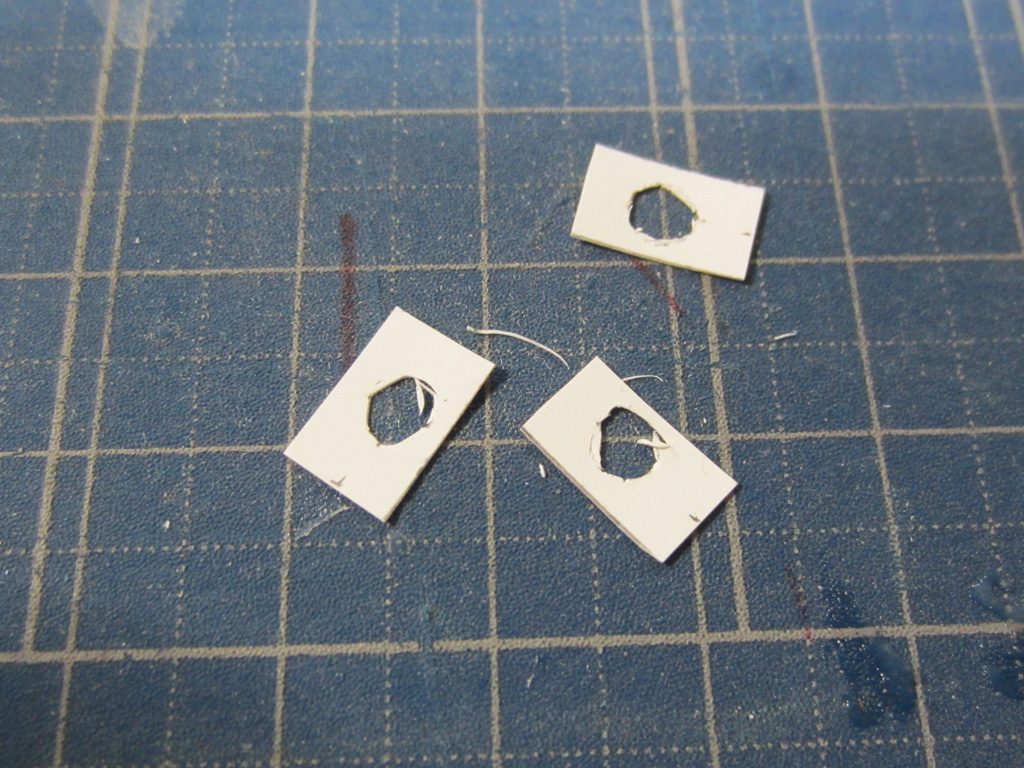

細工カッターで切り出します。

2.　カプラ高さ確認

(1)スペーサー：t0.1mmの場合

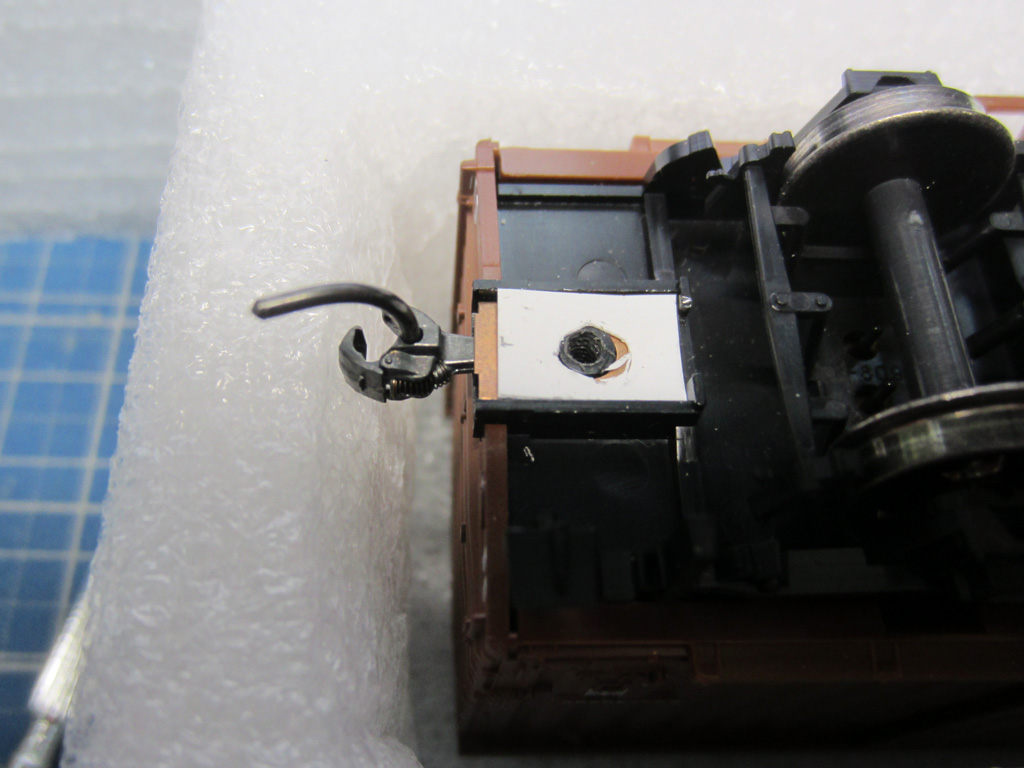

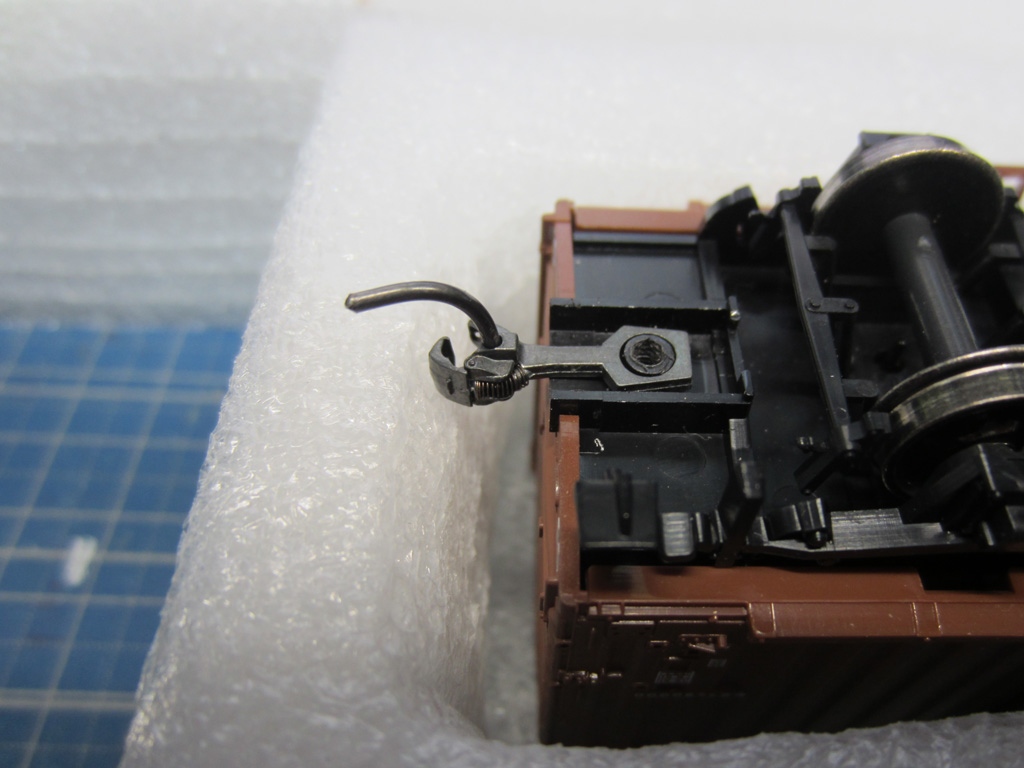

カプラポケットカバーを外して、スペーサーを1枚かませてから、カプラポケットカバーを戻します。

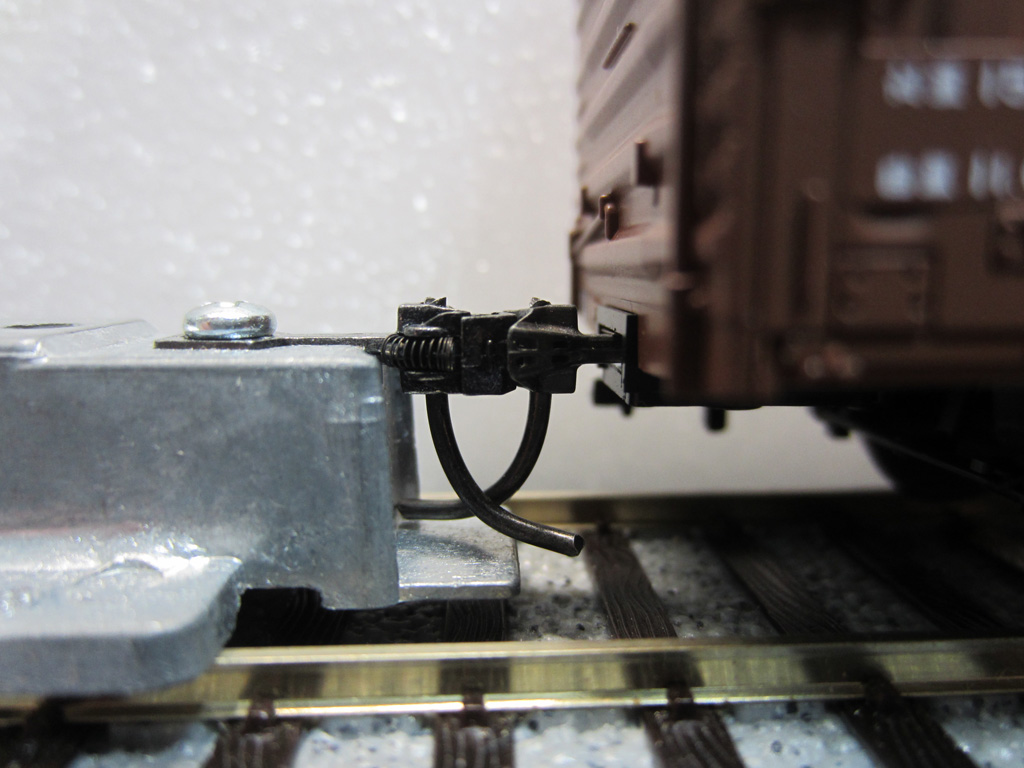

ナックルの高さ位置は、”Kadee高さ基準器＃205”とおおむね同じになりました。カプラ復元パーツも機能します。

(2)スペーサー：t0.2mm（t0.1mm×2）の場合

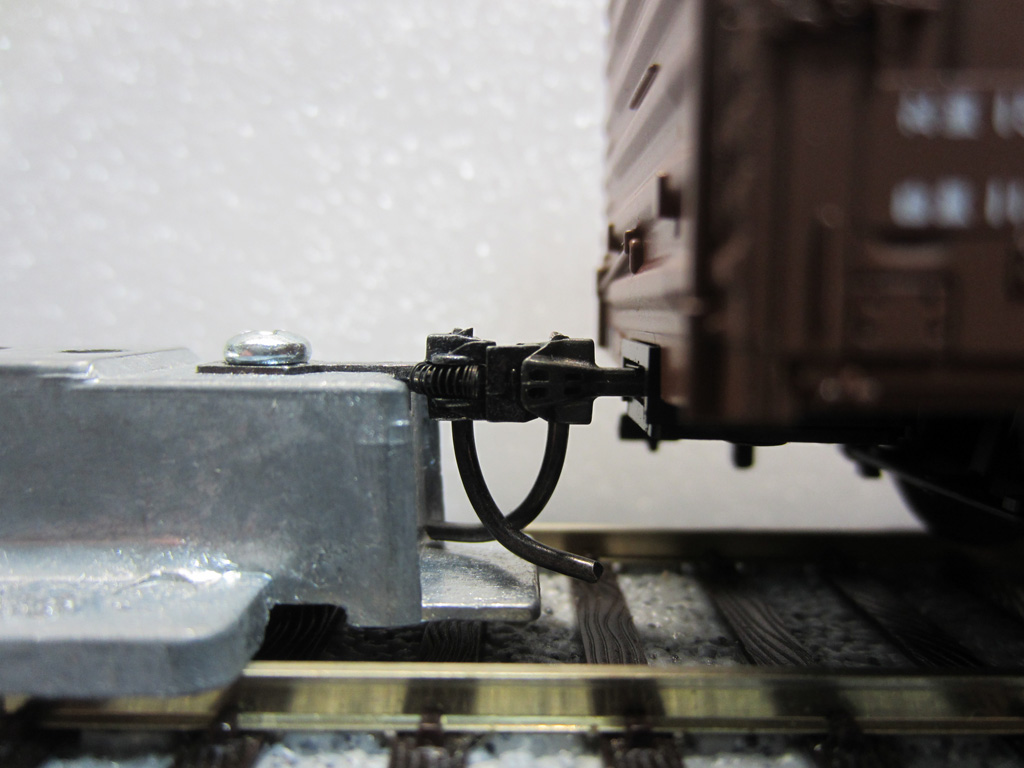

ナックルの高さ位置は、”Kadee高さ基準器＃205”とほぼ同じになりました。
ただ、カプラを指ではじくと若干、復元しにくい感じもします。

(3)スペーサー：t0.3mm（t0.1mm×3）の場合

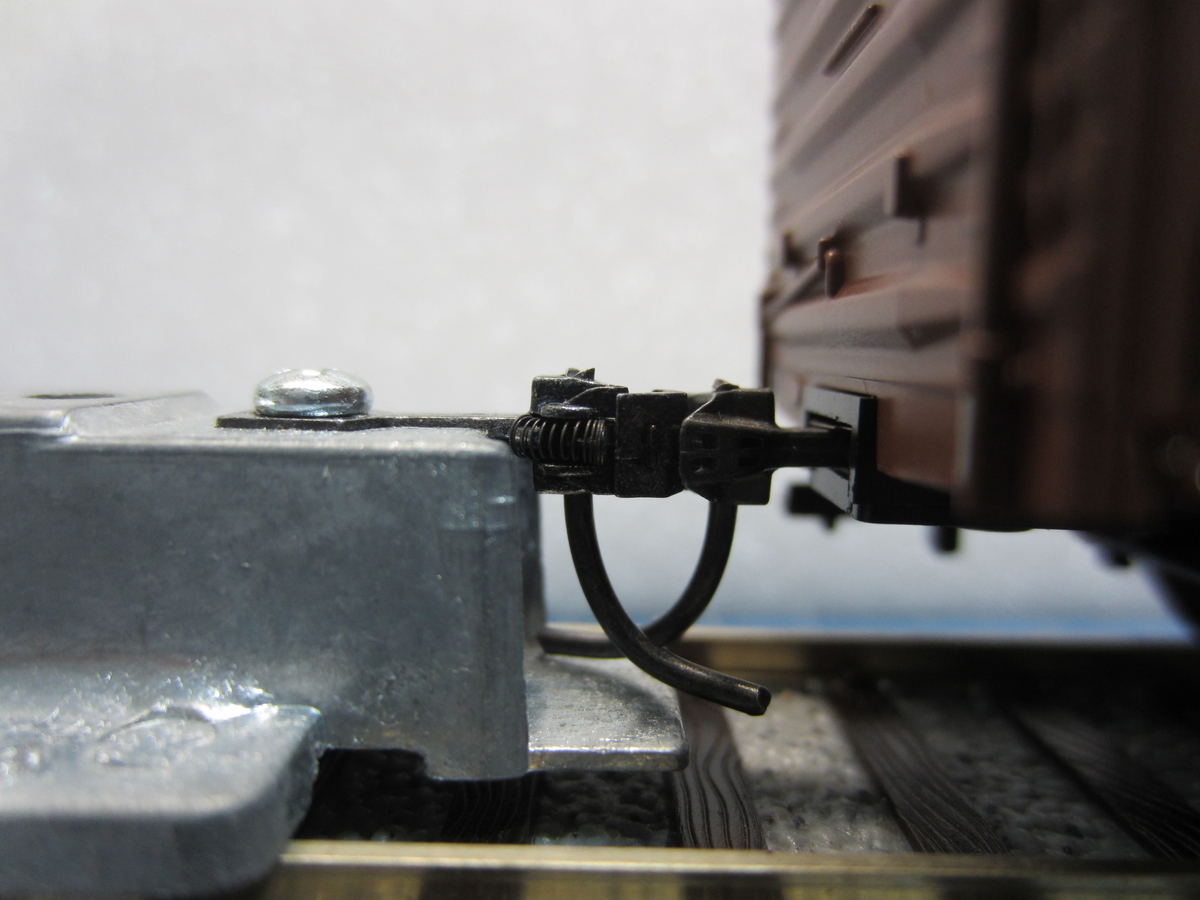

ナックルの高さ位置は、”Kadee高さ基準器＃205”と同じになりました。
ただ、カプラは自然に復元しなくなりました😅。

(4)発想の転換：組み立て順序の変更

スペーサー：t0.2mm（t0.1mm×2）の場合、若干、カプラが引っかかる感じがしたのは、プラシートの表面がざらついているせいかもしれません😅。

そこで、カプラの組み立て順序を変更して、試してみることにしました😀。

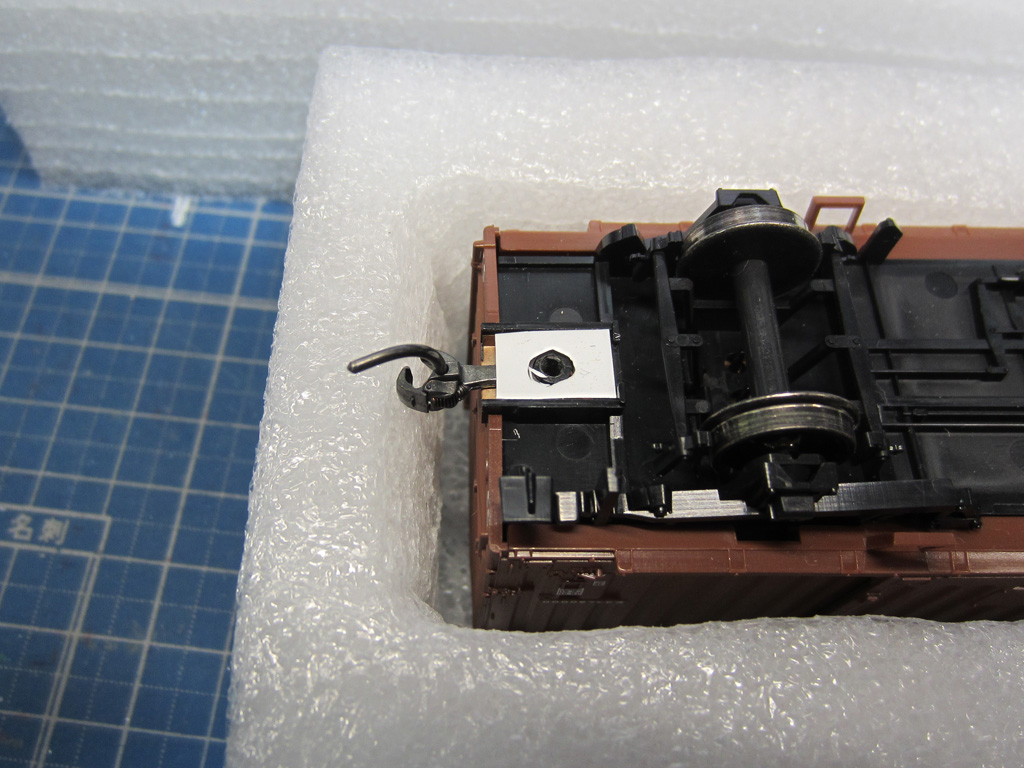

まずは、カプラポケットにカプラ本体を取り付け。

次に、カプラ復元用パーツを載せます。

次に、t0.1mmスペーサーを載せてから、カプラポケットカバーを固定します。
これで、”数値的”には、”t0.2mm（t0.1mm×2）”と同じ効果が得られている（はず）です😅。

ナックルの高さ位置は、”Kadee高さ基準器＃205”とほぼ同じです😀。
また、カプラを指ではじくと、きれいに復元してくれます😀。

カプラの上下の遊びも悪くないようなので、”カプラ組み立て順序変更”＋”t0.1mmプラ製スペーサー”でほかの車両もカプラを交換していこうと思います。

【次回に続く】
