これまで、ケーブルモデムは木製パソコンラックに収めてきましたが、

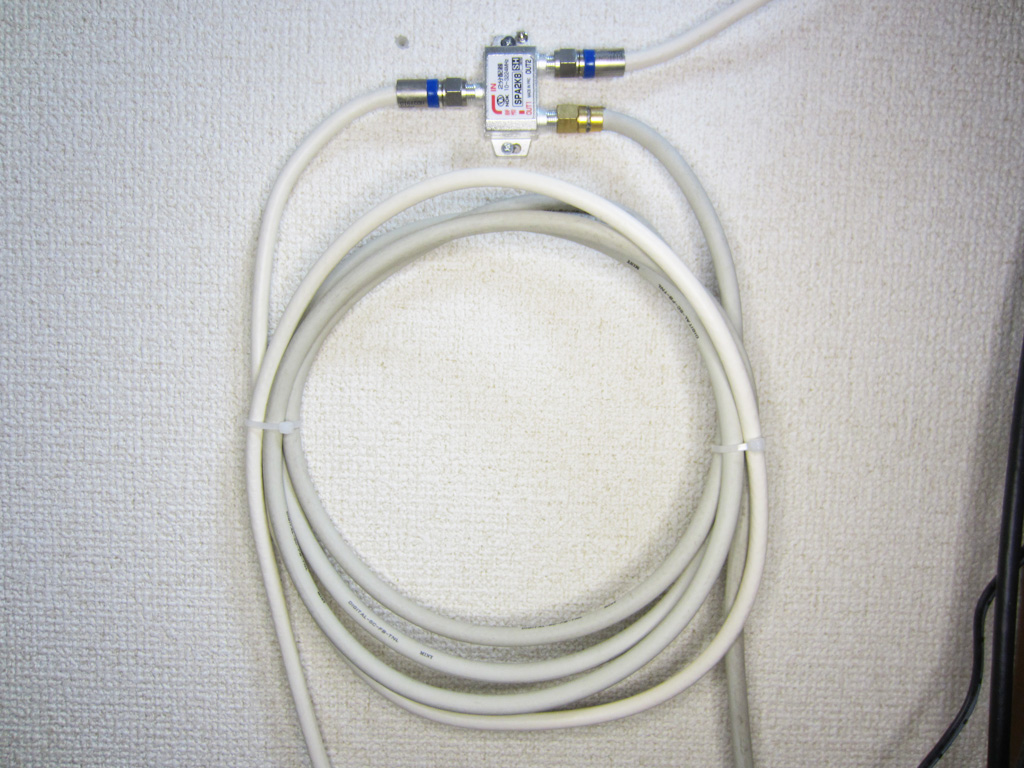

ケーブルモデムへの同軸ケーブル前段には分配器をかましており、
ラックを移動する場合には、太い同軸ケーブル2本（入力側と分配側）を外さなければいけない上、
取り外すにはスパナが必要になり、手間がかかります(^^;;)。
そこで、木製パソコンラックへのWAN側接続を、ツイストペアケーブル1本にして、ケーブルの取り回しをシンプルにすることにしました(^O^)。【注*1】
※本投稿で、「《》」で囲まれたレイヤー略称は、拙宅における管理上の”略称［*2］"になります。
※OSI参照モデルで、”L2”のマネージメント機能が搭載されていないものを、分類として《L2》スイッチとして記載しております。
1. ケーブルモデムの配置変更
(1)これまでのケーブルモデム配置

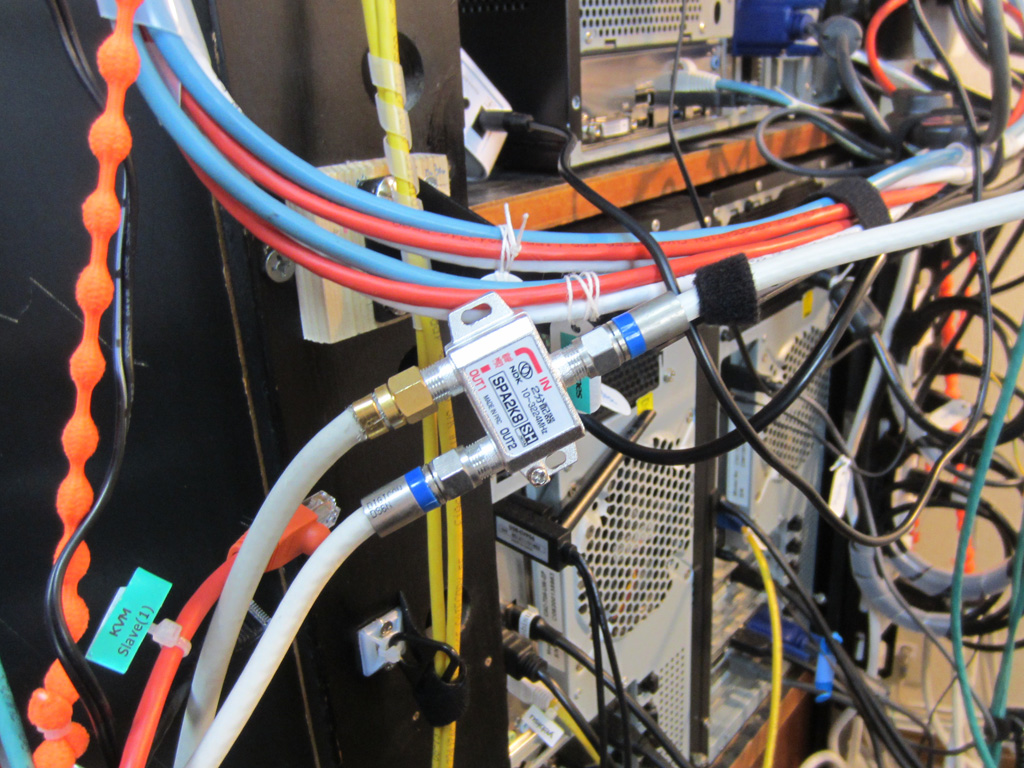

ラックを移動する場合には、2本（入力側と分配側）を外さなければいけない上、取り外すにはスパナが必要となり、RJ45プラグ程、簡単には取り外しはできません。
また、改修開始前は、分配器をラックにねじ止めをしていましたが、現在は空中にぶら下げている状態で、他のケーブルと絡みやすい状態です😅。
汚れは、接点復活剤の”CRC 2-26"で何とかなるにしても、

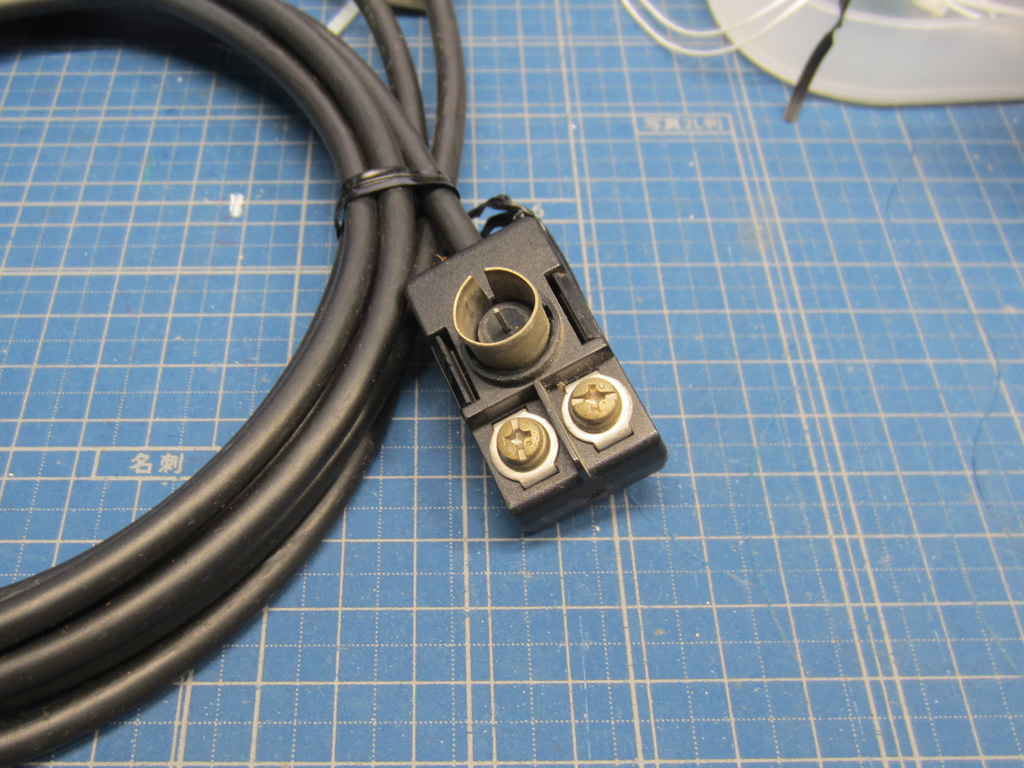

この部分でインピーダンスが大きく乱れるため、双方向の通信品質に影響を与えそうなので、アンテナプラグは使いたくありません😑。
(2)RFケーブル取り回し変更
そこで、ケーブルモデムの配置を変更し、同軸ケーブルのラックへの引き込みをやめる事にしました。
ケーブルモデムからは、帯域幅350Mhz/CAT5eケーブルをWAN線として引き出して、ラックと接続します。
2. モデム／KVMマスターとの接続ケーブル整理
ラックからはモニター側へは、"マスターKVMからスレーブKVMのケーブル”と”モニター側に置いてある《Ｌ2》スイッチとの接続用”に帯域幅350Mhz/CAT5eケーブル3本があります。

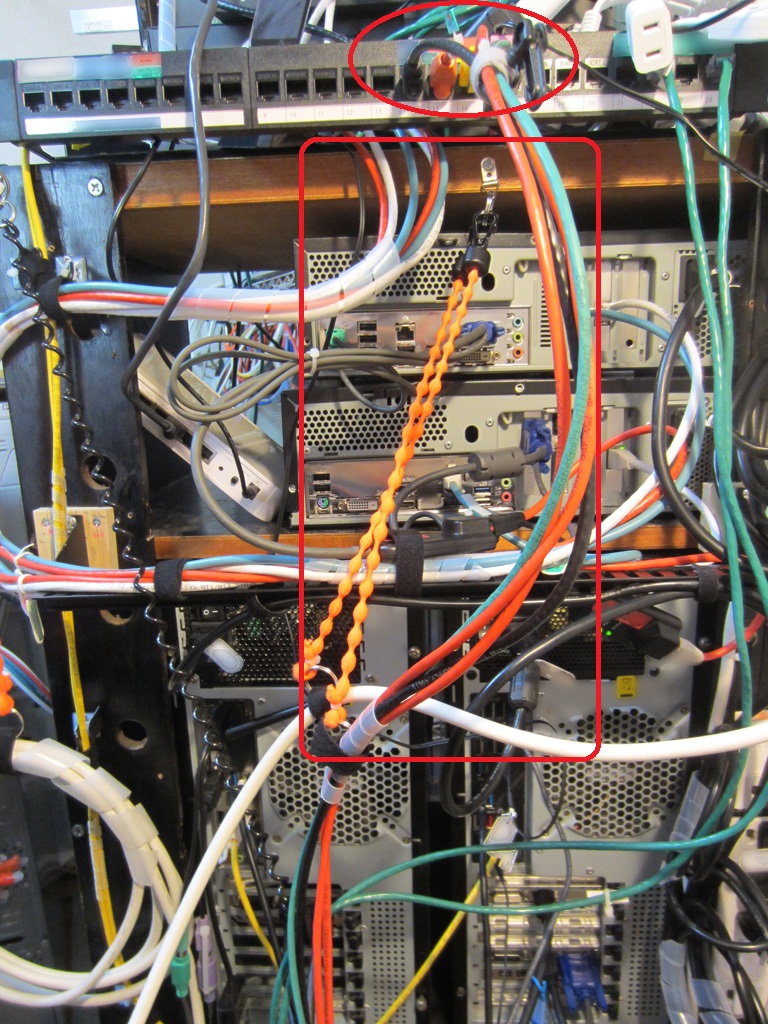

これらに、ケーブルモデムからのWAN系統の帯域幅350Mhz/CAT5eケーブルを、適当な間隔でスパイラルチューブを使ってまとめた上で、ラックのパッチパネルに接続する事にしました。
パッチパネルに接続した、RJ45プラグに下方向への力が加わらない様にリードのテンションでケーブルの束を少し、持ち上げる感じでワイヤリングしておきます。

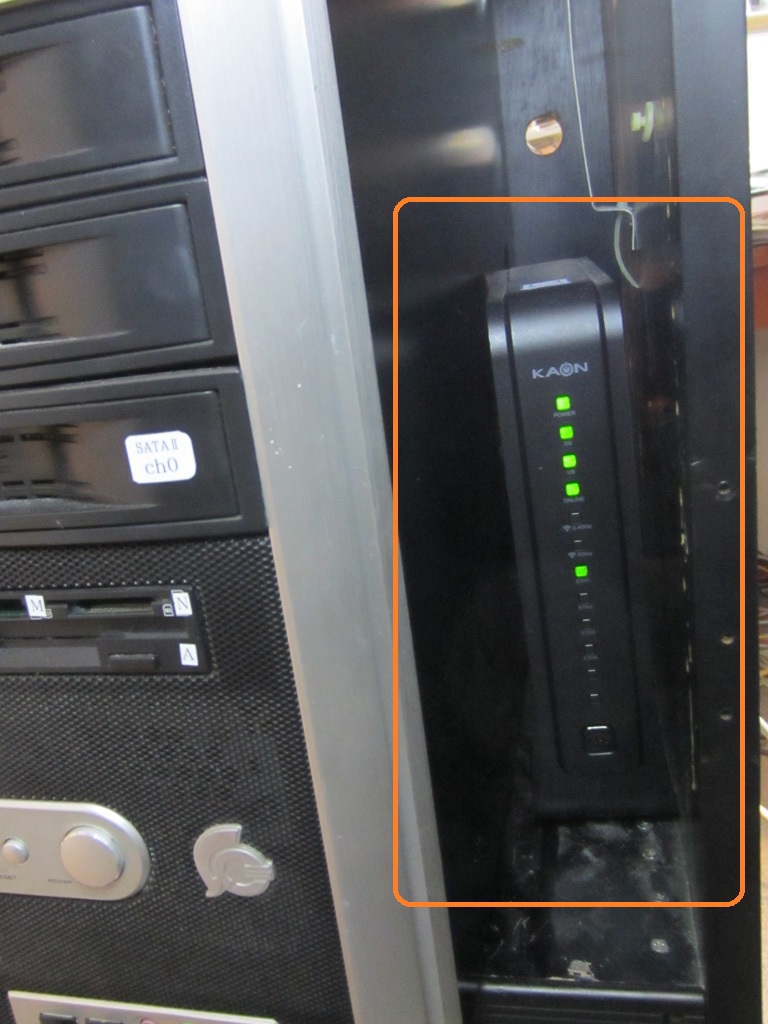

ケーブルモデムの移設が完了しました😀。
残るは、”WindwosPCーモニター類”２系統と”各室への分配系”１系統のケーブル整理。
あと一息です😅。
【次回に続く予定】
