【LAN】ワイヤリング改修(7)：PC／サーバー接続用ケーブルの張替え(1)

ラック前面側のワイヤリング改修が終わったので、ラック背面側のワイヤリング改修を行おうと思います。

最初の頃は、スイッチに繋いでいる機器毎にケーブルの色を変えていたのですが、ケーブルタグは付けていませんでした。
色々やっているうちに、積もり積もって、ケーブルがぐちゃぐちゃに😢。

今回は、ケーブル色を接続機器種別で変え、爪折れ防止キャップとケーブルタグに張ったテプラーの色で、
ある程度接続機器が視覚的に認知しやすいように整理しようと思います😀。【注*1】

1. 　メインファイルサーバーとの接続ケーブルを張替え
- (1)ケーブル加工
- (2)ワイヤリング
2.　PC用ケーブルの張替
出典・引用・備考

1. 　メインファイルサーバーとの接続ケーブルを張替え

(1)ケーブル加工

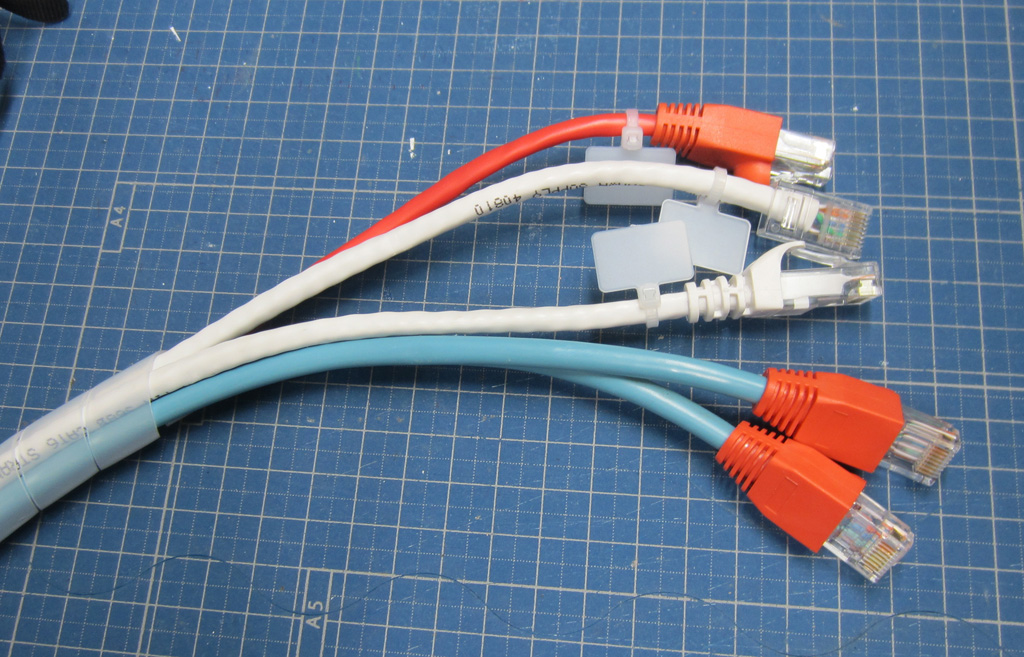

今回の整理に合わせて、2.5GbEでのリンクアグリゲーション準備工事も併せて行ってしまう事にしましたので、計5本のツイストペアケーブルをPCラックから”フルサイズ＋αのATXマザー”に対応した”床置きフルタワー”のメインファイルサーバーに接続します。

５本の内、２本（LAG設定予定）はPC向けsambaサービス系統用で、ストックのCAT5e、帯域幅350Mhzのサンワサプライ製バルクケーブル（”青色”、*2）から加工します。

2.5GbEの必要帯域幅は100Mhz［*3］なので、帯域幅350Mhzのケーブルであれば2.5GbEにしても問題ないはずです。

サーバー間接続系統2本（LAG設定予定）は、新規調達したサンワサプライ製CAT6ケーブル10m（”白色”）[*4]を切断加工（*5）。

KVM用は、BlackBox製のCAT5e赤色を利用します（*6）。

(2)ワイヤリング

スパイラルチューブでまとめたケーブルの束は、ラック側とフルタワー・サーバー側それぞれの適当な位置で、空中保持用リードで床にケーブルが付かない様にします（*7）。

今回の空中保持用リードは、”工具の落下防止用リード”と”丸環”・”マジックテープ”の組み合わせで作る事にしました（*8）。

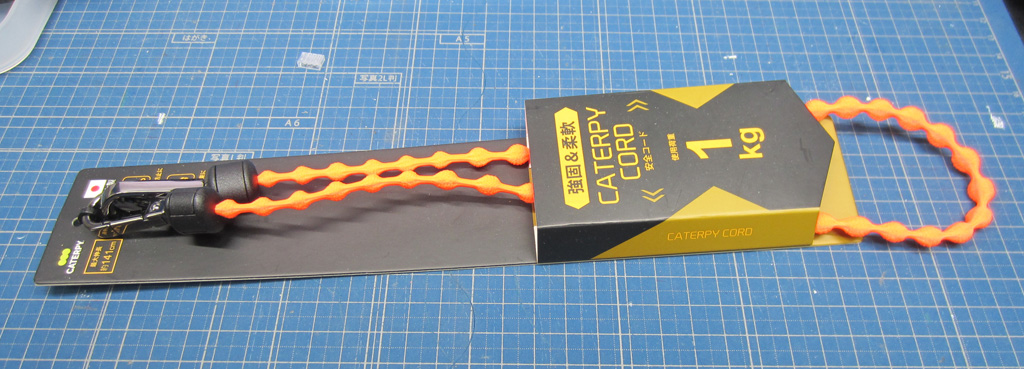

使うのはホームセンターで買ってきた工具落下防止用のリード。

このままでは長すぎるのと、フックは両端には必要ないので、2等分してしまいます。

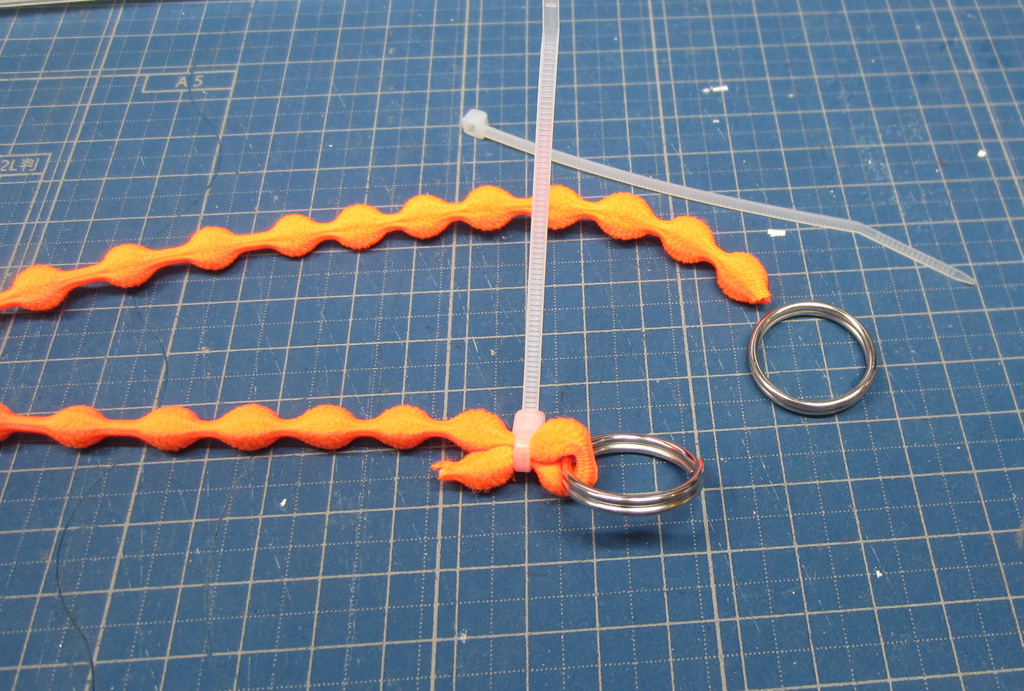

カットした側のリードを輪っかを作るようにして、輪っか部分に丸環を通した後、結束バンドで止めます。

丸環にマジックテープを通して、ケーブルの束に固定し、

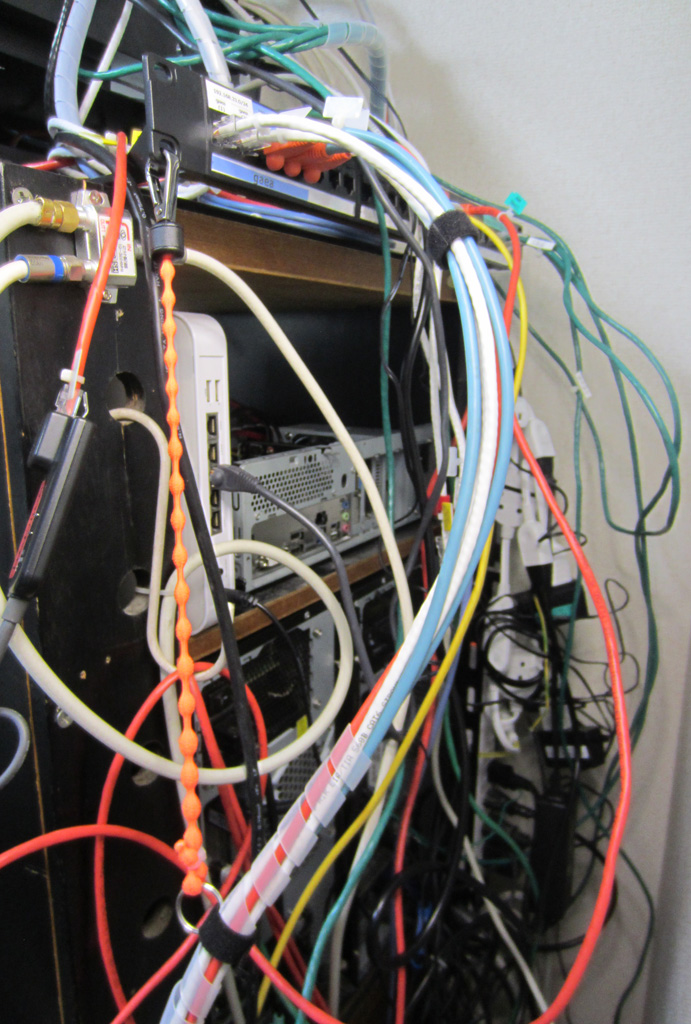

リードのフックを、PCラックとメインファイルサーバーの適当な位置に引っ掛けて、ケーブルが床に付かない様にしておきます。

2.　PC用ケーブルの張替

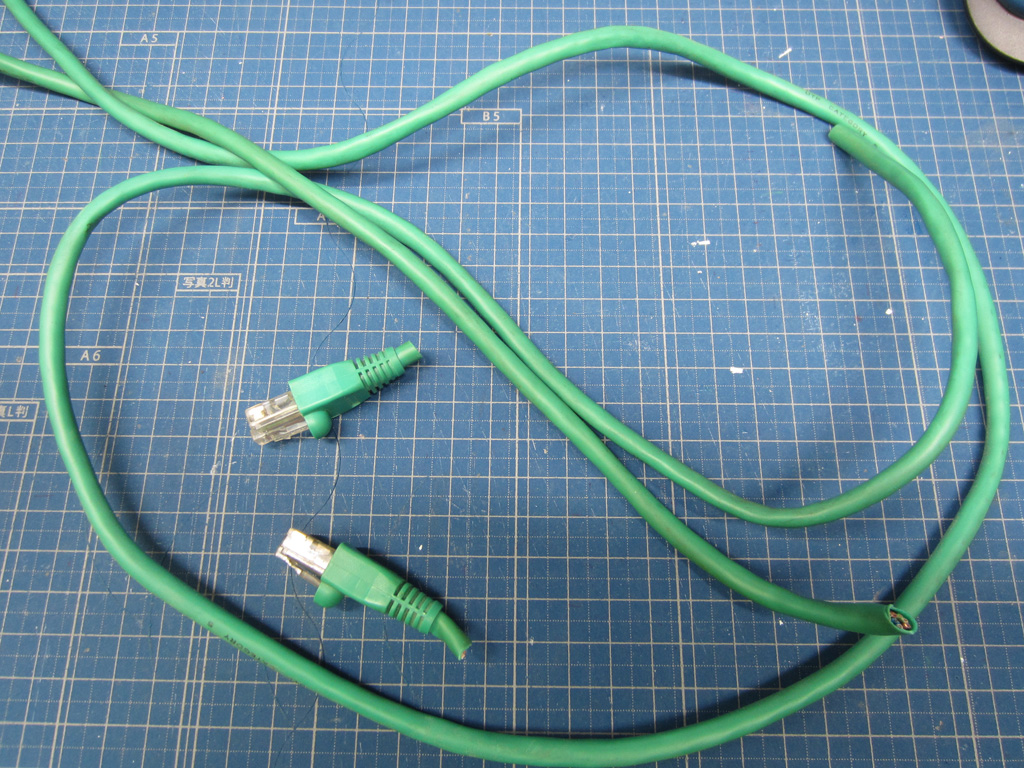

PCと周辺機器のケーブルは、黄色のバルクケーブルがそれなりにストックとしてあるのでこれを使います。

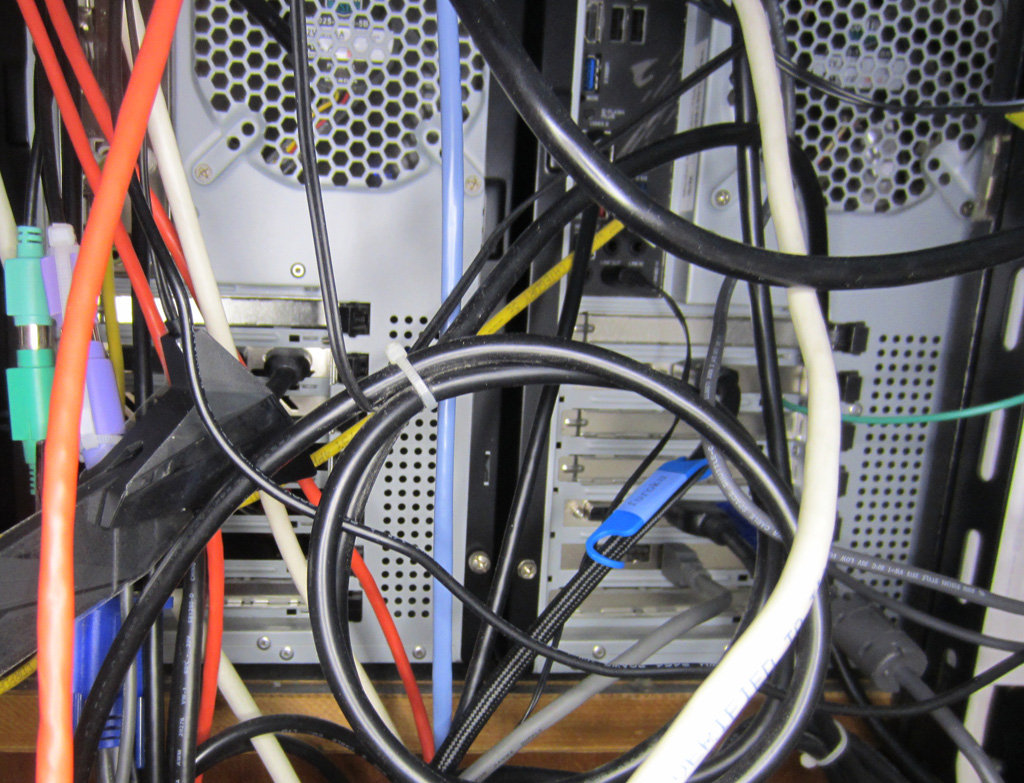

ラックに収容しているWindowsパソコン2台の内、1台はオンボードで2.5GbEが載っていますし、
もう１台には手持ちのPCIe×1の2.5GbE NICを付ける予定なので、

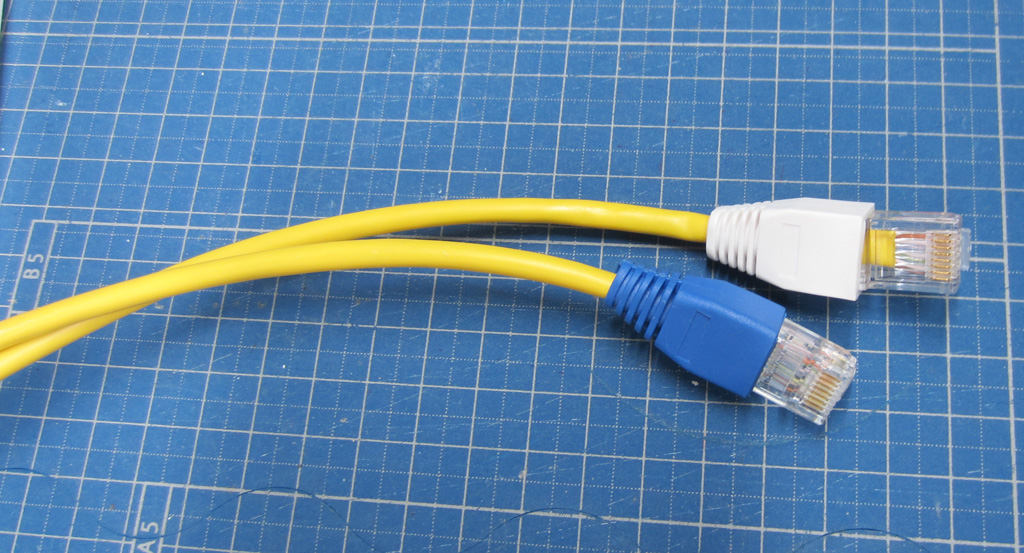

BlackBox製の帯域幅350Mhz／CAT5e、黄色のストックバルクケーブルを使う事で、2.5GbE/Readyな状態にしておくことにしました。

ケーブルマネージメント時に、余剰があまり出ない長さでバルクケーブルから切り出して、モジュラープラグを取り付けます。
