【LAN】ワイヤリング改修(8)：PC／サーバー接続用ケーブルの張替え(2)

前回［*1］に引き続きLANケーブルの張替をします。

今回は、VitrutalBox専用機（Ubuntu24.04LTS）と一時ファイルsambaサーバー（FreeBSD13.4）のLANケーブルに手を付けます。【注*2】

※本投稿で、「《》」で囲まれたレイヤー略称は、拙宅における管理上の”略称［*3］"になります。
※OSI参照モデルで、”L2”のマネージメント機能が搭載されていないものを、分類として《L2》スイッチとして記載しております。

VirutulaBox専用機によるPCへのサービス側サブネットへの負荷は、リモートデスクトップ接続ぐらいなので（転送量は限られれている）、それほど大きくありません。

1GbEで十分ですので、ストックケーブルの内、エレコム製CAT5e／帯域幅100Mhz［*4］のケーブルを利用する事にしました。

このケーブル、半年ほど前にバルクケーブル代りに利用しようと思って買った際は、帯域幅250Mhz以上のケーブルよりも1m当たりの単価が安かったので購入しました（*5）。

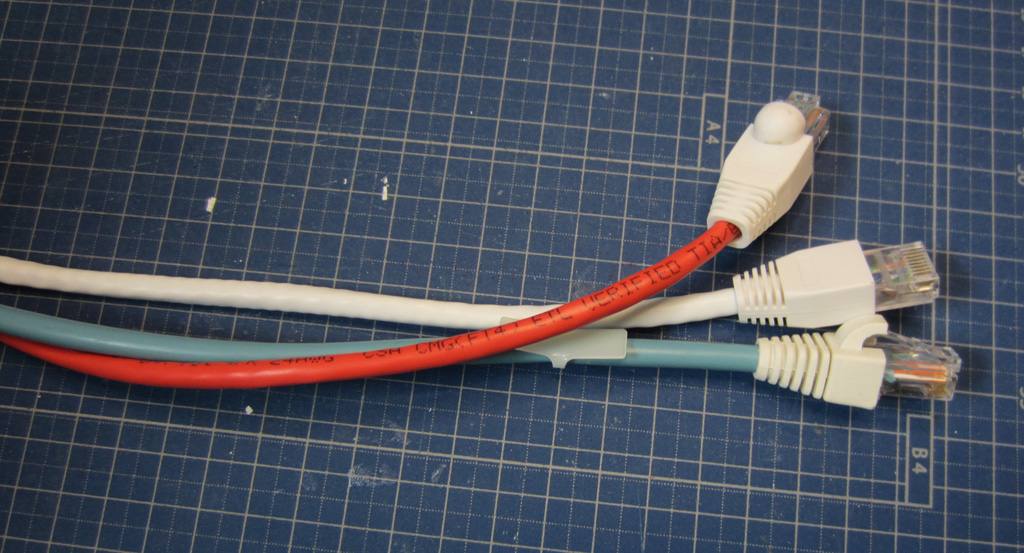

サーバー間通信用は、サンワサプライ製のCAT6の白色ケーブルを、
KVM用は、BlackBox製のCAT5e赤色ケーブルを使います

青色ケーブルのタグには、”CAT5e／100Mhz”を明示しておこうと思います😅。

こちらは、WindowsPC向けにsambaサービスを提供する予定です。（*6）。

sambaサービスでの負荷を考えて、2.5GbEで《L2》スイッチに接続しようと思います。

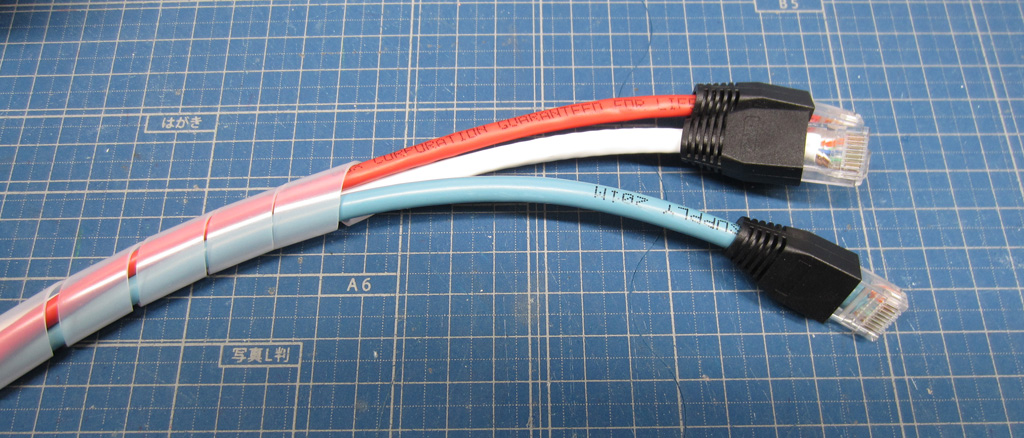

PC側サブネットにはサンワサプライ製のCAT5e／帯域幅350Mhzのケーブルを使用します。

こちらもサーバー間通信用は、サンワサプライ製の白色のCAT6、
KVM用は、BlackBox製の赤色のCAT5eを使います。

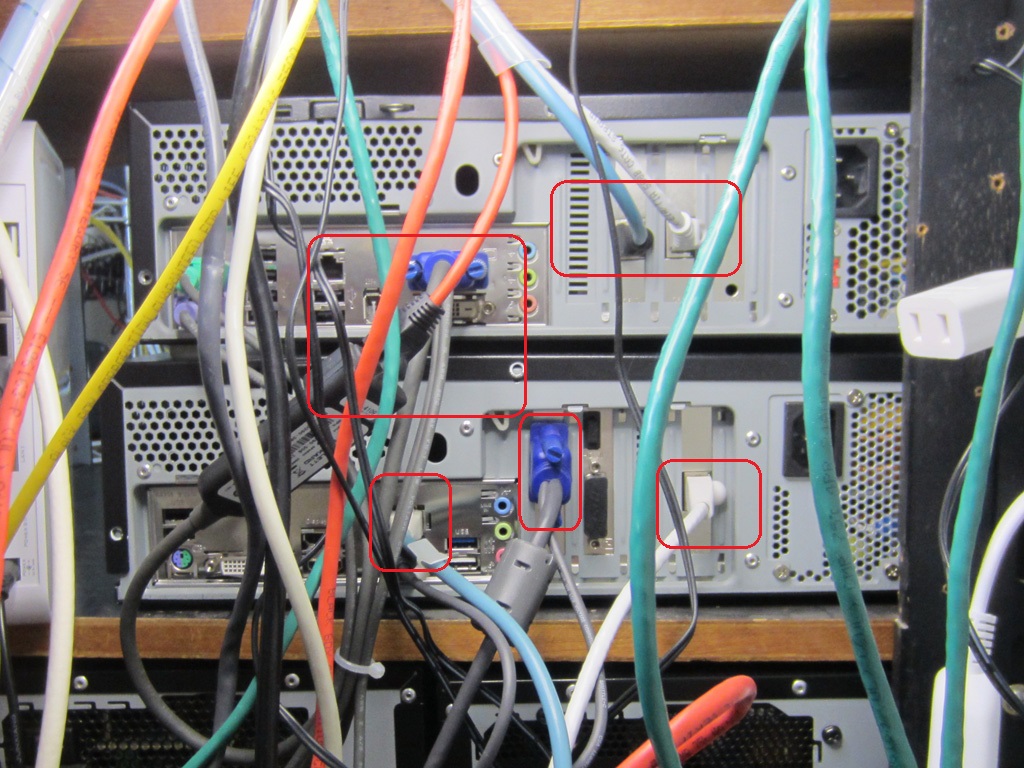

少しはケーブルが整理できました。

多少、ケーブル類の縺れが多少は軽減されたので、ケーブルサポートバーの取り付けが出来そうです😅。

次は、ラック背面側のケーブルサポートバーを作って、もう少しケーブルの整理をしたいと思います😅。
