【FreeBSD13.4】メインファイルサーバーのフルメンテナンス（2）：O/Sのインストール［2］RocketRAID2720へのインストール方法検討

コンピュータ コンピュータ-FreeBSD コンピュータ-その他(コンピュータ)

基本的なインストール方法は、Replicateファイルサーバーを組んだ時と同じですが［*1］、
今回はGENERICカーネルには含まれていないホストバスアダプタ（HBA：ハードウェアRAIDカード）”HighPoint製RocketRAID（RR） 2720SGL”*2）にインストールします。

まず、GENERICカーネルには含まれていないHBAへのインストール方法から検討します。【注*3】
  • 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇‍♂️

1.　どこまで進められるか確認

ある意味、結果は見えているのですが😅。。。。、
まずは、対策を何もしていない状態でインストーラーから、どのように見えるかを確認しておきます😀。

(1)インストーラーの起動

電源をいれ、DVD/BluRayドライブにインストールディスクを装着する。

ブートデバイスからDVD/BluRayドライブを選択すると、インストーラーが起動する。

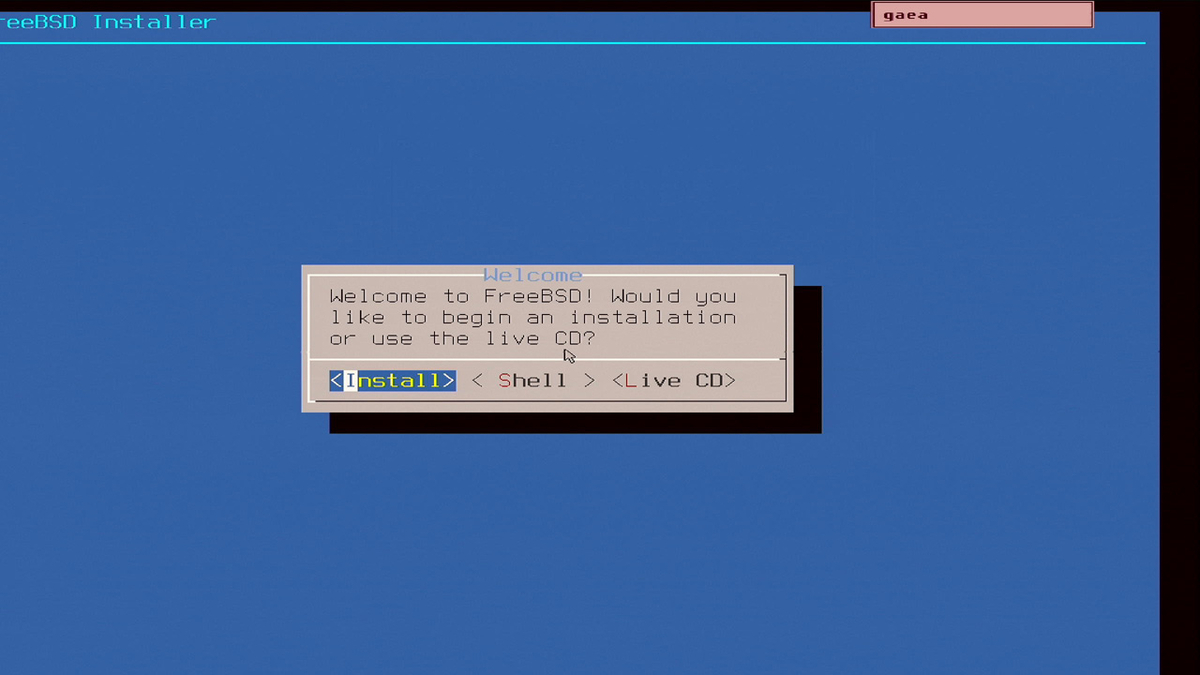

(2)インストール種別の選択
インストールの種別を聞いてくるので、タブキーで「<Install>」を選択し、エンターキーを押す。（*4）
(3)キーマップの選択
キーマップを聞かれるので、上下矢印キーで「Japanese106」を探し、「スペース」キーを押す。
”Continue with jp.kbd keymap”を選択し、＜Select＞でエンター。
(4)ホスト名の設定
ホスト名を設定する。
(5)追加コンポーネントの選択
とりあえず、"Test suite"以外の追加のコンポーネンを選択します。

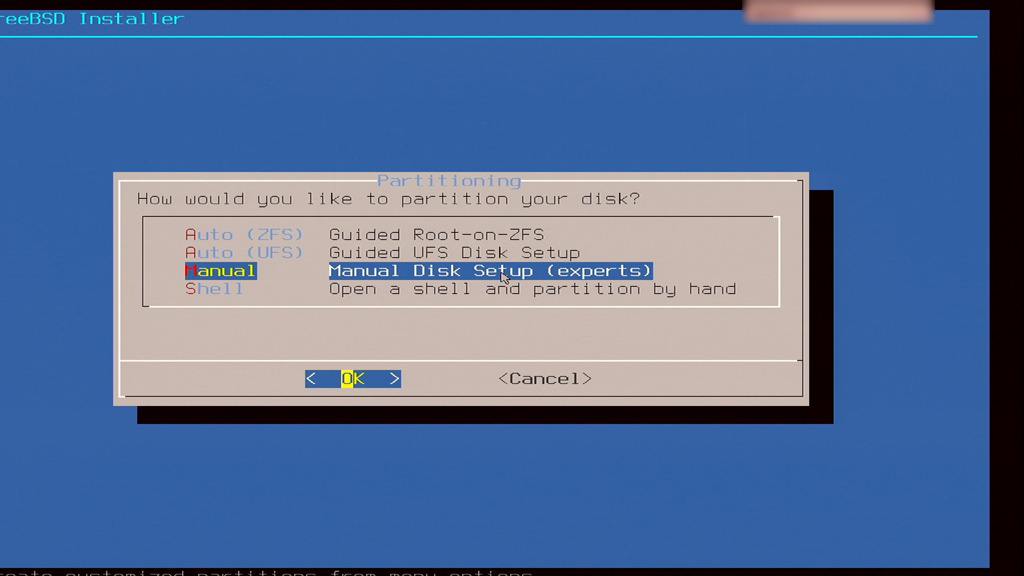

(6)ファイルシステムの選択
「ZFS」「UFS」のどちらを使うか、もしくは「手動設定するか」、「shellで設定するか」を聞かれます。。

「ZFS」の場合には、zfsの設定画面には行けますが、RR2720上のディスクが認識されるわけではありません。

「UFS」、「手動設定するか」、「shellで設定するか」のいずれでも”ディスクがない”と叱られます。

予想通りと言えば予想通りですが、RR2720SGに接続したハードディスク（HDD）以外にHDDは存在しないので、”インストール出来るディスクがない”と叱られます😅。

2.　RocketRAID2720SGLへのインストール方法検討

これまで、職場ではFreeBSDの”サポートハードウェアリスト”どで確認し、確実に動作する機器を選定をしていましたので、GENERICカーネルでインストールできないということはありませでした。

このため、今回のようにインストール先が、GENERICカーネルに含まれていない”HPT27XX”（”HighPoint製RocketRAID 2720SGL：以下、RR2720”）等に、インストールした経験はほぼありません（*5）。

そこで、まずはインストール方法を検討する事にします。
方法としては、

  1. )インストール作業の途中で、” hpt27xx”ドライバーをロードする。

  2. )FreeBSD8.4上で、FreeBSD13.4のインストーラを使う。

  3. )2回、インストール作業を行う。

  4. )カスタムインストールメディアを作る。

あたりが思いつきますが😅。。。

3.　RocketRAID2720SGLへのインストール方法検証

まずは、RR2720上の"/dev/da0"が見える／見えるようできるか、を確かめてみます。

1.)インストール作業の途中で、” hpt27xx”ドライバーをロード

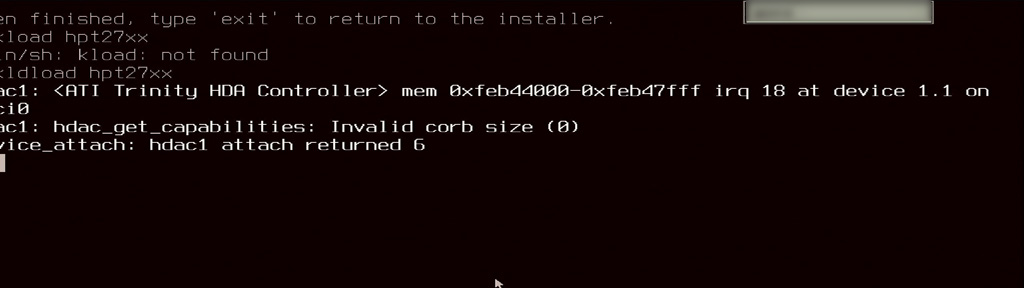

インストール開始前に、一旦、shellを起動して”kldload hpt27xx”をしてみたのですが、叱られてしまいました😢。

結論：《”HPT27XX”ドライバーをインストール途中でロードするためには、いろいろ設定が必要そう》

2.)FreeBSD8.4上でFreeBSD13.4のインストーラを使う

FreeBSD8.4上でFreeBSD13.4のインストールDVDをマウントして、ライブラリ等を適切なシンボリックリンクを張ったうえで、”FreeBSD13.4”のインストーラ（bsdconfig）を起動してみます。

root@FreeBSD8.4:# mount /mnt/cdrom
root@FreeBSD8.4:# cd /usr/share/
root@FreeBSD8.4:# ln -s /mnt/cdrom/usr/share/bsdconfig .
root@FreeBSD8.4:# cd /usr/libexec
root@FreeBSD8.4:# ln -s /mnt/cdrom/usr/libexec/bsdconfig .
root@FreeBSD8.4:# cd /mnt/cdrom/usr/sbin
root@FreeBSD8.4:# /mnt/cdrom/usr/sbin/bsdconfig ; 何も起こらず、プロンプトに戻ってきた。

ライブラリ依存関係が全く異なるので、少々、ライブラリにシンボリックリンクを張った程度では、当たり前と言えば当たり前の結果ですが😅。。。

結論：《FreeBSD8.4上で"bsdconfig"は＊動かない＊》

3.)2回、インストール作業を行う

JBODな仮のsataディスクをM/Bに直結して、一旦、そこにインストールする方法を試してみます。

USB/HDDを付ける手もありますが、USB/HDDはインストールすると、”/dev/da0”となる可能性があり、再起動時に”HPT27XX”のディスクのデバイス名（/dev/da0）と重なり、設定作業に手間がかかりそうです🤔。

  1. 仮のsataディスク（ada）のすべてを”Zero Fill”でRAWレベルフォーマット。（*6）。
  2. 仮のsataディスク（ada）上にFreeBSD13.4をインストール。
  3. インストール後、”HPT27XX”ドライバーを有効にしたカーネルを再構築・インストール・再起動。
  4. 再起動後、”HPT27XX”のディスクが見えたら、FreeBSD13.4インストールメディアをマウント。
  5. "bsdconfig"を使って、”RocketRAID 2720SGL”のシステム”HPT27XX”上のディスク（/dev/da0）に2回目の新規インストール。
  6. インストール後、”RocketRAID 2720SGL”上の、/boot/default/load.confにhpt27xx_load="YES"を追記して、再起動。

ブート段階で”有効なシステムディスクが見つからない”と叱られました😢。。。

結論：《インストールは行えたが、RR2720上のディスクにブートローダーがインストールされない。》

4.)カスタムインストールメディアを作る
(1)真面目にカスタムインストールメディアを作成

カスタムインストールDVDを作成する必要は、これまでが無かったので経験がありません😅。

作り方を調べてみると参考になりそうな情報は色々見つかります。［*7］［*8］等

しかしながら、手順的には結構手間がかかりそうなのと、習熟に時間がかかりそうです😑。

今回はできるだけ早くメインファイルサーバーを実用復帰させたいので、作業工数的に避けたい気がします。

FreeBSD14.4リリースの際は、この方法も試してみたいとは思いますが😅。。。。

結論：《カスタムインストールDVDを作成するのは、作業工数的に厳しい。》

(2)簡易カスタムインストールメディア作成《１》：isoイメージを編集

なんちゃって方法的に、isoイメージをmdデバイスにして”/mnf/md/boot/defaults/loader.conf”の編集を試みましたが、”読み取り専用だよ”と叱られました😅。

当たり前と言えば当たり前ですね😅。

結論：《そもそも、cd9660をマウントした段階で、読み取り専用のファイルシステムになるので、loader.confの修正はできない。》

(3)簡易カスタムインストールメディア作成《２》：USBメモリーに書き込んでからカスタマイズ

これまで、使ったことはありませんが、”メモリースティクイメージ”を使う方法［*9］を試してみます。

  1. メモリースティク用isoイメージを公式ページからダウンロード。
  2. メモリースティク用isoイメージUSBメモリに書き込み。
  3. USBメモリをマウント。
  4. ”/mnf/usb/boot/defaults/loader.conf”の編集して、＜hpt27xx_load="YES"＞を追加。
  5. USBメモリから起動。
  6. 無事、RR2720上のHDDが見えました😀。

結論：《インストーラーからRR2720上のディスクが見える様になって、インストールも途中まで進んだので、この方法でインストールしてみることにします。》

ただし、

  1. 起動USBデバイスは”レガシー”なUSBとして起動しないといけない。UEFIなUSBとして起動すると、途中でこける😢。
  2. メモリースティクインストーラーには、基本モジュールしか収められていない。
    すべてをインストールしようとすると、途中インストール途中の設定工数が多くなりそうな気が😅。
    インストール後、”bsdconfig”で追加インストールを行う方が楽な気が🤔。

【次回に続く】

😅😀😑🤔😵😢
