基幹部の《L3》スイッチを2.5GbE化したのものの、1GbEな《L3》スイッチとの間が1GbEのままでは、1GbEな《L3》スイッチ部での”パケットの渋滞”は緩和されません😅。
そこで、”2.5GbE《L3》”と1GbE《L3》”の間をリンクアグリゲーション（LAG）接続し、帯域を広げる事にします😀。【注*1】
※本投稿で、「《》」で囲まれたレイヤー略称は、拙宅における管理上の”略称［*2］"になります。
1. 2.5GbEと1GbEのケーブル接続【注*3】
| 注意事項 |
|

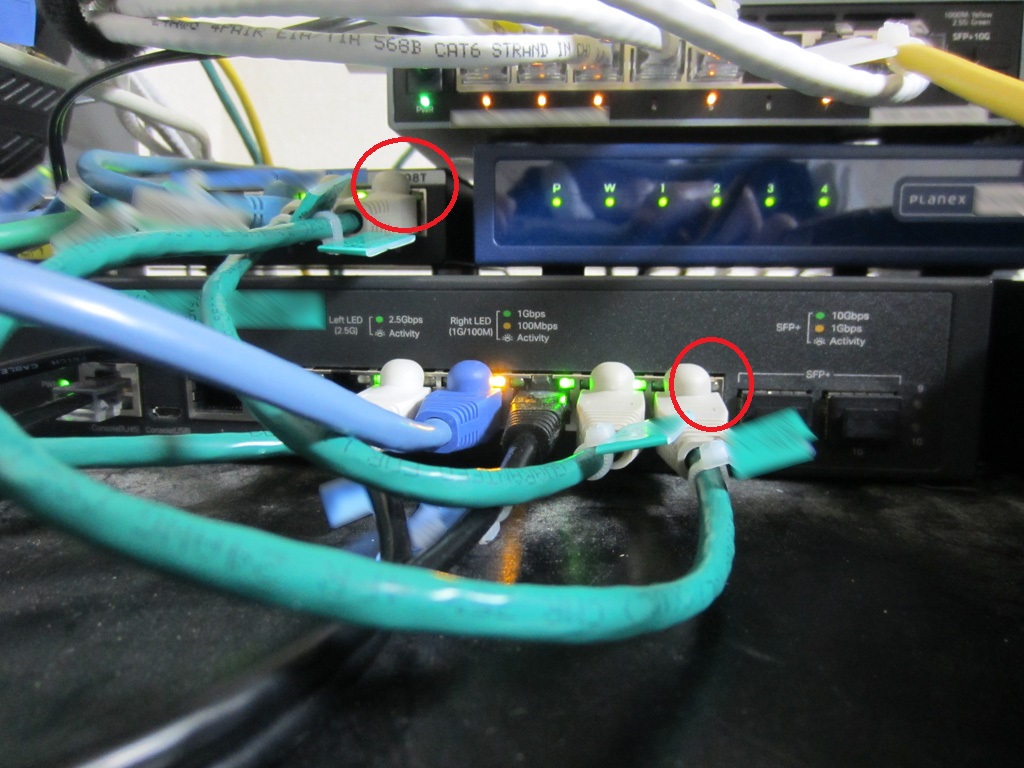

パッチLANケーブルを2本用意。
”2.5GbE《L3》”と1GbE《L3》”の間を2本のパッチLANケーブルで接続。
この段階では、”ループ防止機能”が動作しているので、2本の内、1本のみがLinkUPしています。
2. TP-Link"SG3210X-M2"（《L3》2.5GbE）の設定
(1)LAGの作成
| ナビゲーション （SG3210X-M2） |
： | 管理画面＞L2 FEATURS＞Switching ＞LAG＞LACP ConfiStagStatic LAG |
”Group ID”をリストから選択する。
Trunkしたいポートをマウスでクリックし、背景を付けたら、"Apply"をクリック.。
(2)作成したLAGをLACPに設定する
2.5GbE／1GbE間は、LACPで接続したいとおもいます（*5）。
| ナビゲーション （SG3210X-M2） |
： | 管理画面＞L2 FEATURS＞Switching＞LAG ＞LACP Config |
Static LAGを設定したポートにチェックボックに☑を入れて、”Apply”をクリック。
3. Netgear"GS-108T"（《L3》1GbE）の設定

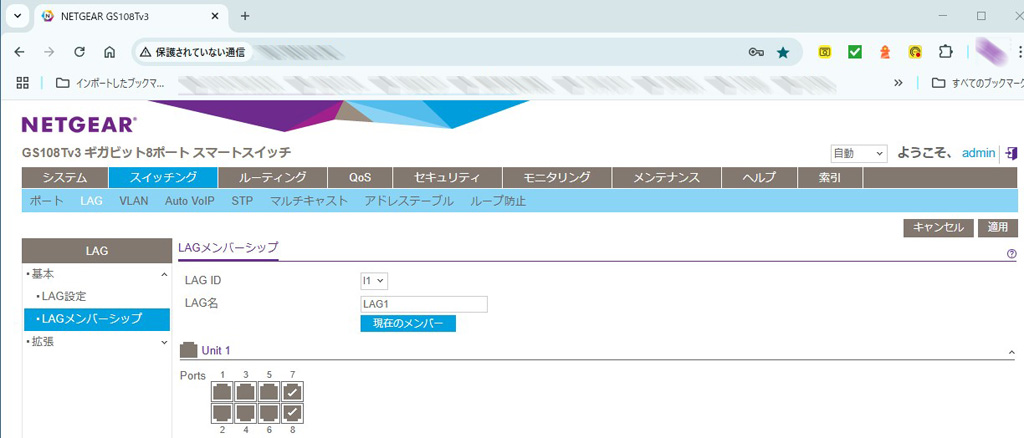

(1)LAGメンバーシップの作成
| ナビゲーション （GS-108T） |
： | 管理画面＞スイッチング＞LAG ＞基本＞LAGメンバーシップ |
”LAG ID"を選択し、適当な”LAG名”を入力する。
Portsの内、”LAG ID"のメンバーにするポート（RJ45アイコン ）をクリックして、☑を入れる。
Portsの内、”LAG ID"のメンバーにするポート（RJ45アイコン ）をクリックして、☑を入れる。
”適用”をクリックして反映させる。
(2)LACPの設定
| ナビゲーション （GS-108T） |
： | 管理画面＞スイッチング＞LAG ＞基本＞LAG設定 |
LAGメンバーシップを設定したポート（今回はch7/ch8）に☑入れる。”LAGタイプ”のプルダウンメニューから”LACP”を選択する。
”適用”をクリックして反映させる。
(3)LAGの有効化
| ナビゲーション （GS-108T） |
： | 管理画面＞スイッチング＞ポート＞ポート設定 |
トランクメンバーとなっているポートのチェックボックにチェックを入れる。
管理モードのプルダウンメニューから”有効”を選択する。
”適用”をクリックして反映させる。
”適用”をクリックして反映させる。
”2.5GbE《L3》”／"1GbE《L3》”間の2本目のポートがLinkUpしました😀。
(4)設定の保存
"GS108T"の場合、特に保存操作をしなくても、設定は維持されます。
4.動作確認

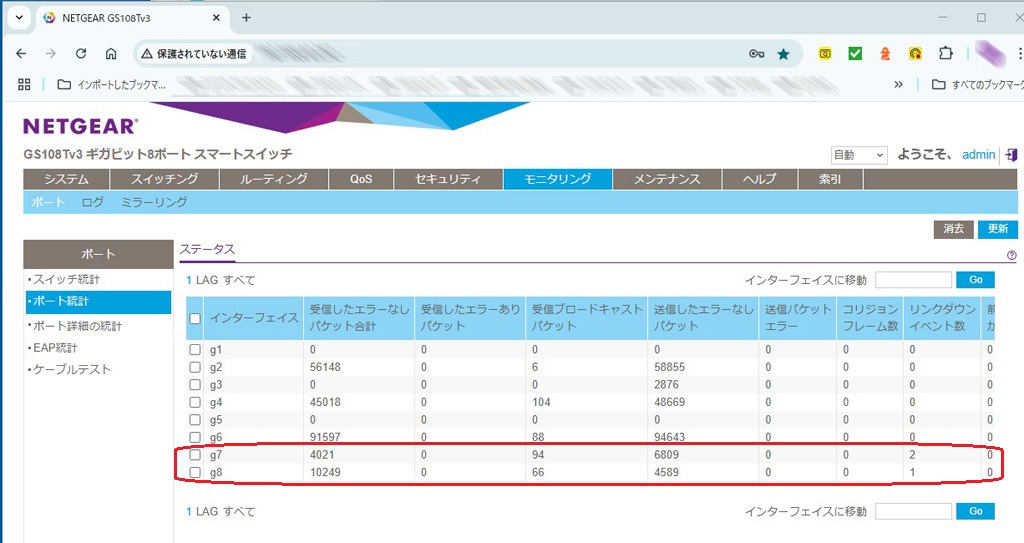

とりあえず1GbE側の統計情報で動作状況を確認します。
| ナビゲーション （GS-108T） |
： | 管理画面＞モニタリング＞ポート統計＞ポート設定 |
ポート7/8（g7/g8）で、差は多少ありますが、送受信するパケットを分け合ってます😀。
2.5GbE側（SG3210X-M2）でも確認できます（*6）。
| ナビゲーション （SG3210X-M2） |
： | 管理画面＞MAINTENACE＞Traffic Moniter |
ポート7/8（1/0/7、1/0/8）で、差は多少ありますが、送受信するパケットを分け合ってます😀。
