【2.5GbE】スマートスイッチへの交換と設定

サーバー間通信用に準備していた”2.5GbEスイッチ”。小生の確認不足で機能が不足していました。
必要な機能を持つ”2.5GbEスイッチ”に交換したうえで、スイッチへの設定を行います。【注*1】。

ほぼ、小生の健忘禄になっていますことをご容赦いただければ幸いですm(_o_)m。

1.　2.5GbEスイッチングHUB交換

(1)やらかしていた

2.5GbE＆リンクアグリゲーション（LAG）を使おうと思って、最初に購入したのは、下記

TP-Link 8ポート 各ポート 2.5Gbps 対応(ポート同時使用時 最大40Gbpsまで) ハブ アンマネージ スイッチングハブ TL-SG108-M2

注文した時には”アンマネージ”との表記が無かった気がします（*2）。

機種選定に際して、TP-Linkのページでマニュアル確認をした時、”TL-SG108-M2”と”TL-SG108E”の、びみょう～な、型番違いを見落としてました😅。

• ”TL-SG108-M2”は、”アンマネージ”で、2.5GbE×8。
• ”TL-SG108E”は、”Easy Smartマネージ”で、1GbE×8。

”アンマネージ”ではLAGを設定出来ません😢。

(2)交換用マネージスイッチを用意

交換用に調達したのは、下記の” (8×2.5GbE +1×10GbE SFP+)”タイプ（SKS3200-8E1X、*3、*4）。

XikeStor 6ポート WEB管理スイッチ (4×2.5G + 2×10G SFP+)搭載 全新 2.5gbps スイッチングハブアルミニウム合金製ケース 放熱性能 ファンレスで静音 小型 家庭向け 企業向け | SKS3200-4E2X

今回は、しっかりとデータシート［*5］で、”L2 function／Static Aggregation”に対応してることを確認。

(3)2.5GbEスイッチの入替

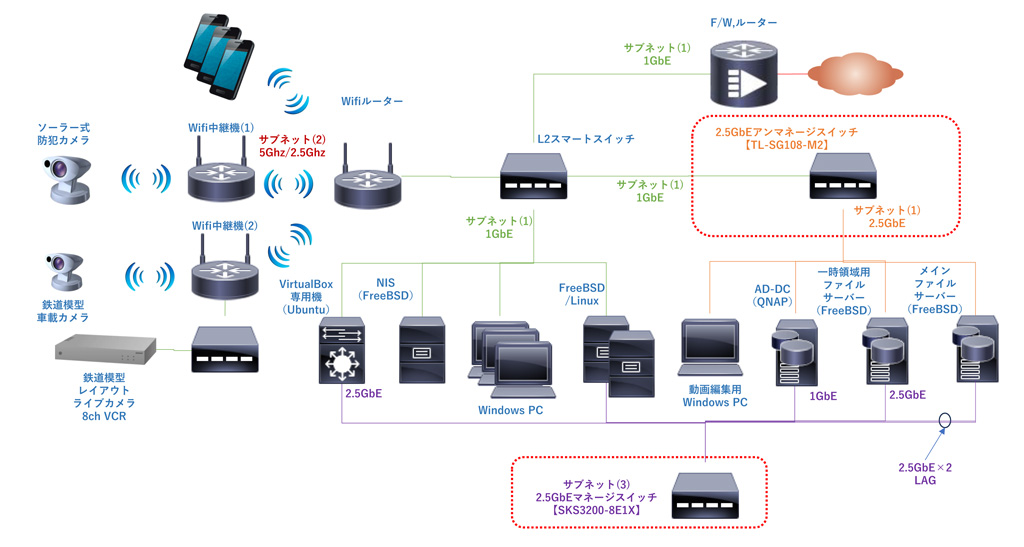

サーバー間で通信を行うマシンの2ndNICは、基本的にすべて、サブネット(3)に置いた新しい”SKS3200-8E1X”に接続します。

アイコン引用元［*6］［*7］

”TL-SG108-M2”は、サーバー・PC間の通信量が大きくなるマシン＆オンボードで2.5GbE積んでいるパソコンと、sambaサービスを行っているサーバーとの接続に流用します。

2. スイッチ設定用パソコン準備

(1)設定用パソコン準備

マネージスイッチやWiFiルーターなどの初期設定時に、パソコンの設定を変更するのは意外と面倒です。

そこで、必要になった時だけ使うので、ネットワークに繋がればよく、安価な下記を購入して、設定作業のプチ時短。

バッファロー 有線LANアダプター Giga Type-A USB3.2(Gen1)対応 日本メーカー 【 macOS/Nintendo Switch 動作確認済み 】 ブラック LUA5-U3-AGTE-NBK

(2)パソコン設定

まずは、有線アダプタの設定を行います。

ナビゲーション （Windows10）

：

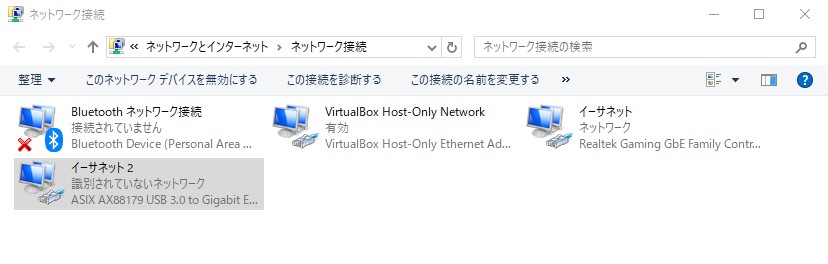

設定（歯車）＞ネットワークとインターネット ＞ネットワークの詳細設定 ＞アダプターのオプションを変更する

”ASIX AX88179（バッファロー LUA5-U3-AGTE-NBK）”をクリックして反転。

右クリックで”プロパティ”を選択。

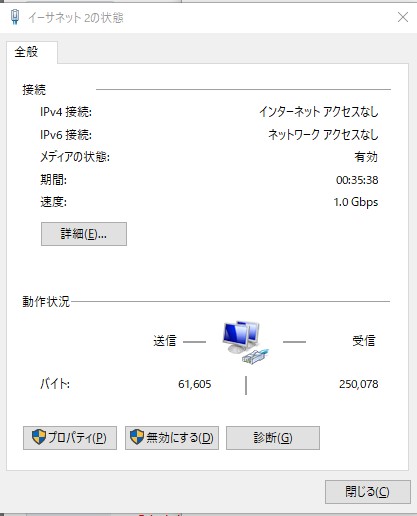

”プロパティ”をクリック。

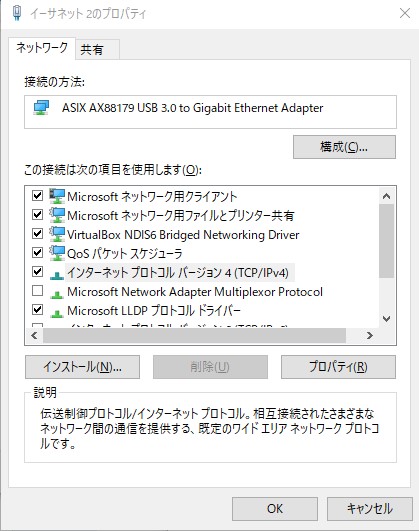

”インターネット プロトコル バージョン4（TCP/IP4）”を反転させ、”プロパティ”をクリック。

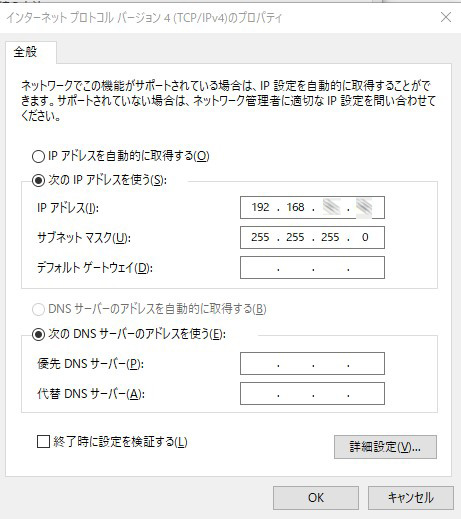

IPアドレスを”192.168.11.32”（”SKS3200-8E1X 9”をセットアップする場合*8）に設定。

”OK”をクリック。

3. マネージスイッチ設定

(1)ネットワークケーブル接続

”バッファロー LUA5-U3-AGTE-NBK”と”SKS3200-8E1X 9”を、ネットワークケーブルで接続します。

(2)パスワード設定

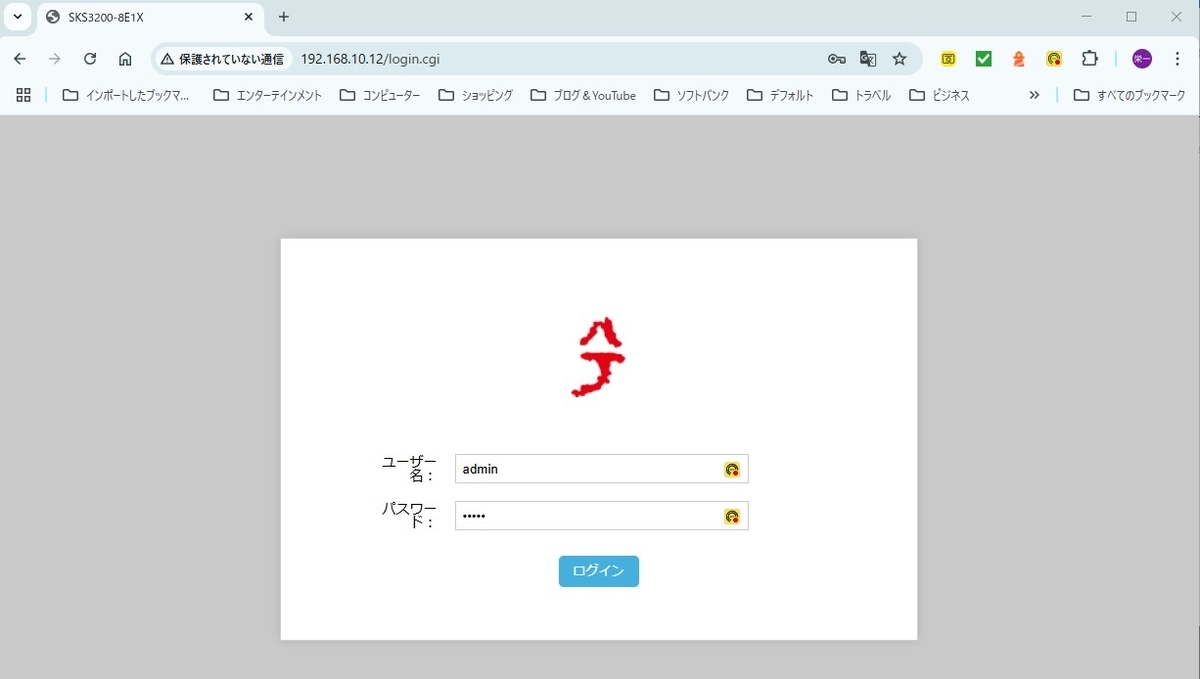

パソコンからブラウザ経由で、”192.168.11.12”（*9）”に接続します。

ユーザー名は”admin”、初期パスワードは”admin”。

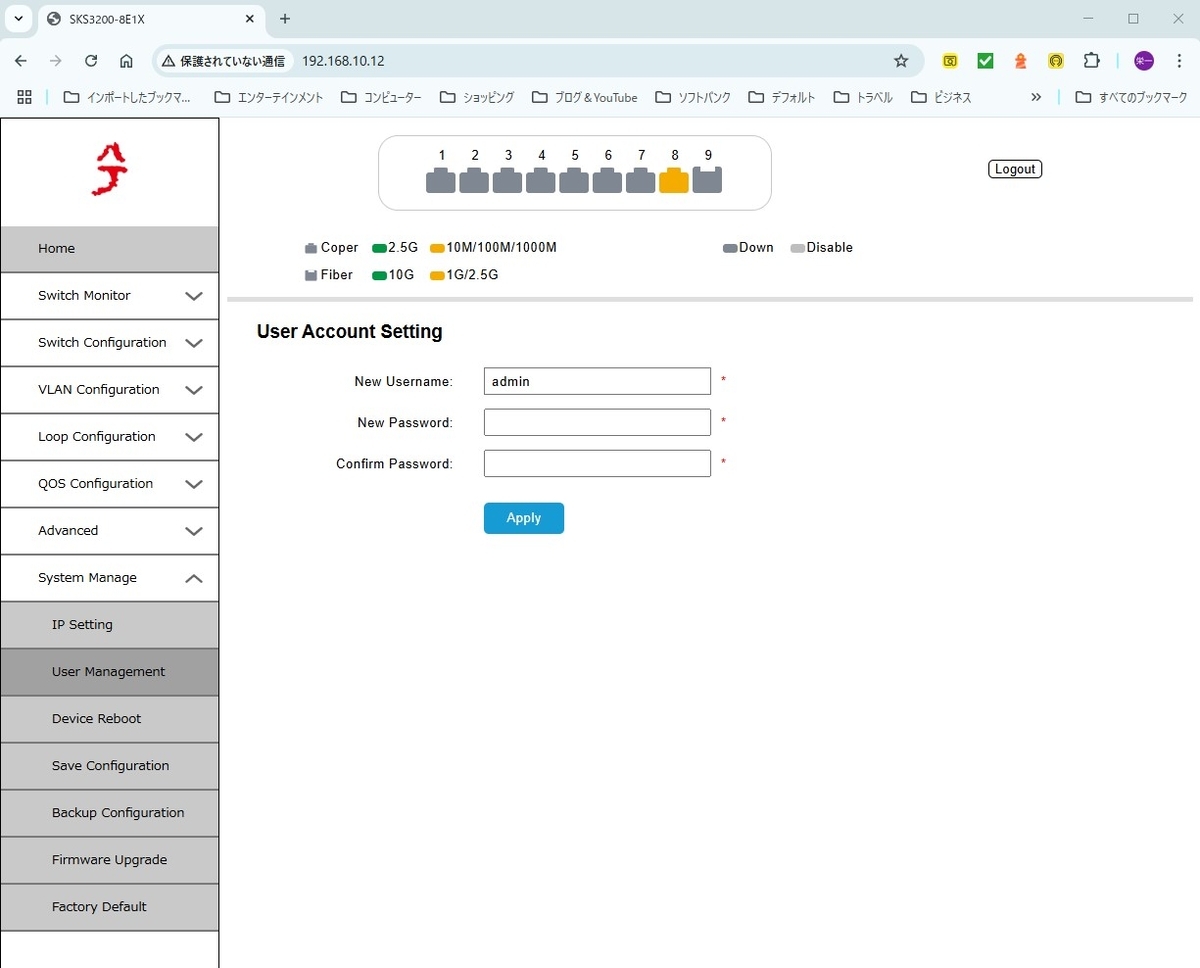

タブメニューから”System Manage”の”User Mangement”を選択。

自分が覚えやすいパスワード（*10）を入力し、”Apply”をクリック。

”Apply”をクリックすると、一旦、ログイン画面が再度表示されます。

(3)IPアドレス設定

ログイン画面で、上記で設定したパスワードを使って、管理画面に再び入ります。

”IP Adress”、”Netmask”、”Gateway”を自分の環境に合わせて変更し、”Apply”をクリック。

• ”Apply”をクリックすると、スイッチのIPアドレスが変更されるので、そのままでは管理画面が”Time Out”します。
• 変更したスイッチのIPアドレスと同じサブネットに設定用パソコンの”IPアドレス”を変更します。
• 今度は、変更したスイッチのIPアドレスにブラウザから接続し、設定状況を確認します。

(4)コンフィグレーションの保存

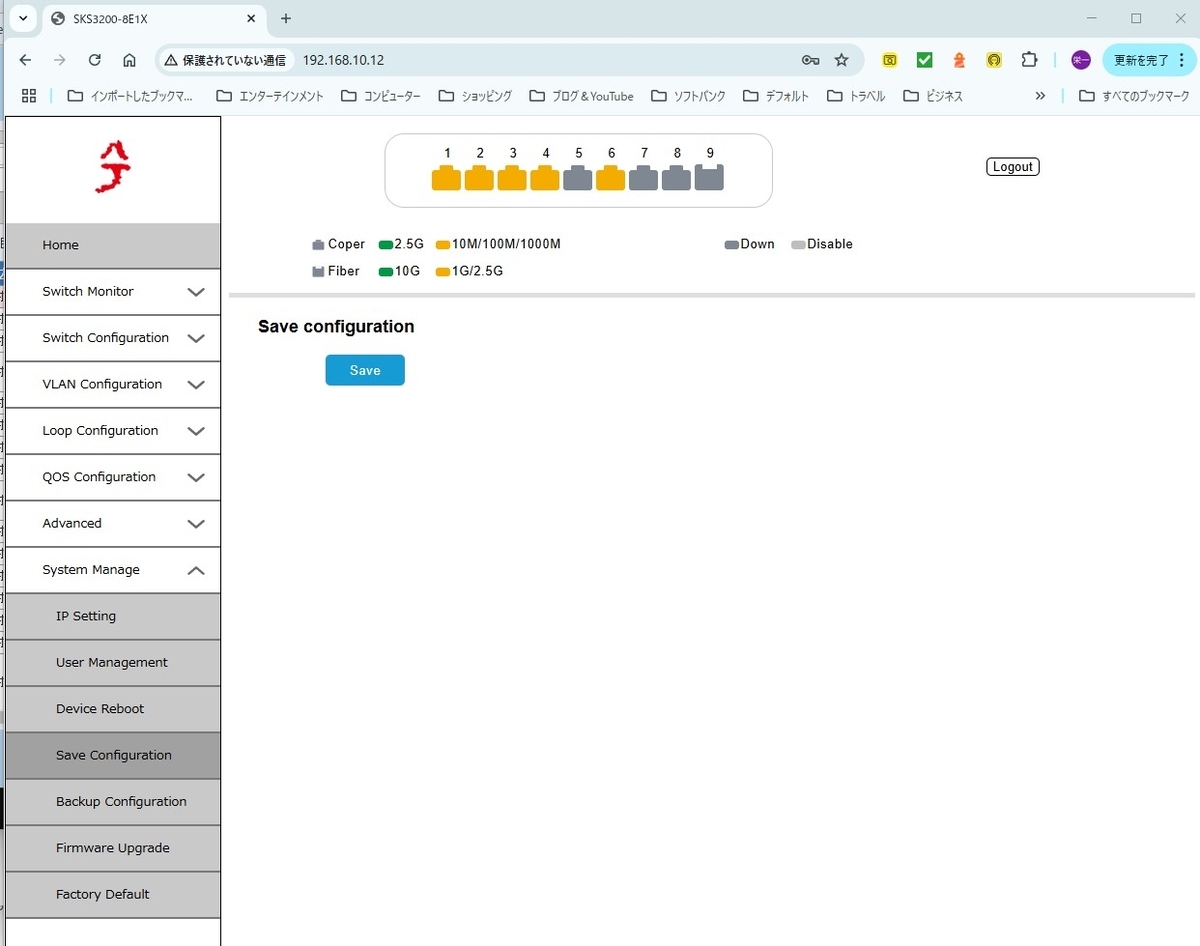

タブメニューから”System Mages”の”Save Configuration”を選択。

”Save”をクリック。

これを忘れると、電源再投入後、設定前の状態に戻ってしまいます😅。

”SKS3200-8E1X 9”の初期セットアップは完了😀。
