PC／デフォルトゲートウェイ向けに、2枚目の”10GbE/SFP+ ネットワークインターフェースカード（NIC）”を追加しようと思います【注*1】。
- 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇♂️
6. 10GbE/SFP+ NIC追加
追加する”M.2用10GbE/SFP+ NIC”は1枚目と販社の異なるこちらになります。
1枚目の”M.2用10GbE/SFP+ NIC”と外観も一緒、箱も同じものでした。
(1)”M.2／MiniSAS SFF-8087変換基盤”の取付

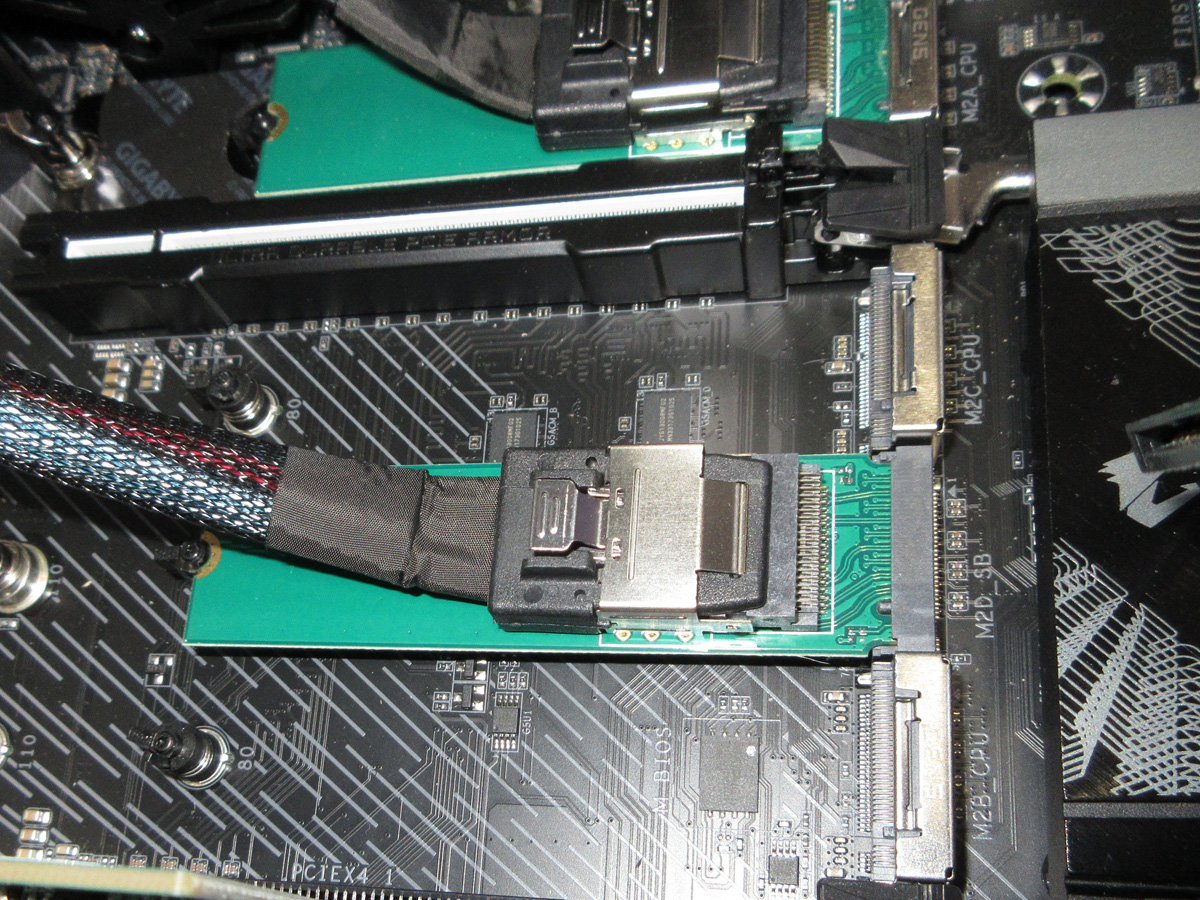

あらかじめ、"10GbE/SFP+ NIC"付属の”SFF-8087プラグ／SFF-8087プラグ”ケーブルを”M.2／MiniSAS SFF-8087変換基盤”のコネクタにしっかりと取り付けておきます。

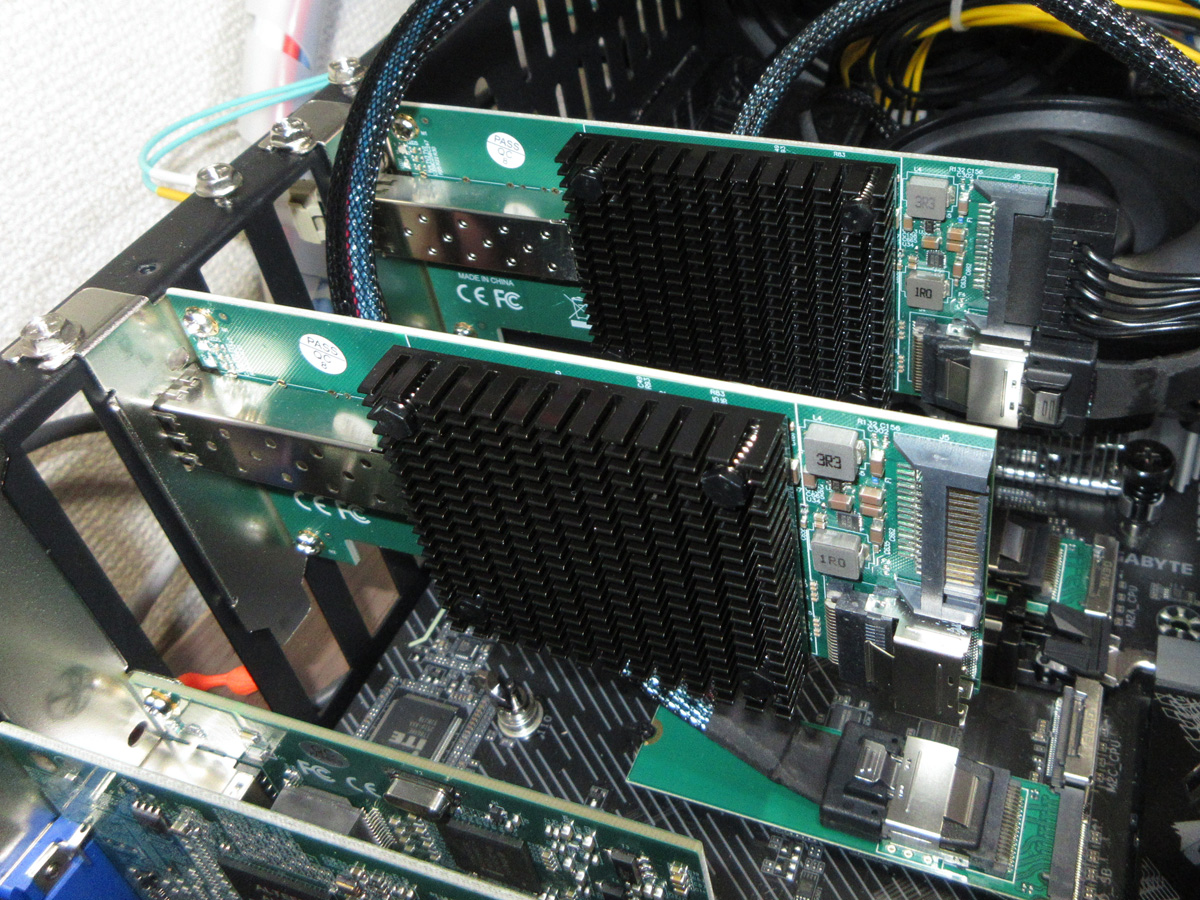

(2)”10GbE/SFP+ NIC”の取付

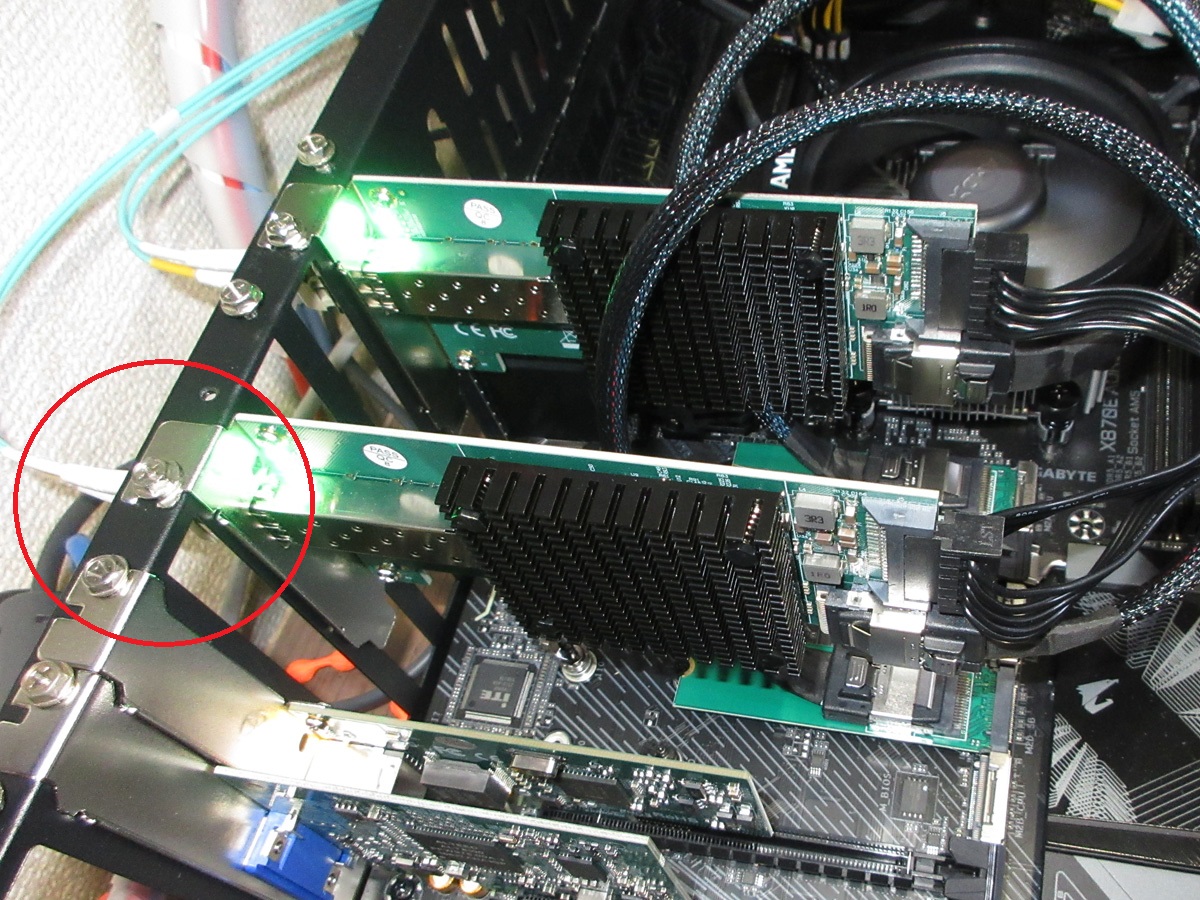

標準ブラケットのままだとNIC基盤下部が変換基盤と干渉しますので、まず、ブラケットを付属のロープロファイルブラケットに交換しておきます［*3］。

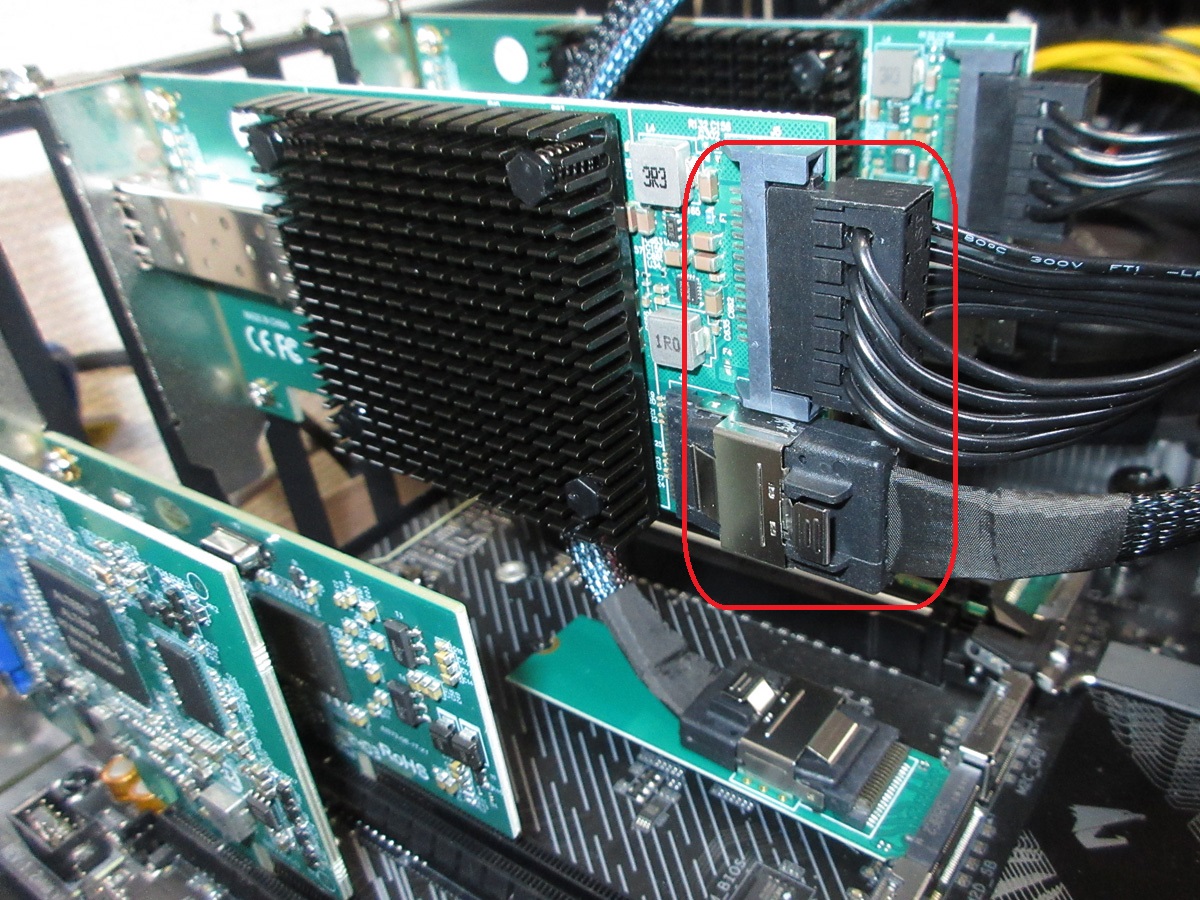

"10GbE/SFP+ NIC"のSATA電源コネクタ（写真赤枠部分）にSATA電源ケーブルを取り付けます。
(3)デバイス確認
通常PCIバス番号の小さい方からデバイス番号が振られていきますが、いきなりOM3光ケーブルをつなげると、デバイス名”ix0”と”ix1”がどちらのNICなのか解らなくなることがあります。

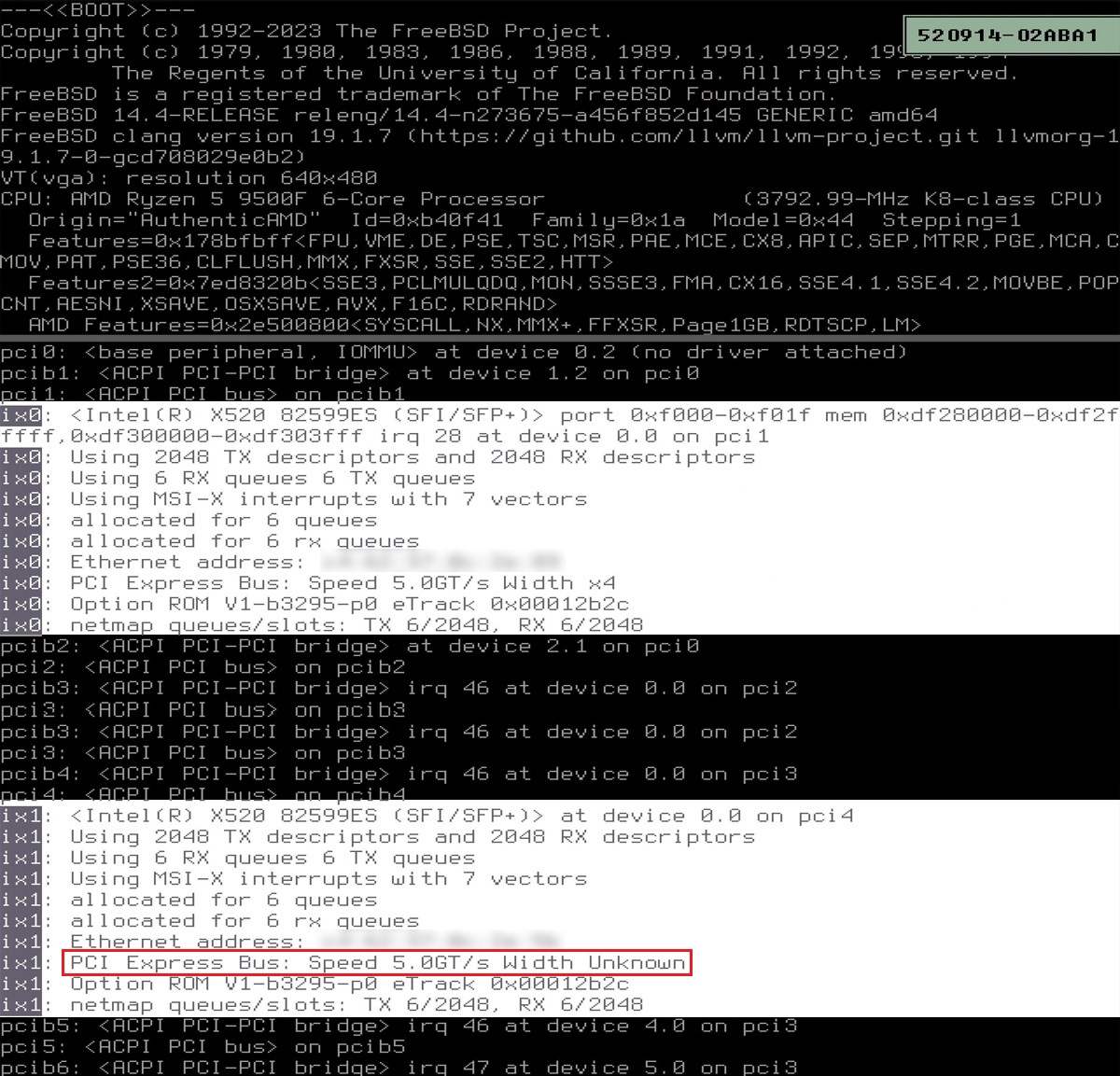

気になるのは"ix1"の"PCIe Bus Speed Widht”が”Unkown”になっていることです。

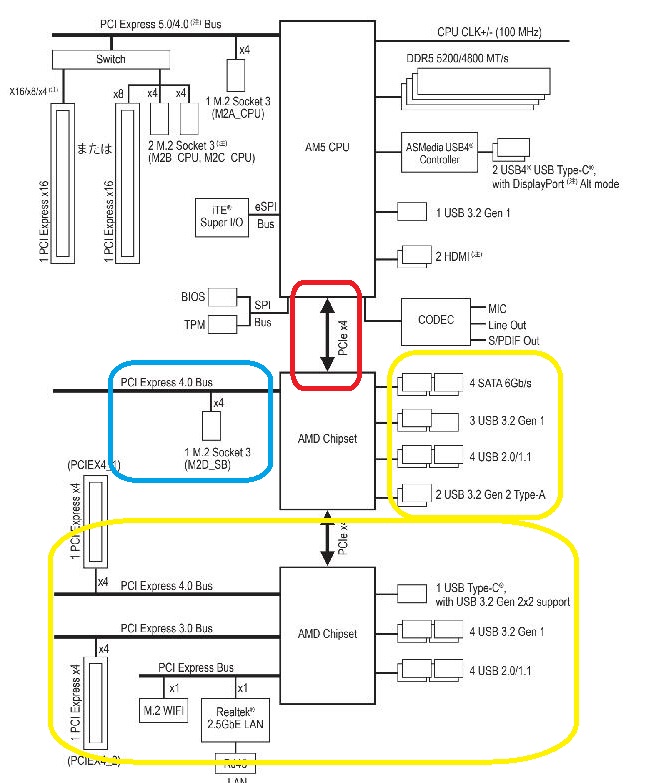

サウスブリッジとCPUは”Bus Widht X4”で繋がっていて（写真赤枠部分）、他のPCIeスロットやオンボードチップ（写真黄枠部分）と、このレーンを共有しています。
当然、”M2D_SB"スロットは、他の機器とCPUとの間のバスをシェアする事になるので、”10GbE”の性能をフルには発揮できないかもしれません。
この点については、実運用に入った後、様子を見てネットワークとディスクのI/Oバランスを見ながら取り付け位置を変える必要があるかもしれません。
ただし、”ix0”はLinkUpし、メディアも表示されていますので、”M2A_CPU"スロットに接続されたNICに”ix0”が割り当てられていることが確認できました。
(4)10GbE/SFP+モジュール取付け／OM3光ケーブル接続

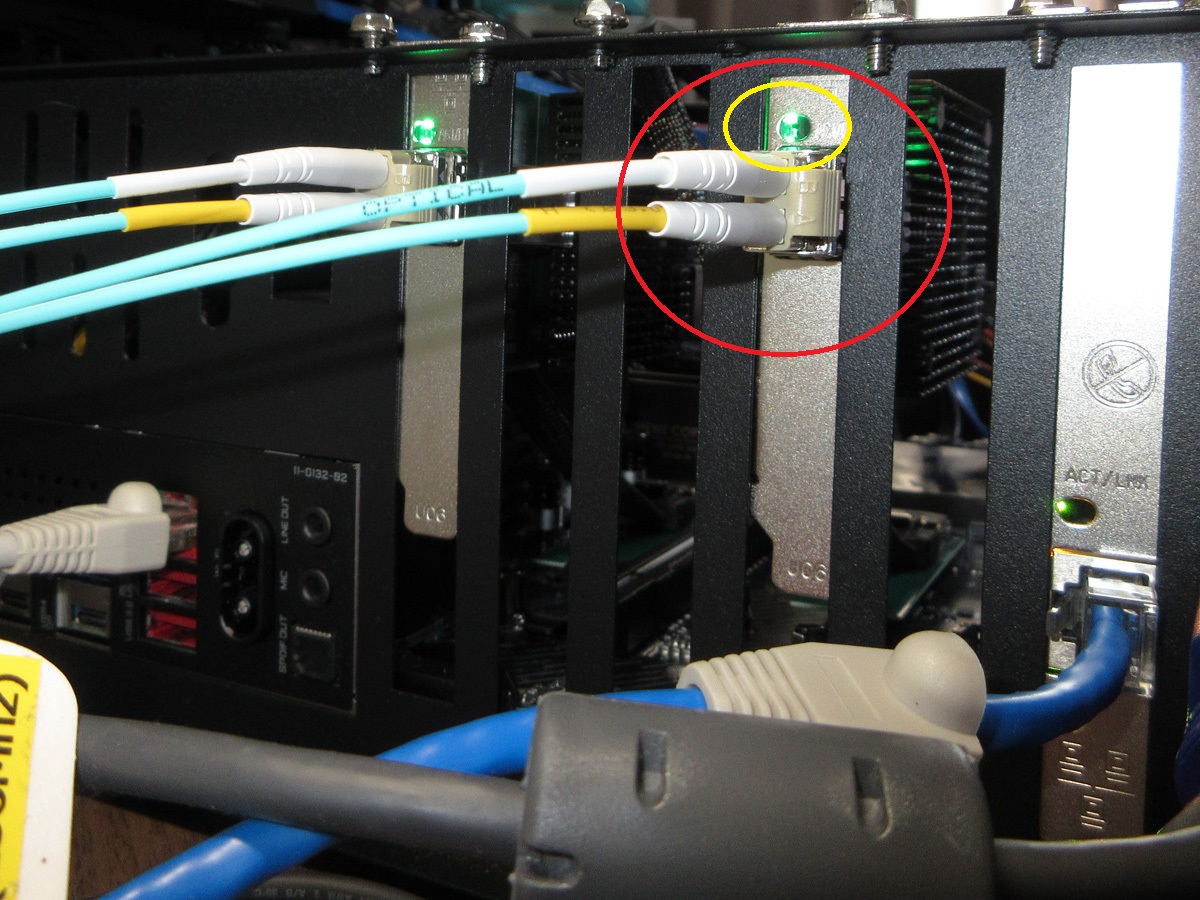

”10GbE/SFP+ NIC”とL3スイッチに"10GbE-SR/SFP+"モジュールを取り付け、OM3光ケーブルで接続します（写真赤枠部分）。

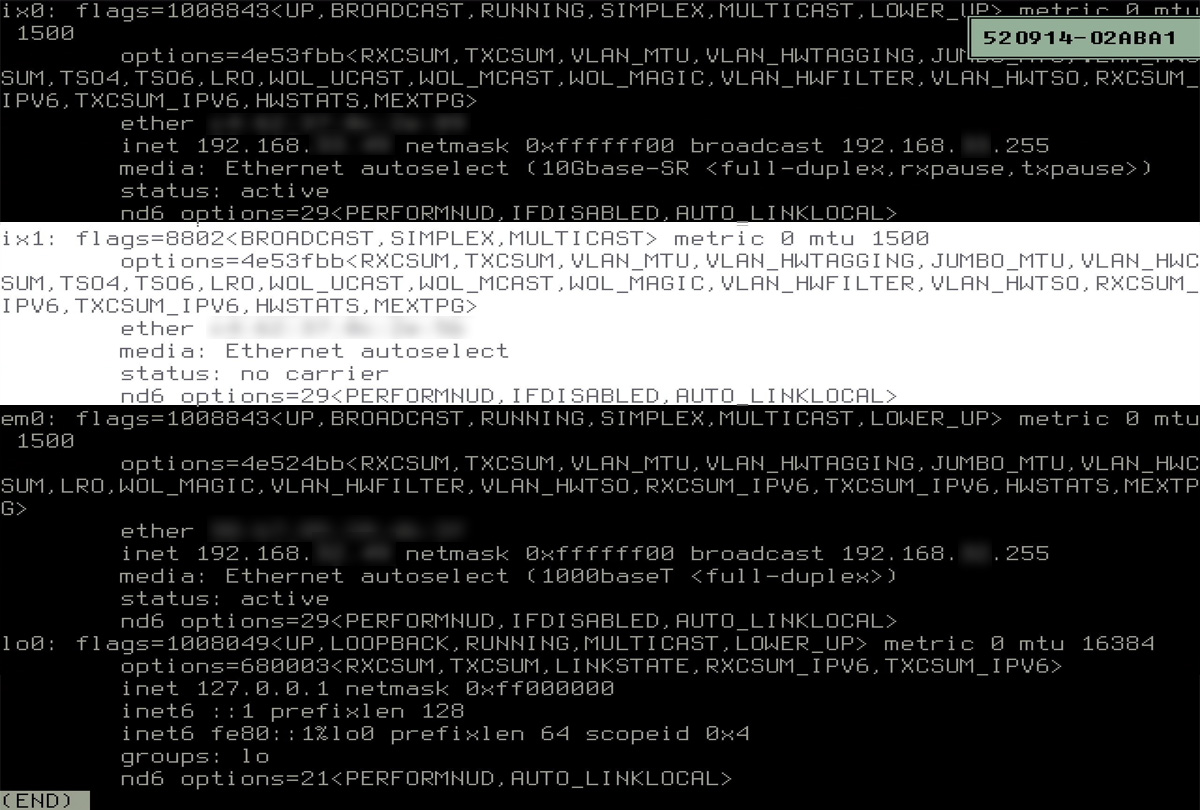

この段階で、LinkLEDがグリーン（写真黄枠部分）になって、LinkUpしているように見えますが、設定を終えていないのでFreeBSD上では”no carrier”の状態です。
(5)ネットワーク設定
今回は、”bsdconfig”ではなく、CUIで設定を行います。
まず、仮のNICである1GbE-Tからケーブルを外しておきます。
| root@FreeBSD14.4:# cd /etc | ||
| root@FreeBSD14.4:# vi /etc/rc.conf |
下記記の黄色字部分を追加します。
|
[..] ifconfig_ix0="inet 192.168.[aaa+1].zyz netmask 255.255.255.0 [..] |
再起動します。
| root@FreeBSD14.4:# reboot |

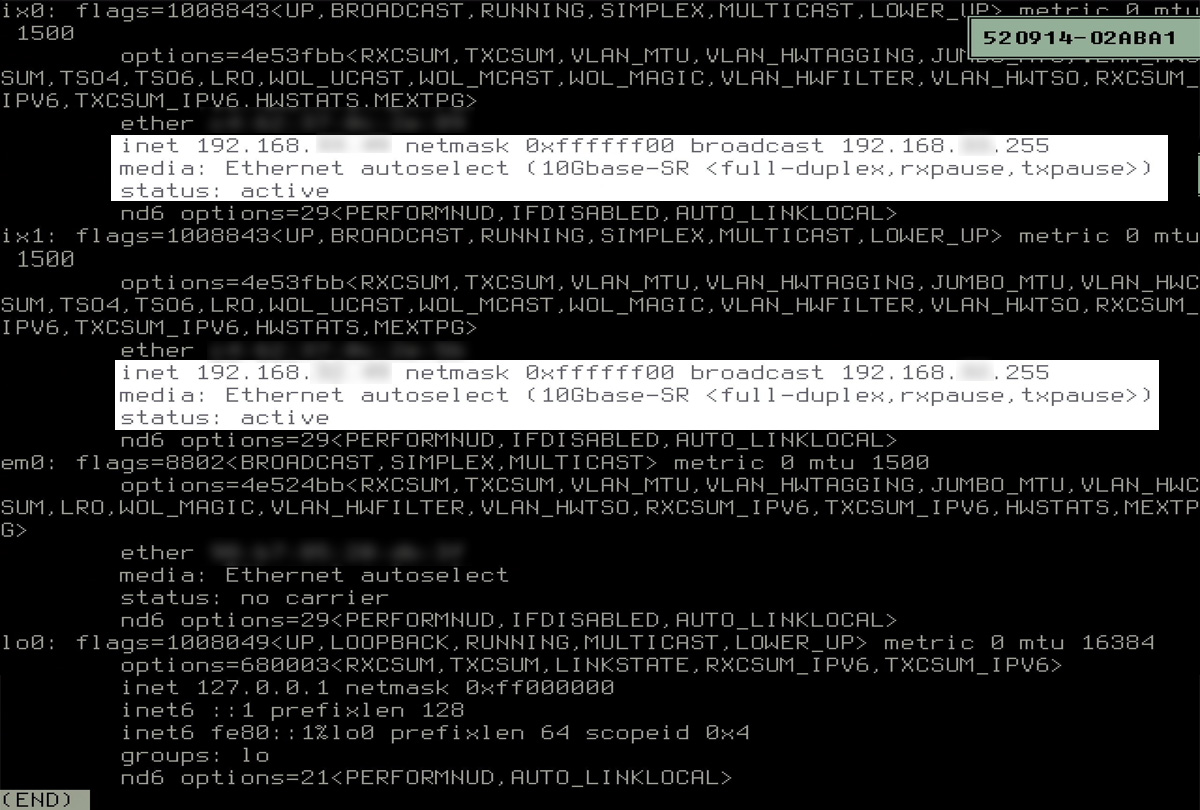

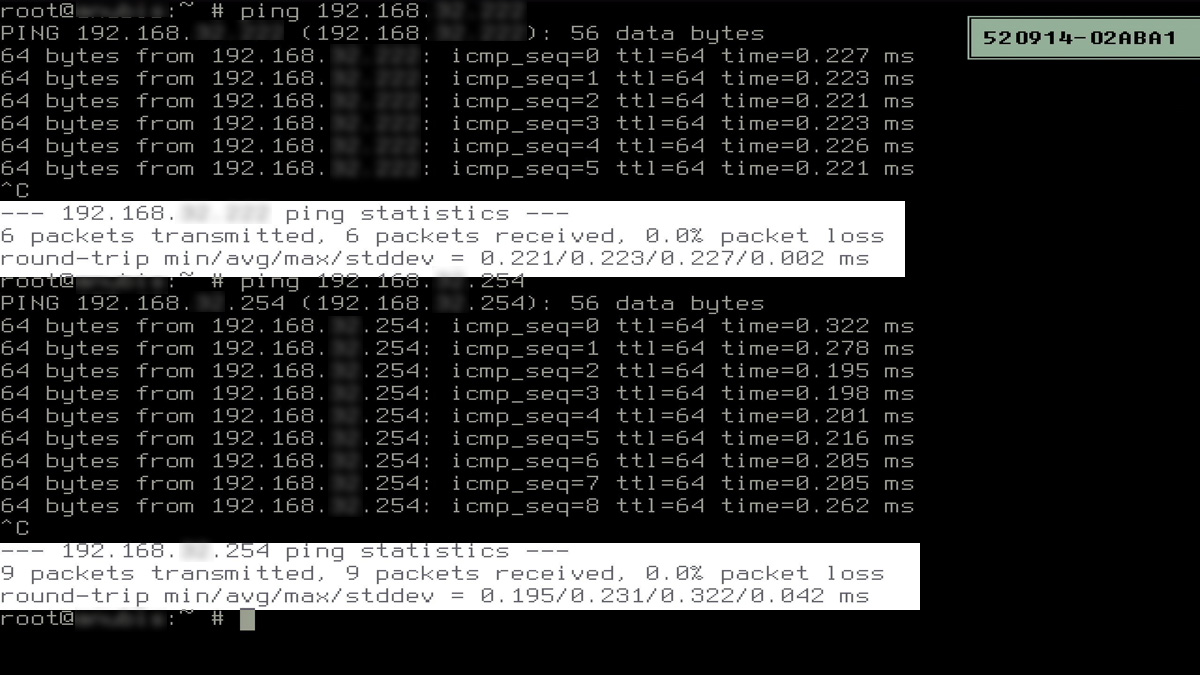

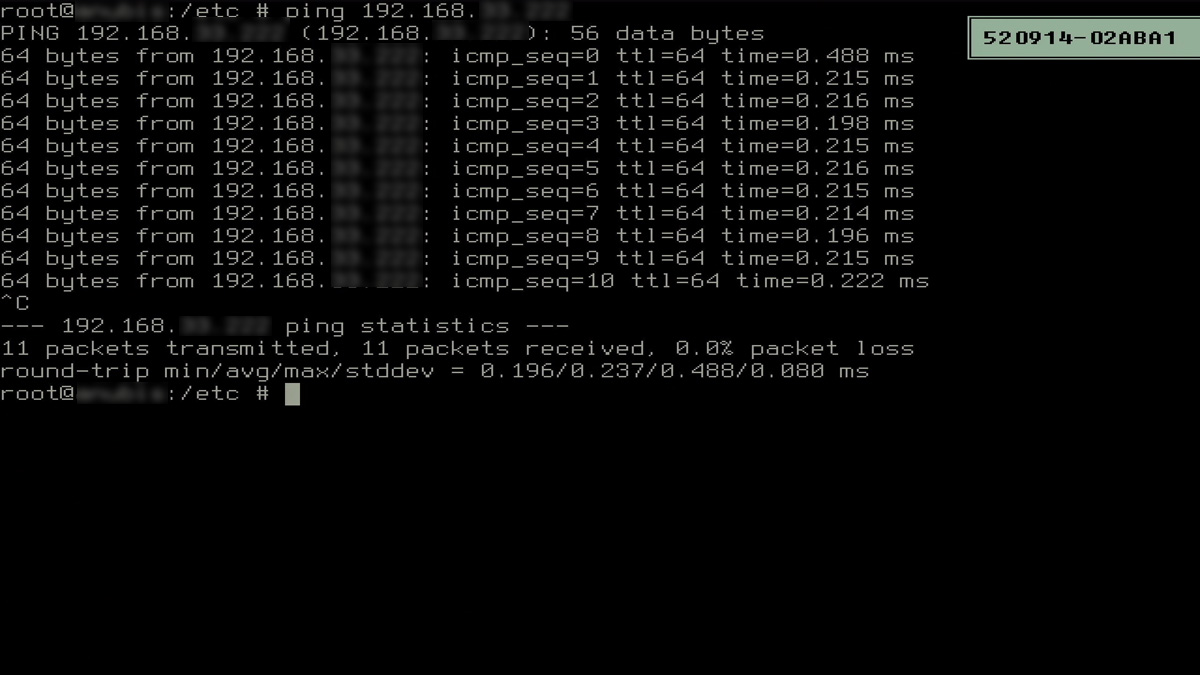

(6)動作確認
(7)1GbE仮NIC取外し
最後に、仮に取り付けていた1GbE-TなNIC［*4］は必要ありませんので、取り外しておきます。
【次回に続く】
