やっと、”M2スロット用10GbE/SFP+ ネットワークインターフェースカード（NIC）”が到着しましたので（*1）、”M2スロット用10GbE/SFP+ NIC”の動作確認を始めようと思います。
【注*2】。
- 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇♂️
1. M2スロット用10GbE/SFP+ NIC
(1)10GbE/SFP+ NIC
安心感のある、”Intel X520 (82599)”チップを積んだ”M2スロット用10GbE/SFP+ NIC”を探したところ、似たようなものがそこそこ見つかります。
ただ、商品写真を見ると、同じ商品のようで、中国本土のどこかの工場が製造して、メーカー（販売店？）に卸している（OEM？）様な感じで、ほぼ１種類に見えます。
ただ、値段には幅があるので、安いものから２社の物を調達しました。
(2)10GbE-SR SFP+モジュール
"10GbE-SR SFP+モジュール"は、拙宅での使用実績がある10Gtek製のこちらを調達。
(3)OM3光ケーブル
"10GbE-SR SFP+モジュール"間は10Gtek製の”OM3”な2mのSRケーブルを調達。
PCラックとメインファイルサーバーの接続を前提に2mの物を選択しました。
2. "10GbE/SFP+ NIC"の取付け

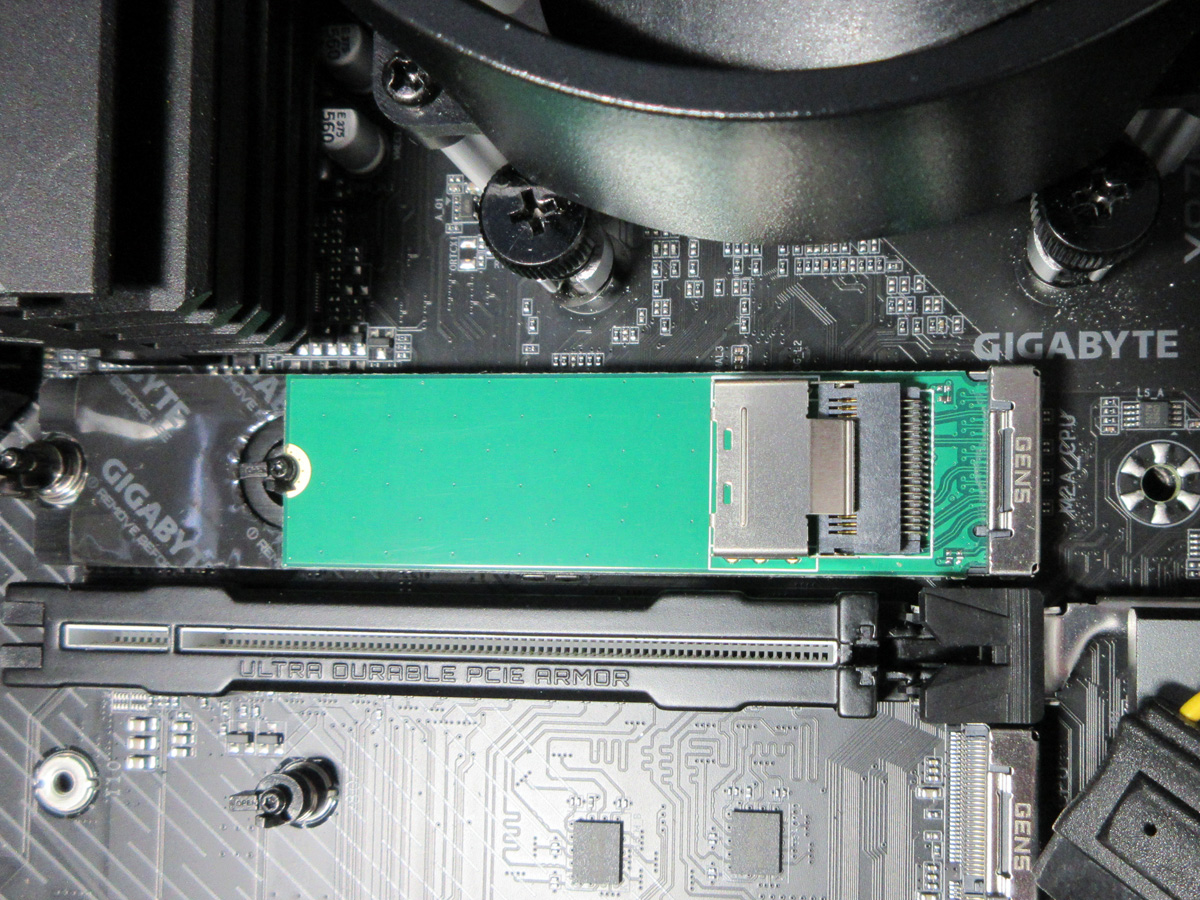

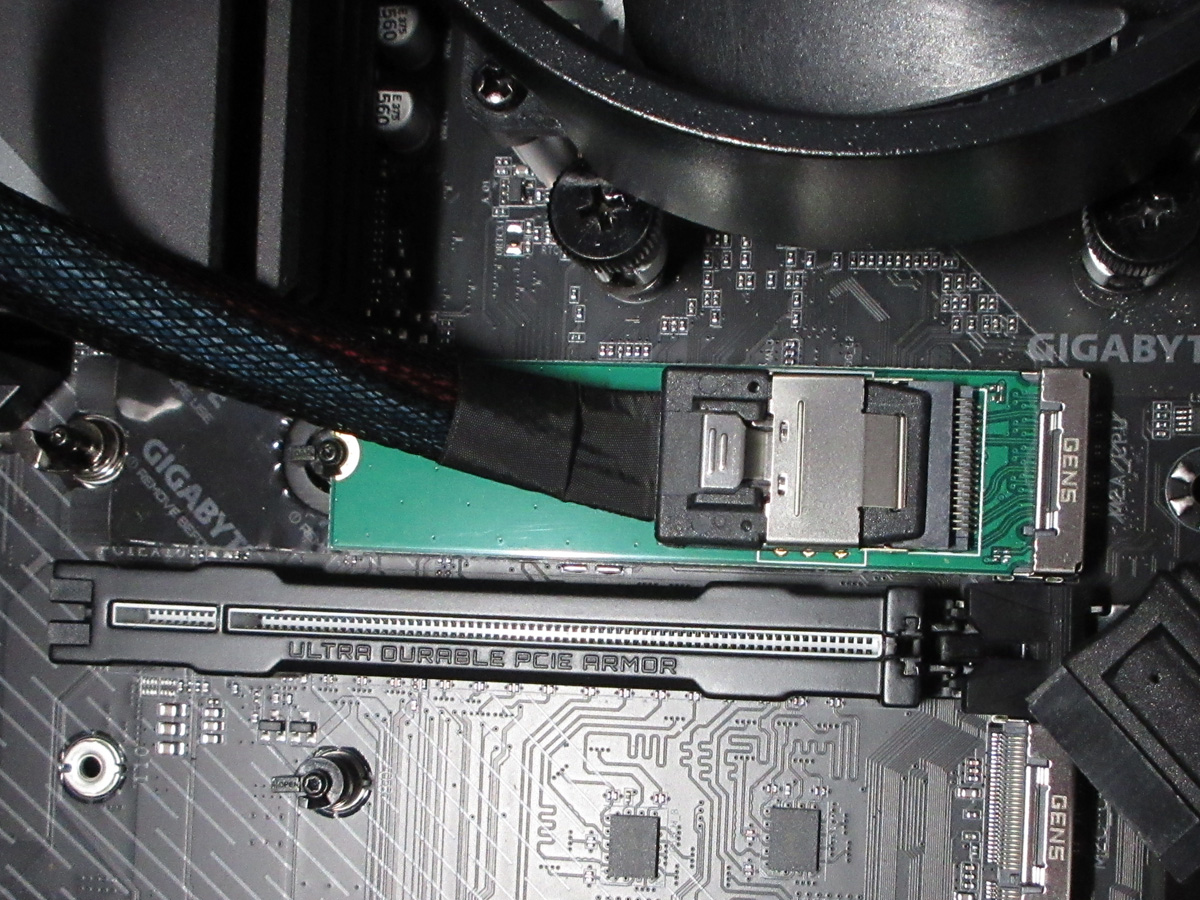

"10GbE/SFP+ NIC"付属の”SFF-8087プラグ／SFF-8087プラグ”ケーブルを変換基盤のコネクタにしっかりと取り付けます。

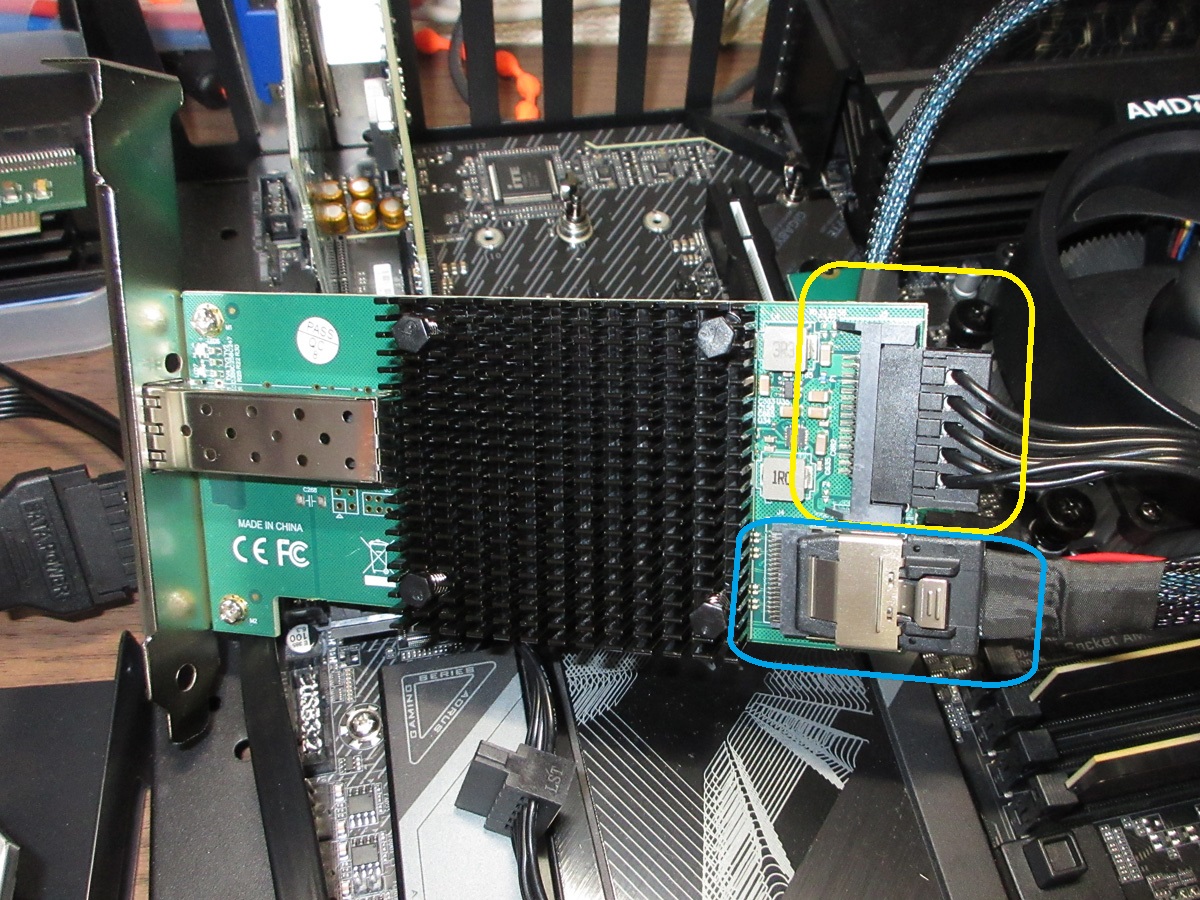

"10GbE/SFP+ NIC"のコネクタ（写真青枠部分）にもう片方の”SFF-8087プラグ／SFF-8087プラグ”ケーブルのプラグをしっかりと取り付けます。
"10GbE/SFP+ NIC"のSATA電源コネクタ（写真黄枠部分）に電源を取り付けます。
"10GbE/SFP+ NIC"のSATA電源コネクタ（写真黄枠部分）に電源を取り付けます。

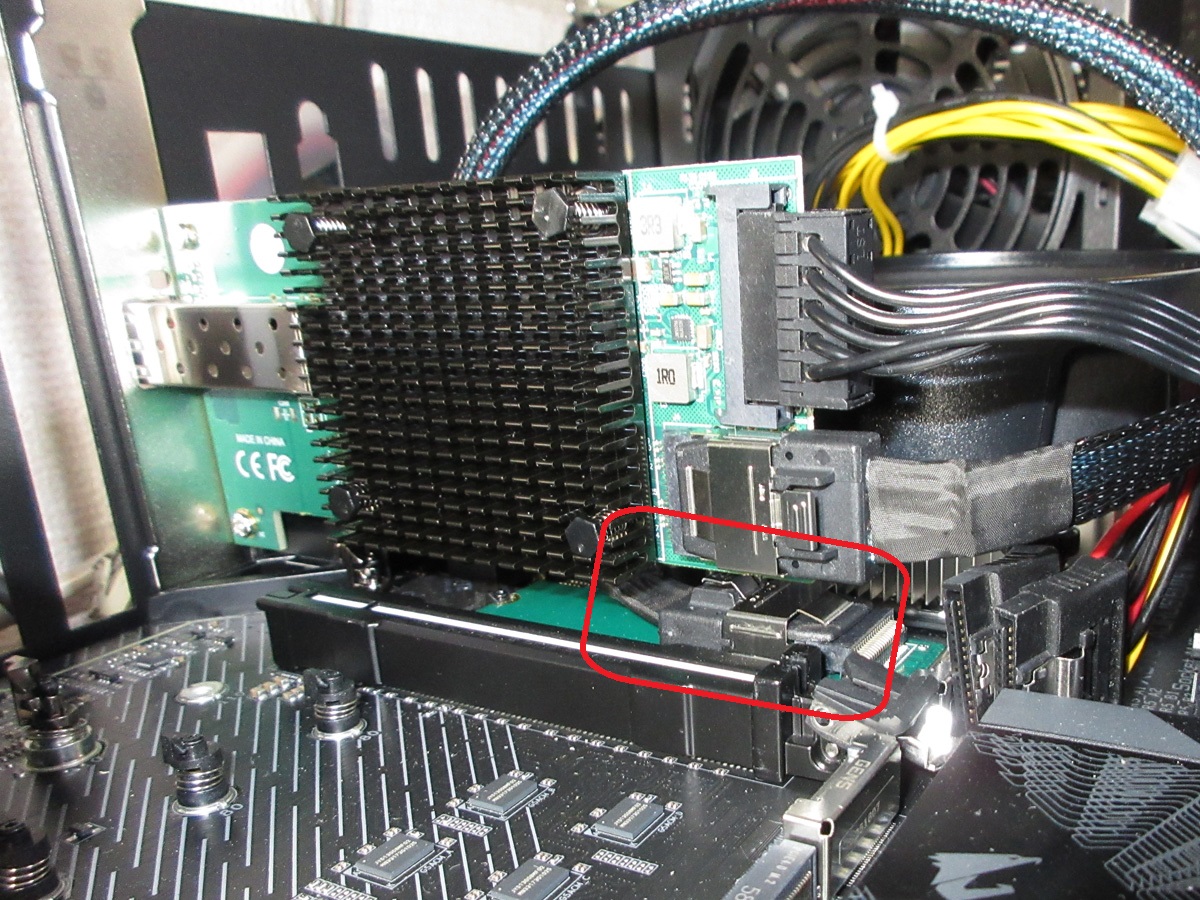

事前に商品紹介写真から”こうなるかな🤔”と思っていましたが、案の定、NIC基盤下部と”M.2／SFF-8087変換基盤”が干渉して（写真赤枠部分）、ブラケットのネジををしっかりと締めることができません😢。
ロープロファイルブラケットを活用して、基盤位置を高くすることで対処しようと思います。

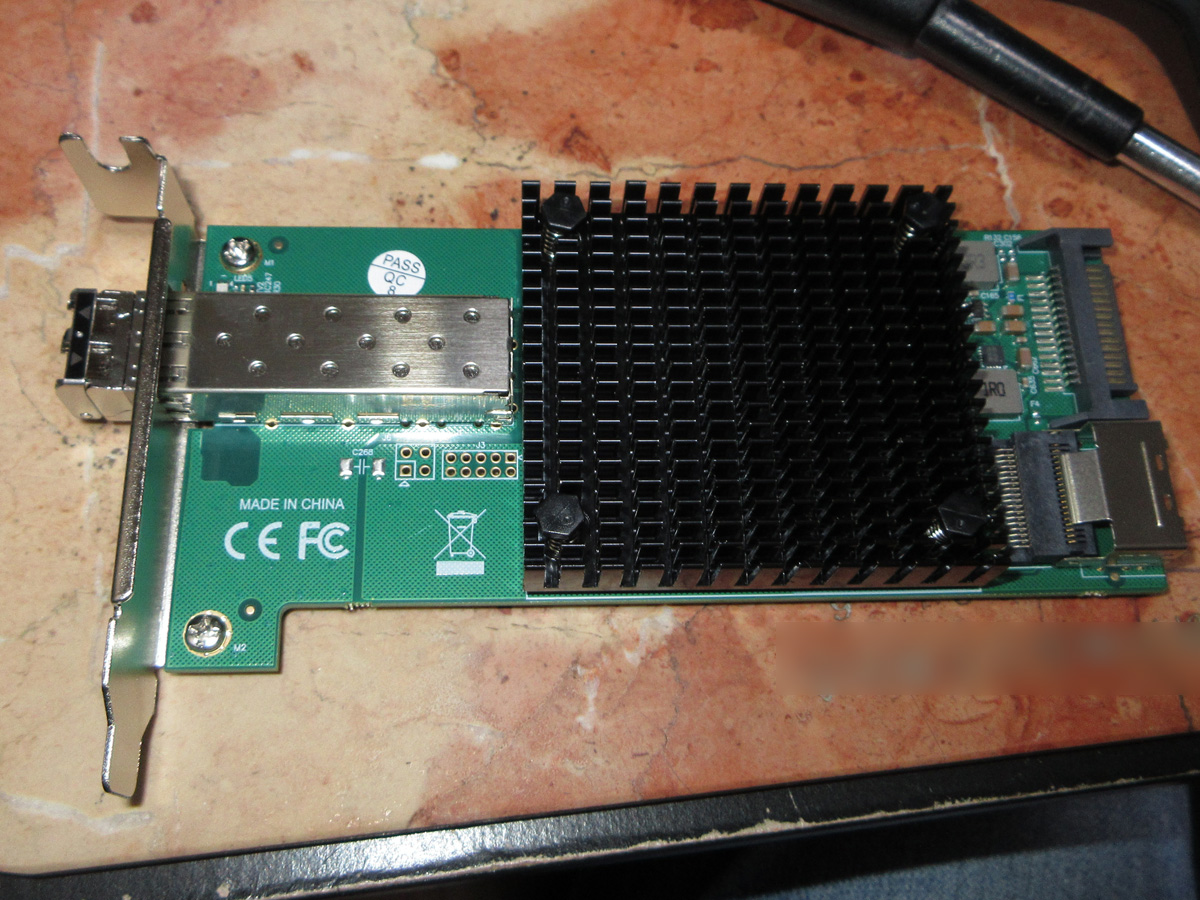

標準ブラケットから付属しているロープロファイルブラケットに交換します。
ついでに”SFP+ SRモジュール”もつけておきます。
ついでに”SFP+ SRモジュール”もつけておきます。
再び、"10GbE/SFP+ NIC"のコネクタ”SFF-8087プラグ／SFF-8087プラグ”ケーブルのプラグをしっかりと取り付けます。"10GbE/SFP+ NIC"のSATA電源コネクタに電源を取り付けます。

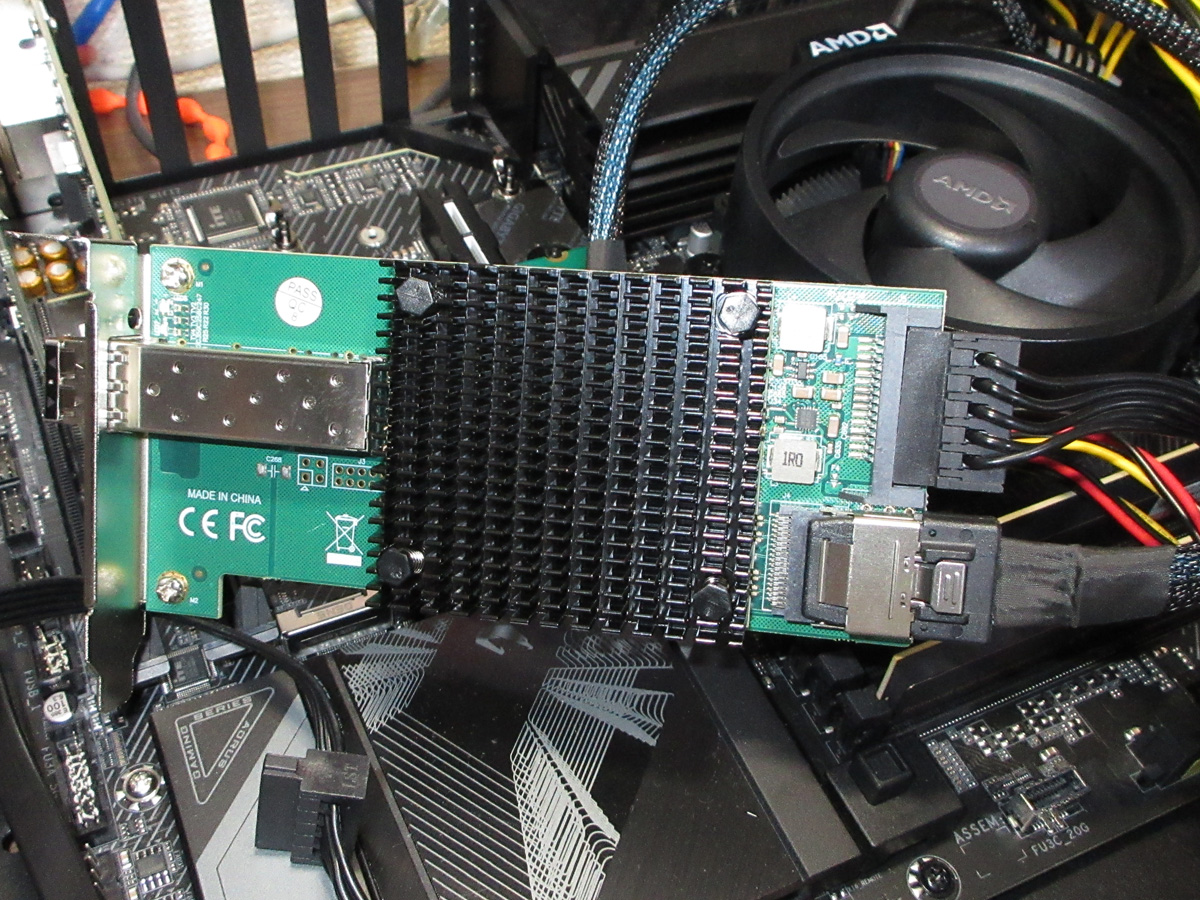

ロープロファイルブラケットに交換したことで、NIC基盤の下部に十分なクリアランスが確保できました（写真黄色枠部分）😀。
ただし、ブラケット下部はケースの穴に刺さっていないため、かなり不安定な状態になります（写真赤枠部分）😅。
この部分については、実機への組み込み前にアルミのLアングルを金属加工して、ブラケット固定パーツを作ろうと思います😀。
3. OM3光ケーブルの接続

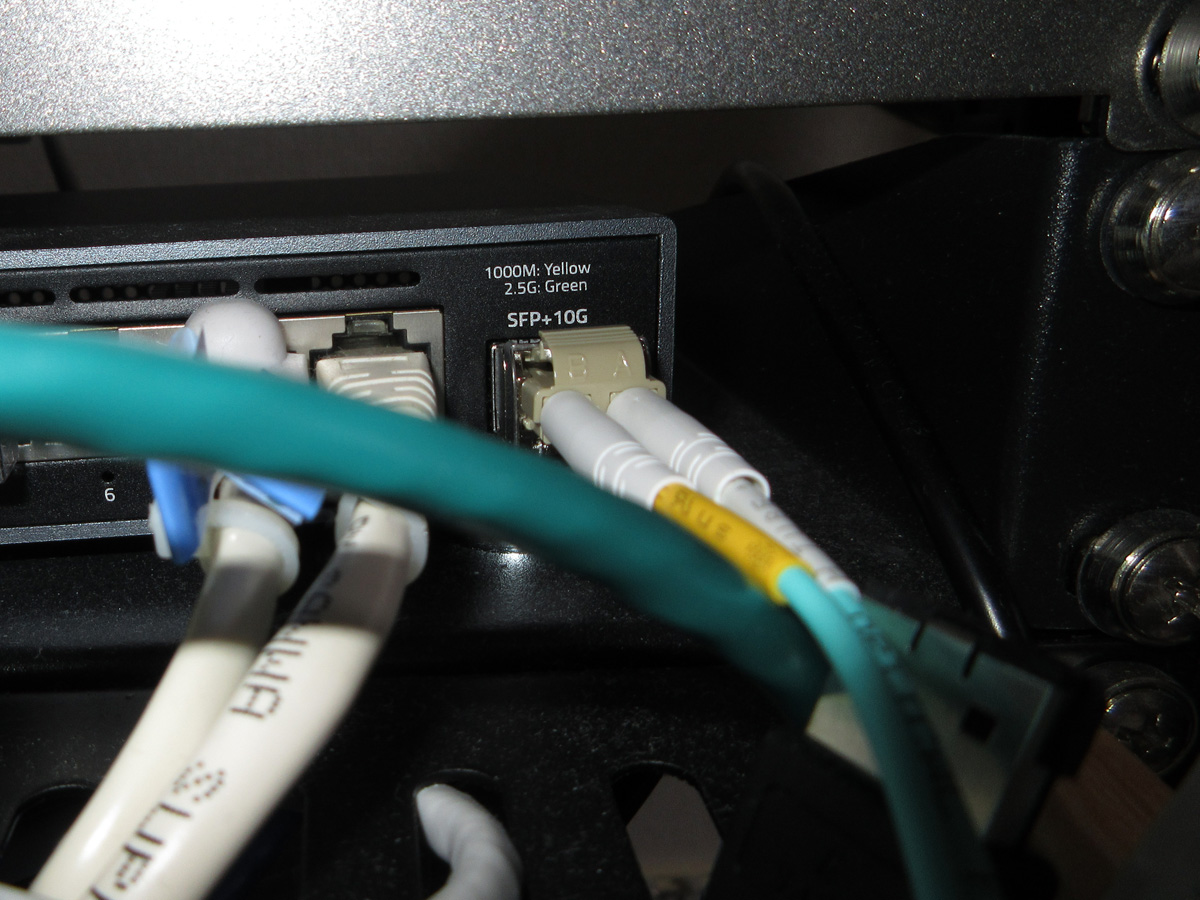

2+++スイッチの”SFP+”ポートに”SFP+ SRモジュール”を取り付け、OM3ケーブルで接続します。
【次回に続く】
