”M.2スロット用10GbE/SFP+ NIC（ネットワークインターフェースカード）”の到着に時間がかかっているので、先に”M.2スロット用PCIeアダプタ”のテストを行おうと思います【注*1】。
- 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇♂️
1. M.2スロット用PCIeアダプタの選定
今回は、手ごろな値段でポートマルチプライヤー（PMP）を購入したことのある［*2］Xiwai製を調達してみました。

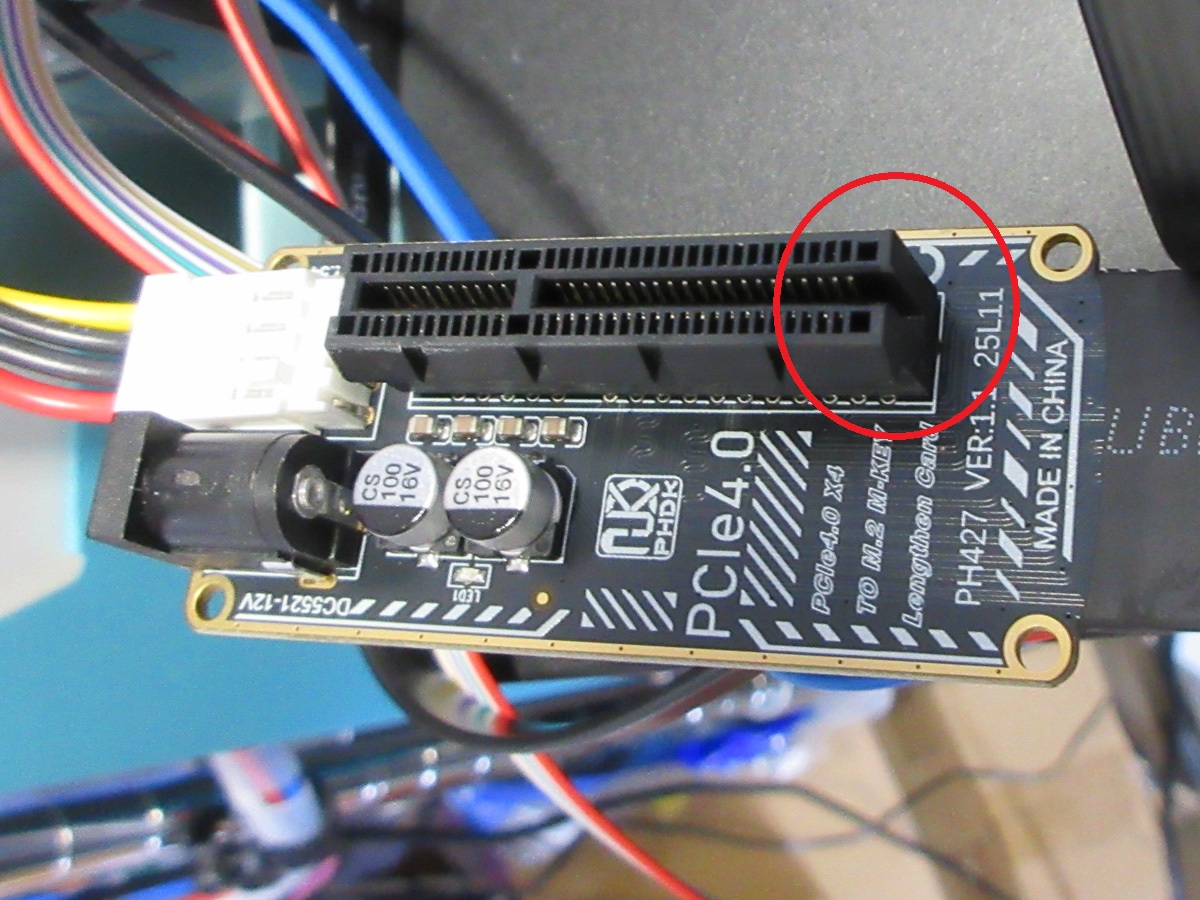

このため、”PCI-E X8 X16”なカードは、”PCI-E X4”モードで動作します😅。
2. M.2スロット用PCIeアダプタの取付け

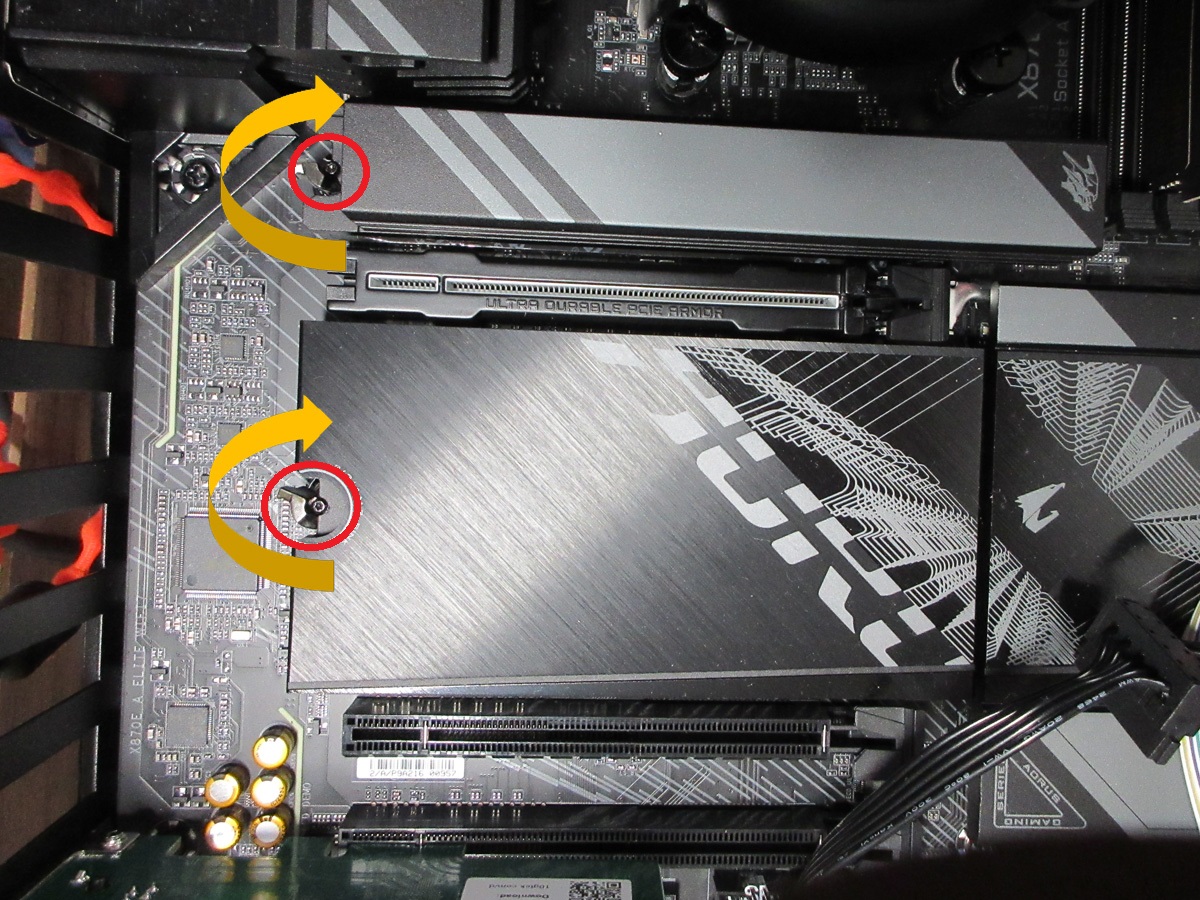

(1)M.2スロットの確認

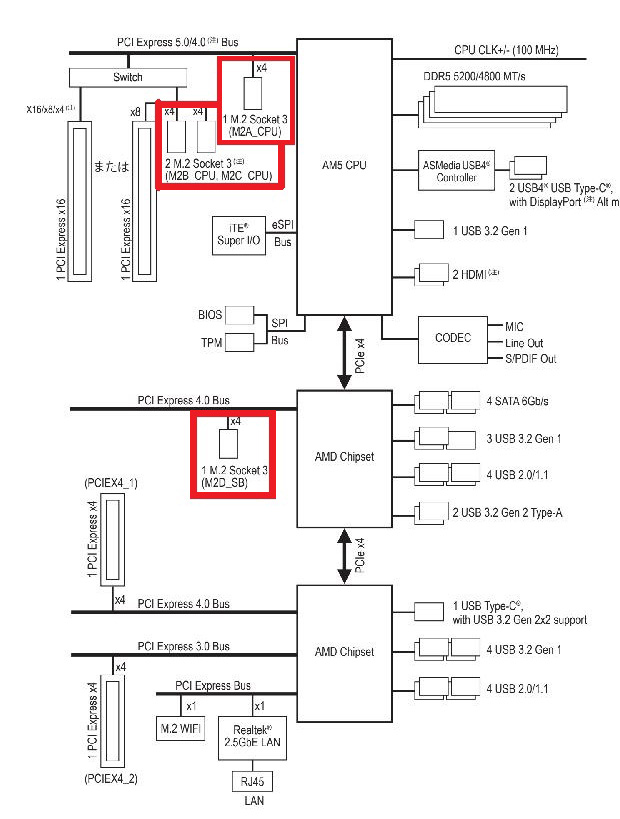

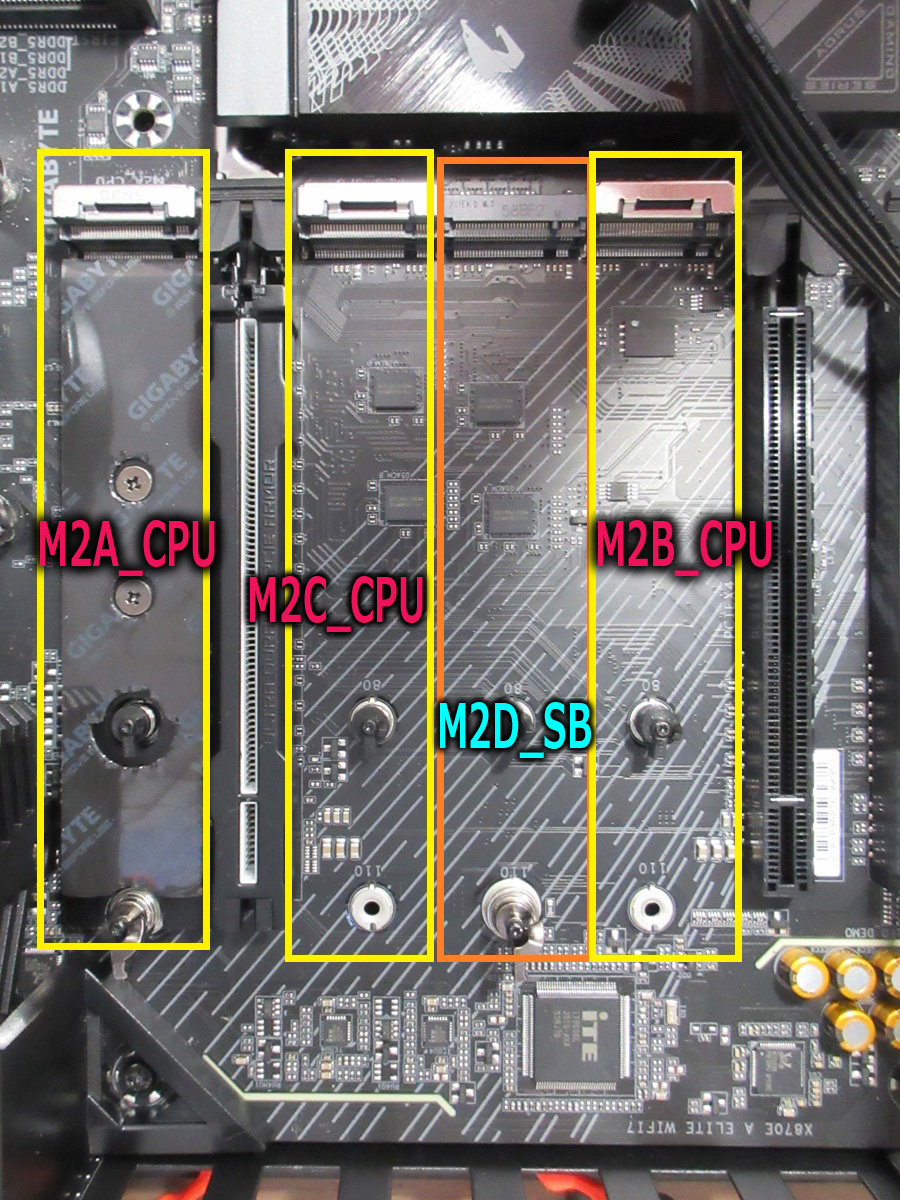

M2スロットは、背面側から見て、左からM2A_CPU、M2C_CPU、M2D_SB、M2B_CPUの順に並んでいます。
(2)M.2スロット用PCIeアダプタの取付け
M.2／PCIeアダプタのM.2スロット用基板をM.2スロットに取り付けます。

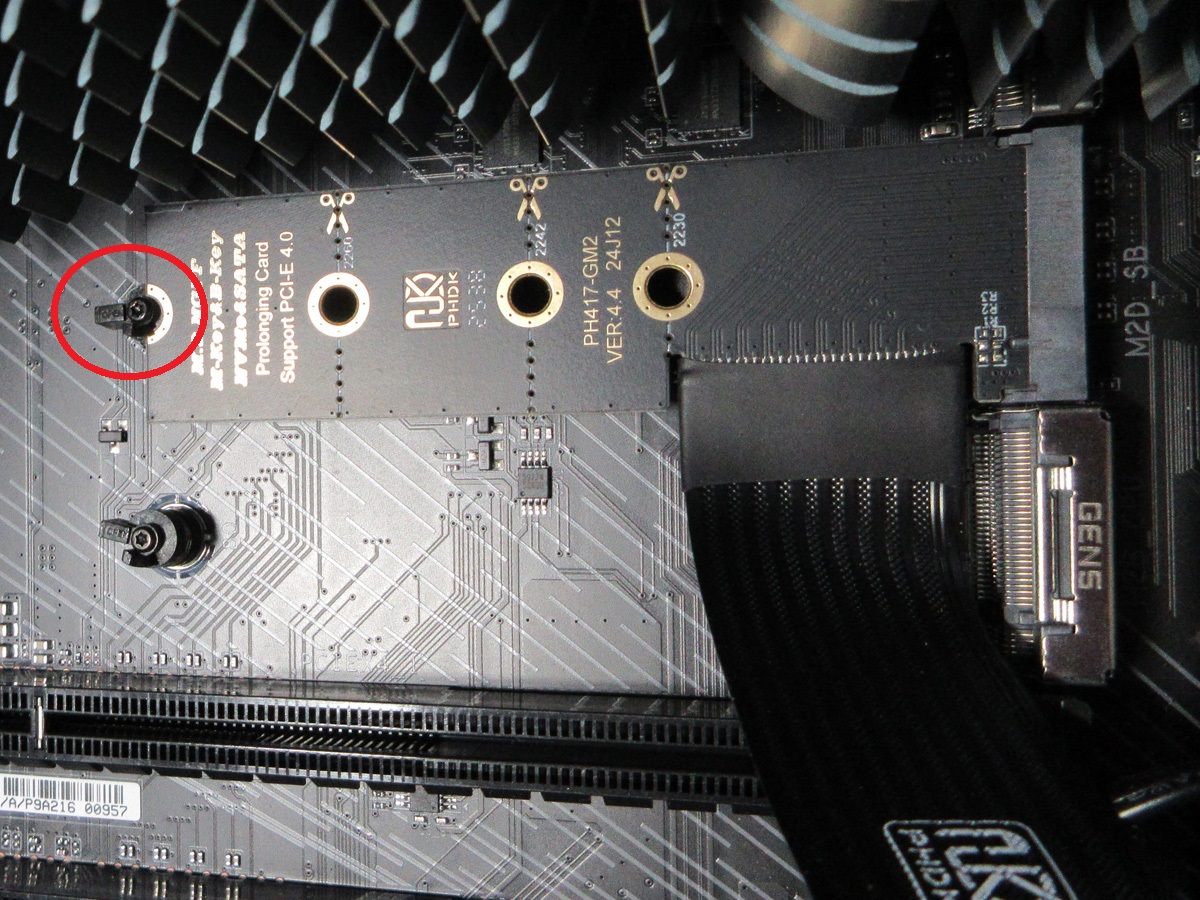

"X870E AORUS ELITE WIFI7”のM.2スロットにはオートロック機能（写真赤丸部分）が付いているので、M.2スロット用基板を上から抑えるだけで、基盤は固定されます😀。
このため、ネジ等で基盤を固定する必要はありません😀。
PCIeアダプタ基盤は、テストですので、特段の固定は行わずテストを行います😅。

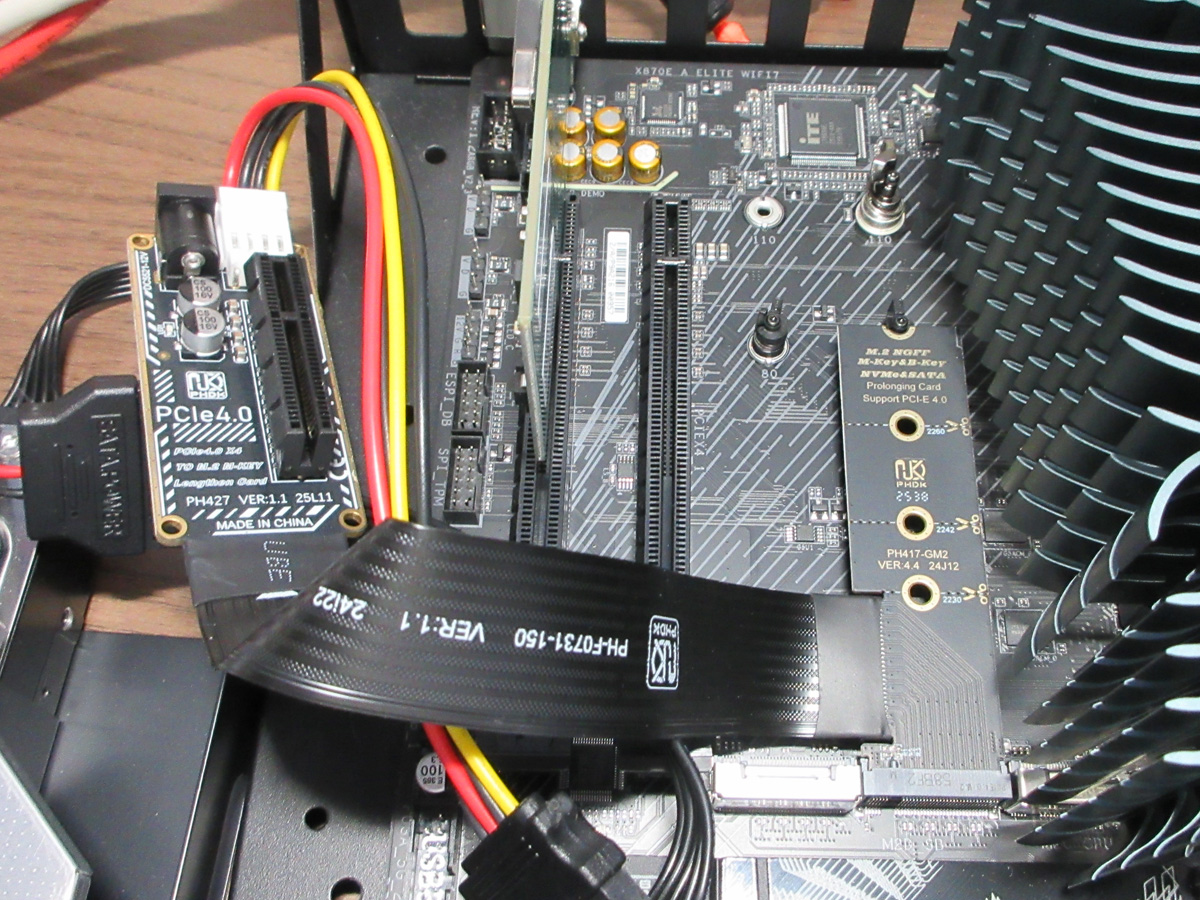

写真では、M2D_SBスロットにPCIeアダプタを取り付けていますが、M2A_CPU、M2C_CPU、M2B_CPUでも同様にPCIeアダプタを取り付けてテストを行います。
3. M.2スロット用PCIeアダプタのテスト
動作確認済みのPCIeカードを用いてテストを行います。

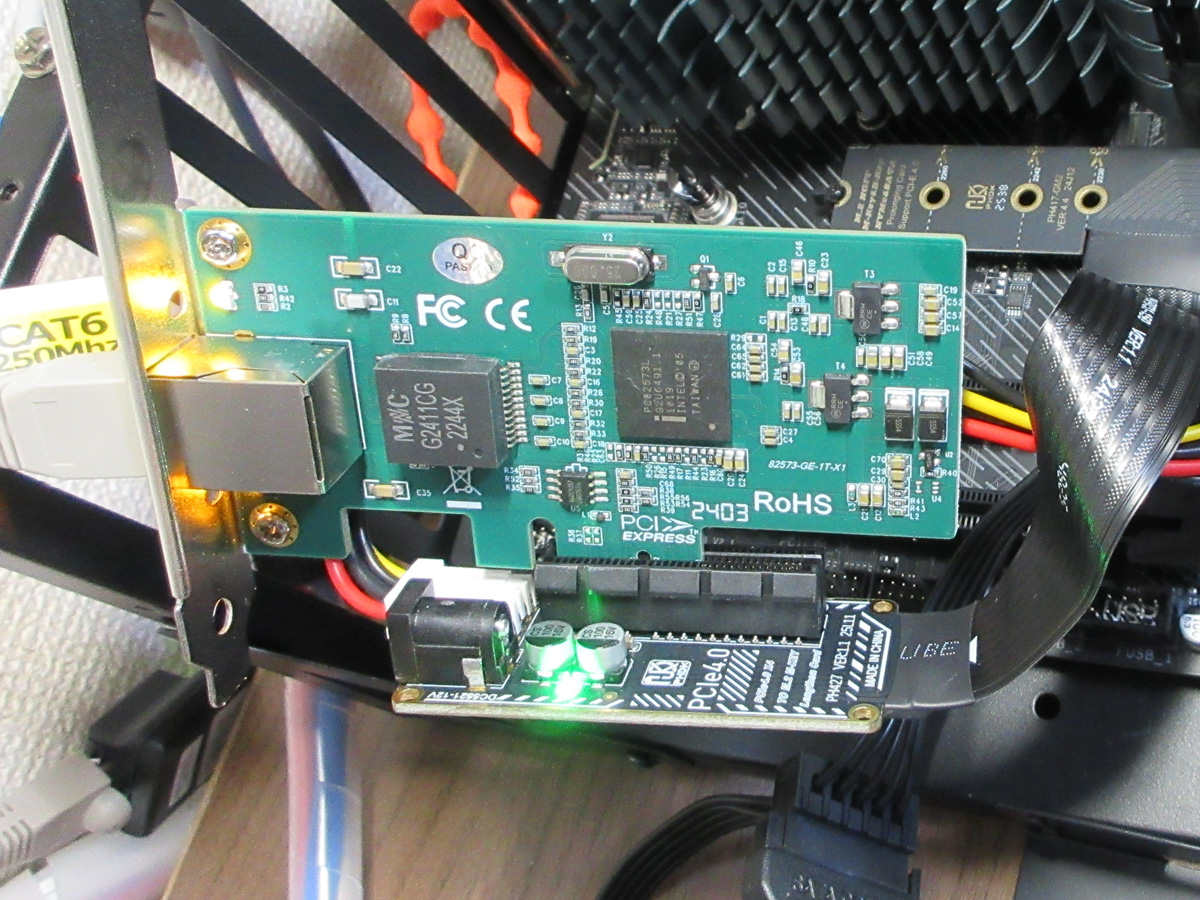

今回は、仮ネットワークとして動作確認済みの1GbEネットワークインターフェースカード（NIC）［*4］を用いて動作確認を行います。
LinkUp LEDが点滅していますので、動作しているようには見えます。
LinkUp LEDだけでは、正常に動作しているのかわかりませんので、FreeBSDのと”dmesg”、”ifconfig"と”ping”コマンドで動作確認をしておこうと思います。
(1)M2C_CPUスロット

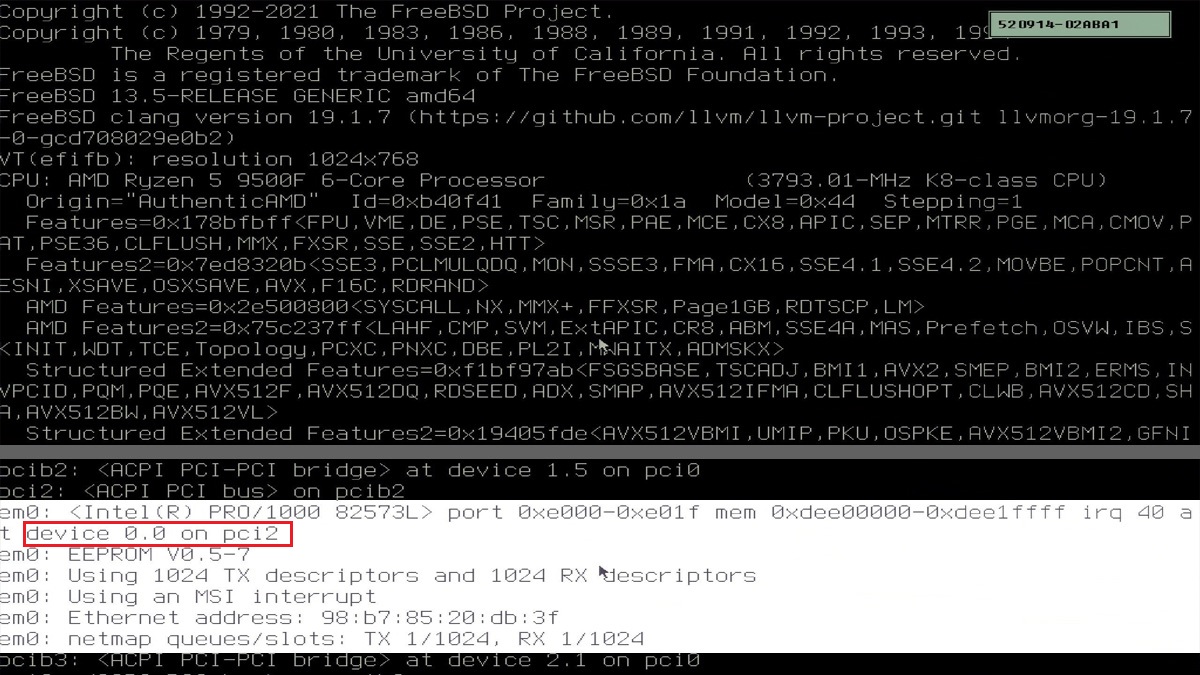

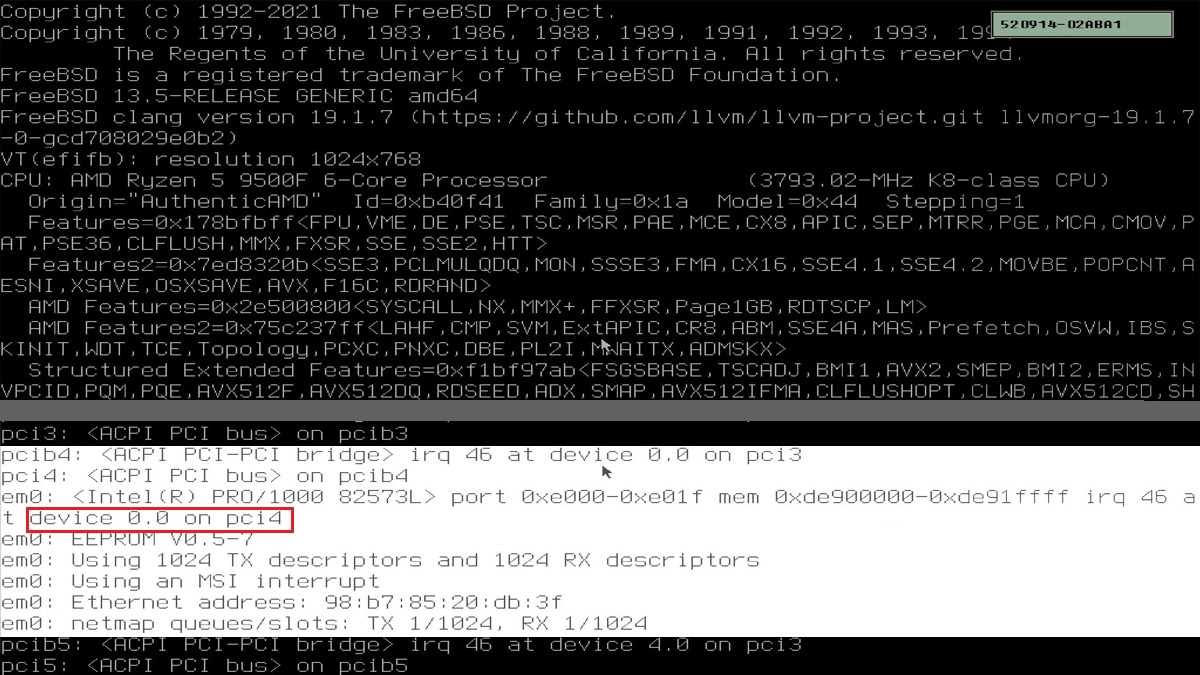

M2C_CPUスロットはバス”pci2”として取り扱われ、デバイスドライバーは正常に読み込まれています。

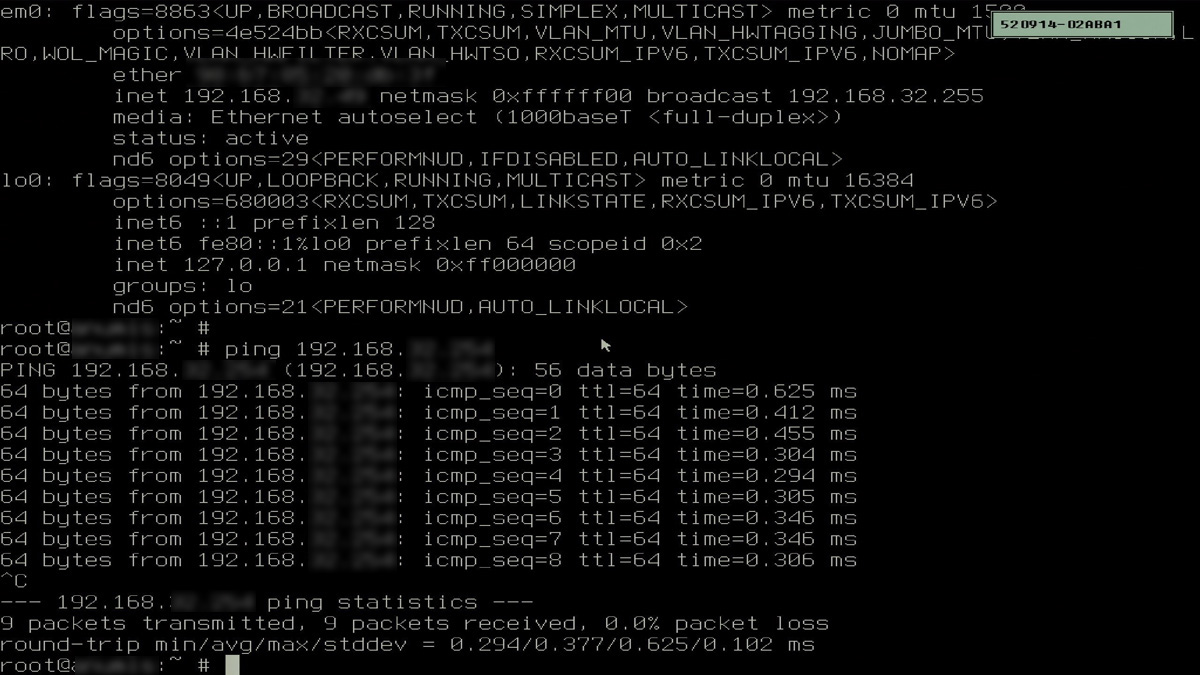

”ifconfig”で確認すると、正常に”em0”としてコンフィグレーションされています。
デフォルトゲートウェイにpingを打つと、正常にレスポンスがありますので、M.2スロット用PCIeアダプタは正常に動作しています。
(2)M2D_SBスロット

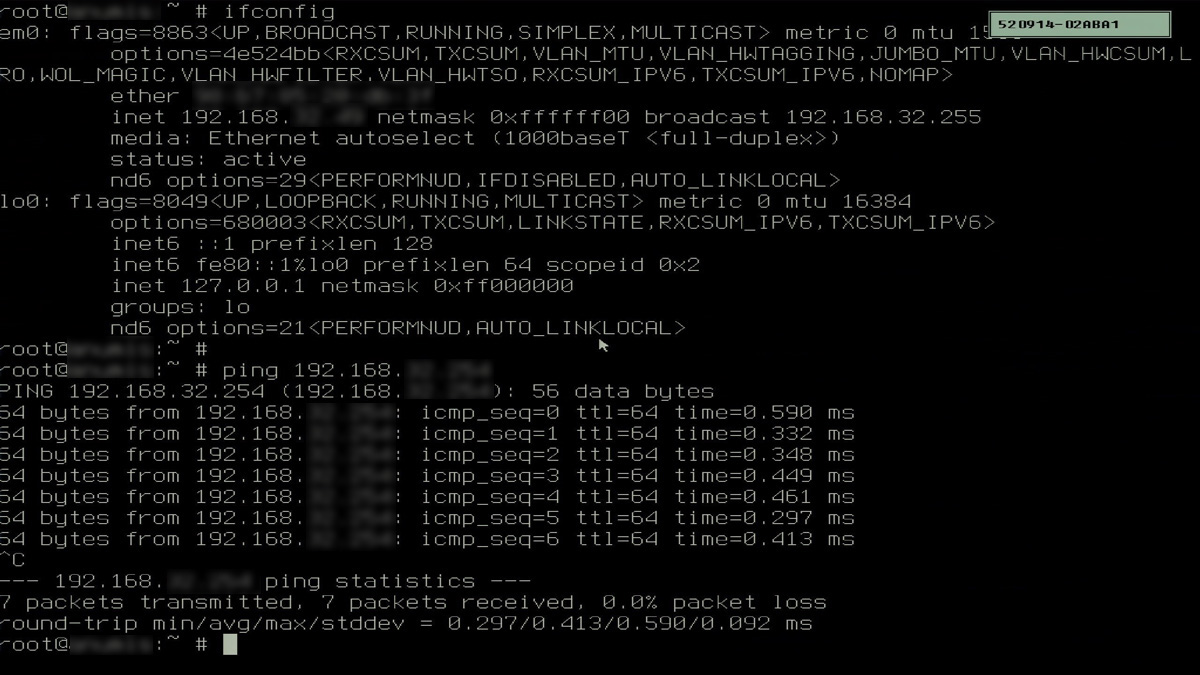

デフォルトゲートウェイにpingを打つと、正常にレスポンスがありますので、M.2スロット用PCIeアダプタは正常に動作しています。
(3)M2A_CPUスロット／M2B_CPUスロット

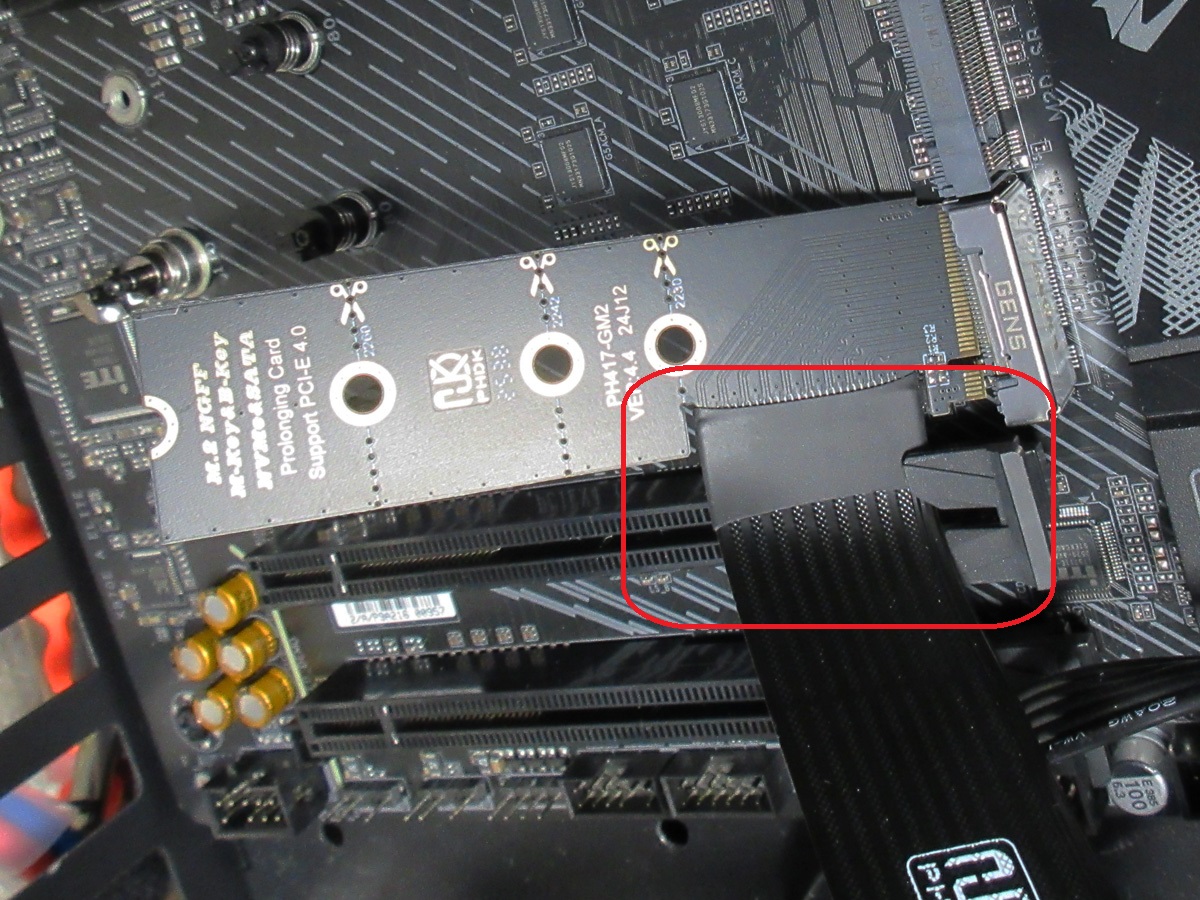

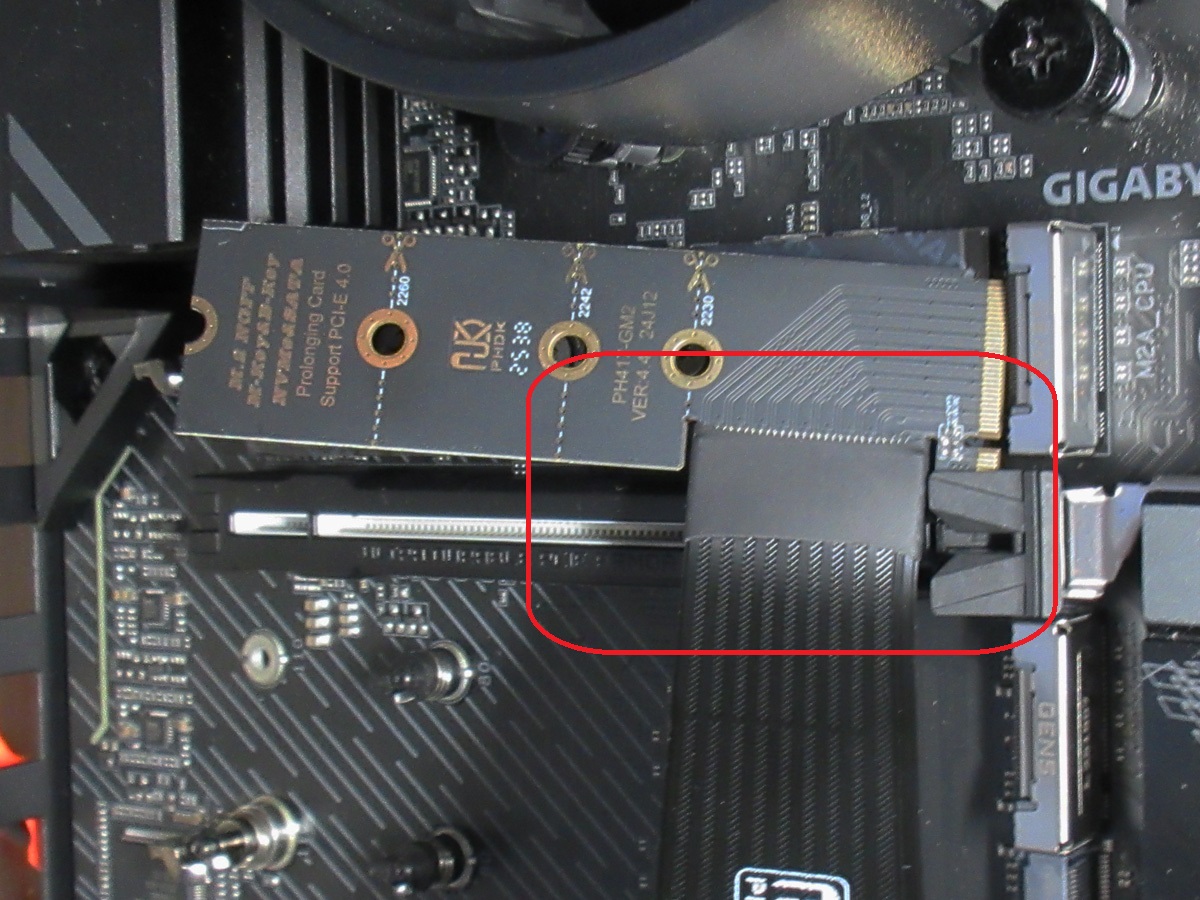

今回購入した”M2.スロット用PCIeアダプタ”は、真横に出ているケーブルが隣の"ｘ１６スロット”と干渉して😖、M2A_CPUスロッ／M2B_CPUスロットでの確認はできませんでした😢。
M2A_CPUスロット
M2B_CPUスロット
M2A_CPUスロット／M2B_CPUスロットについてもしっかりと確認しておきたいので、別の形状のものを追加調達してテストを行おうと思います。
【次回に続く予定】
