BIOSアップデートを終えましたので［*1］、CPU／メモリー／GPUの組み込み、起動確認を行おうと思います【注*2】。
1. CPU／メモリー／GPUの組み込み
(1)CPUの取付け

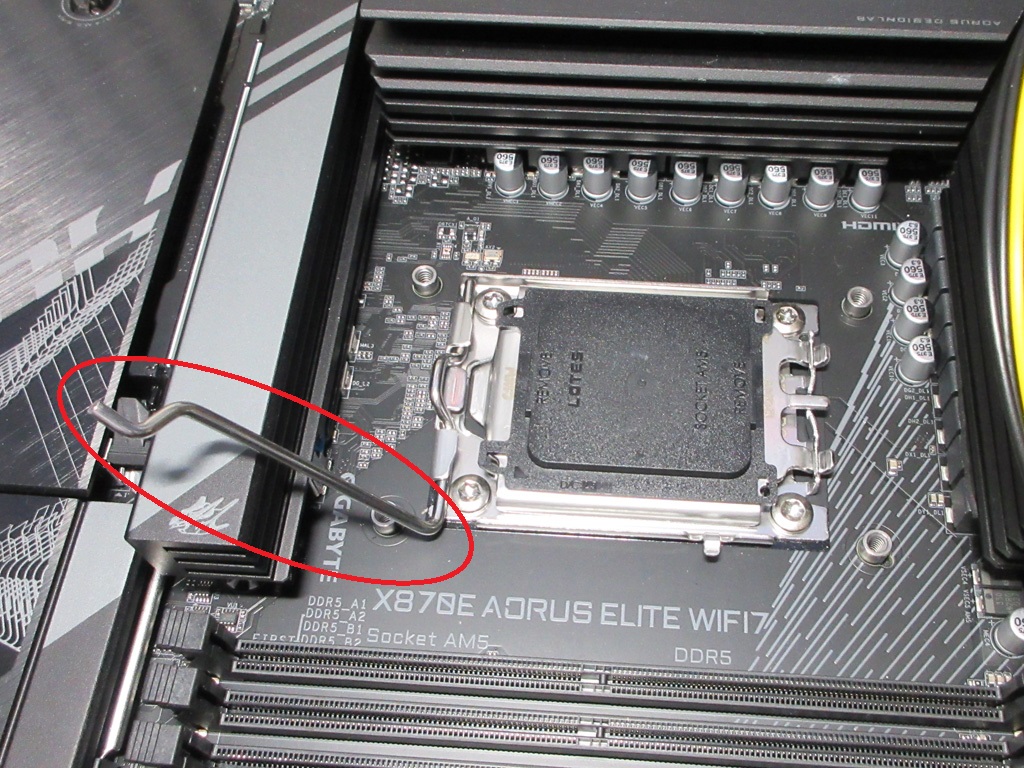

まずは、CPU固定プレートのロックを外します。

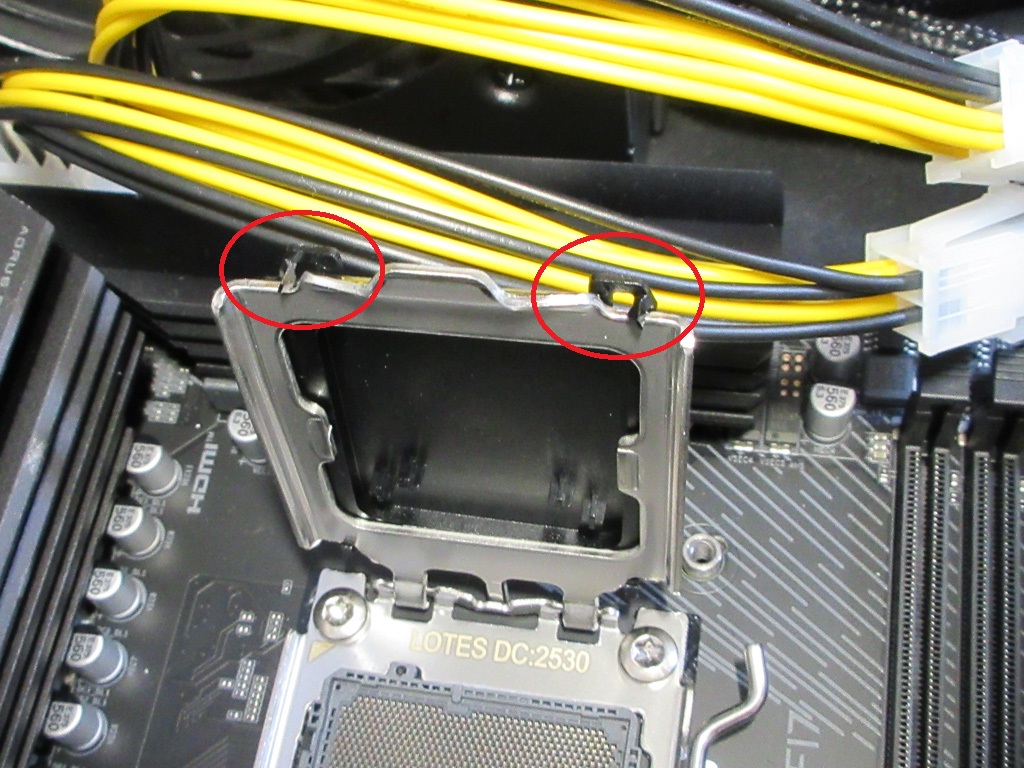

プラ製のソケット保護カバーは上側の2か所のツメを外すと簡単に外れます😀。

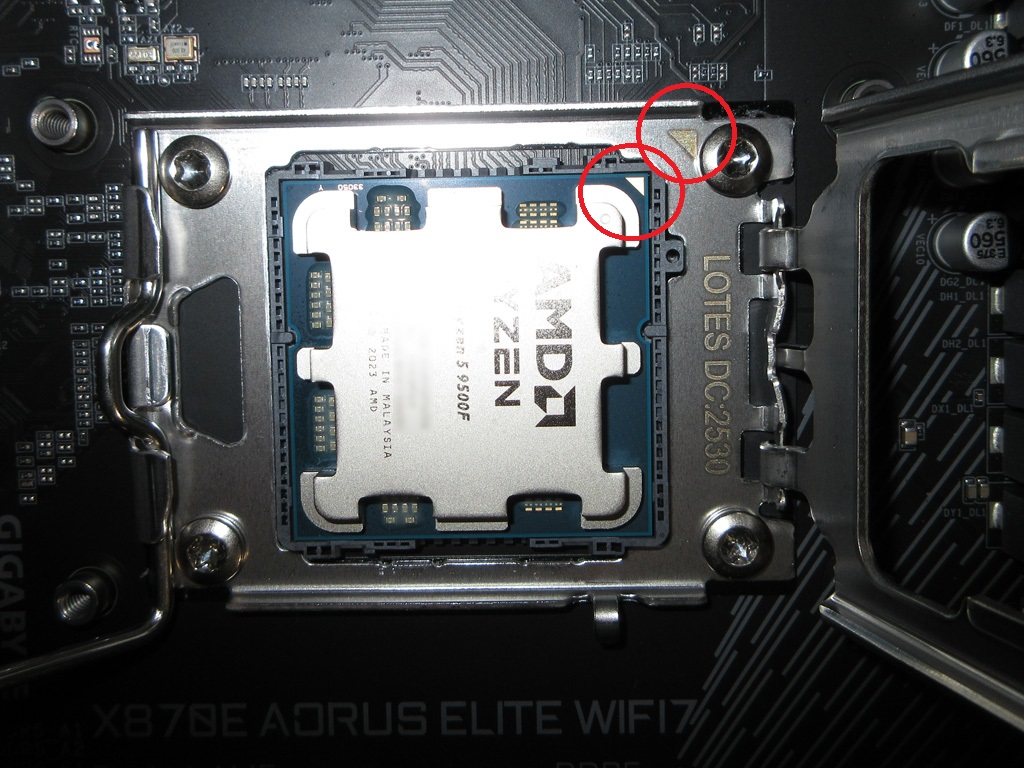

”CPU上の▲マーク”と”ソケットの▲マーク”を合わせて、ソケットにCPUを載せます。

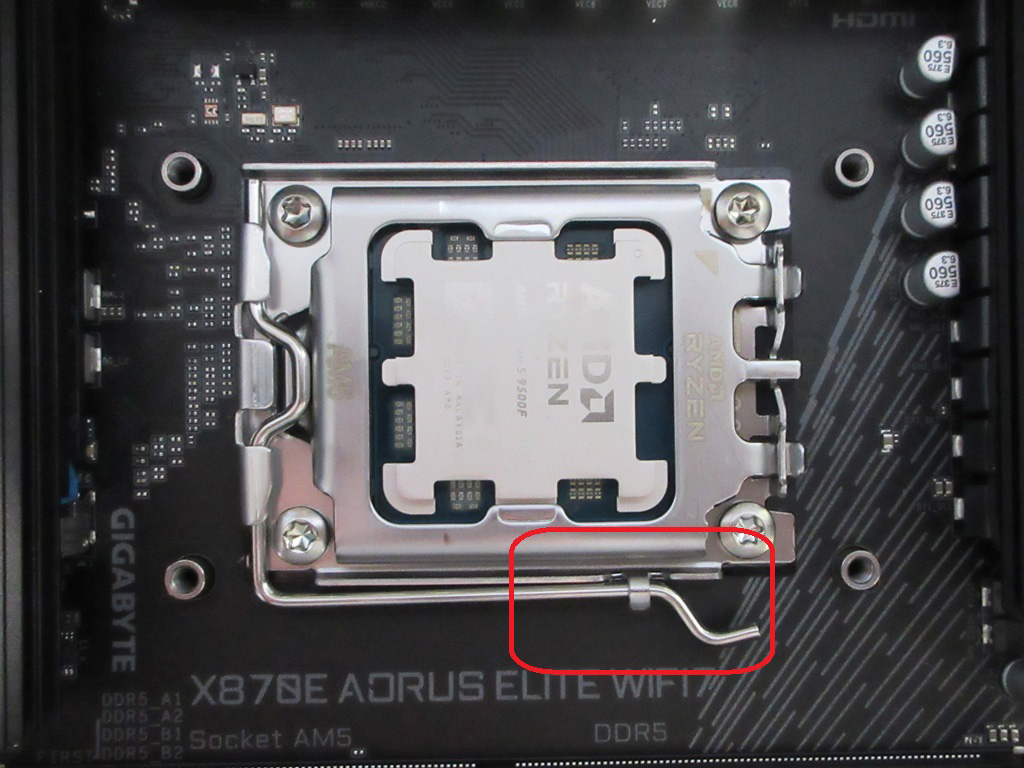

CPU固定カバーを閉じて、CPU固定カバーをロックします。

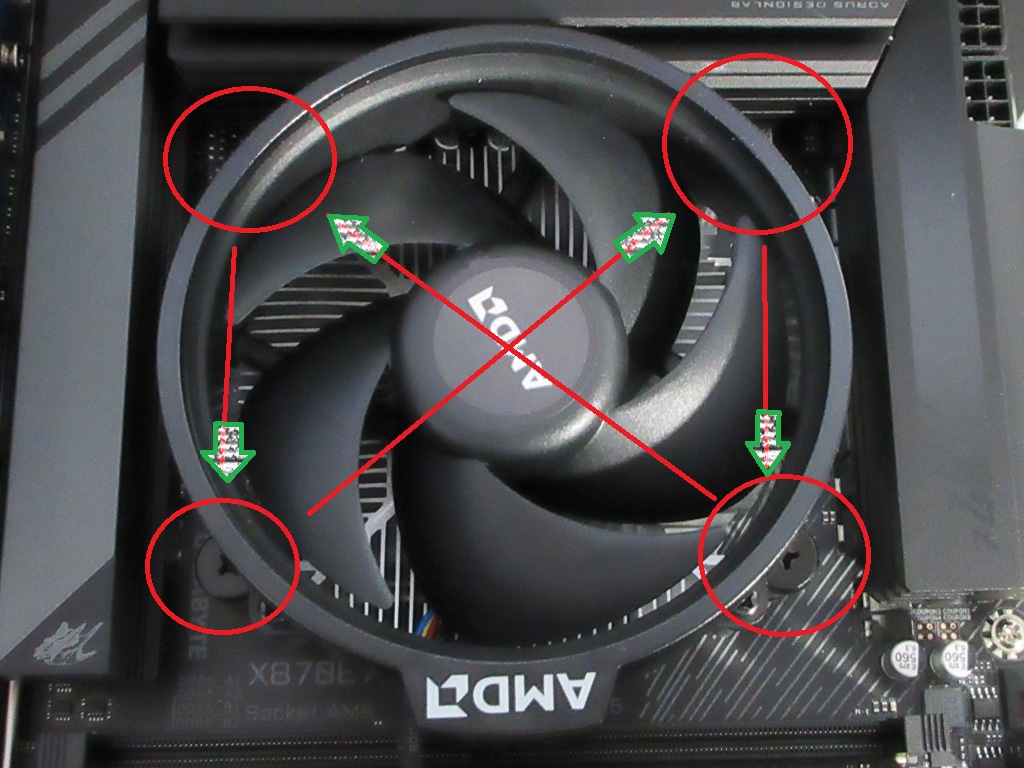

まずは、"Wraith Stealth cooler"の載せて、4か所のネジを対角線をなぞるように基盤上のスペーサーナットに軽くかむ程度に固定します。
4か所のネジを軽く固定したら、トルク目盛り３（約5.7kgf-cm）で、対角線をなぞるように固定します。
トルク目盛りはこちらのドライバーのトルクストッパー目盛りになります。
お持ちのドライバービットの長さがなりず、ドライバーが部品と干渉するときは、延長ビット（*3）を組み合わせると便利です。
最後に、"Wraith Stealth cooler"の電源コードをM/B上のCPU用ピンヘッダーに取り付けます。
(2)メモリー取付け

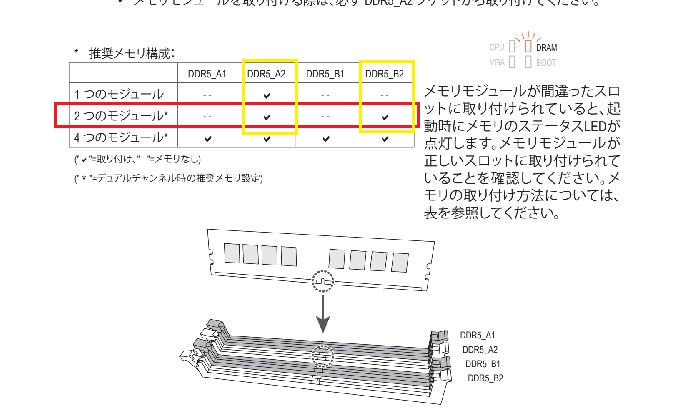

メモリーを取り付けるスロットは、モジュール枚数によって指定されています。

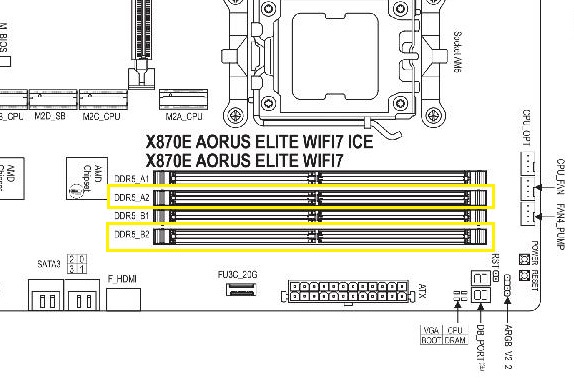

今回は、２枚のモジュールを装着しますので、スロットは"DDR5_A2"、"DDR5_B2"になります。
"DDR5_A2"、"DDR5_B2"は、フロント側から1スロット目とスロット目になります。

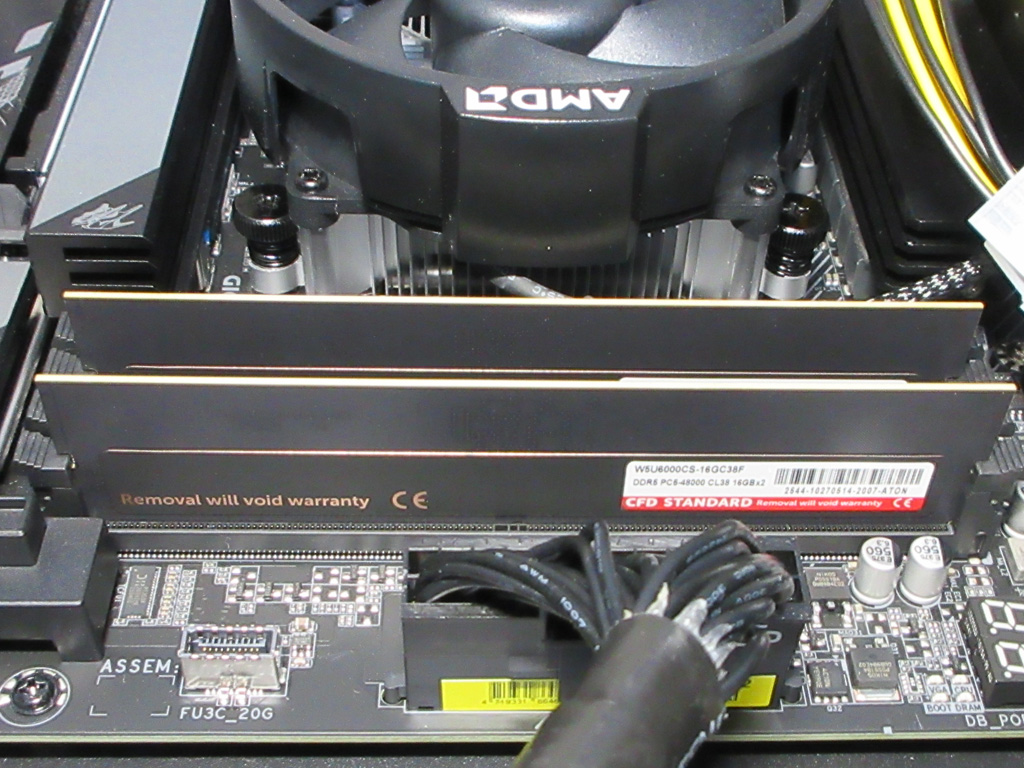

手の静電気を逃がしてからメモリーを"DDR5_A2"、"DDR5_B2"スロットに刺して、しっかりと固定します（*4）。
(3)グラフィックカード取付け
グラフィックカードをCPU直結の"PCIe x16（X16、x8モード）"スロットに取り付けます。

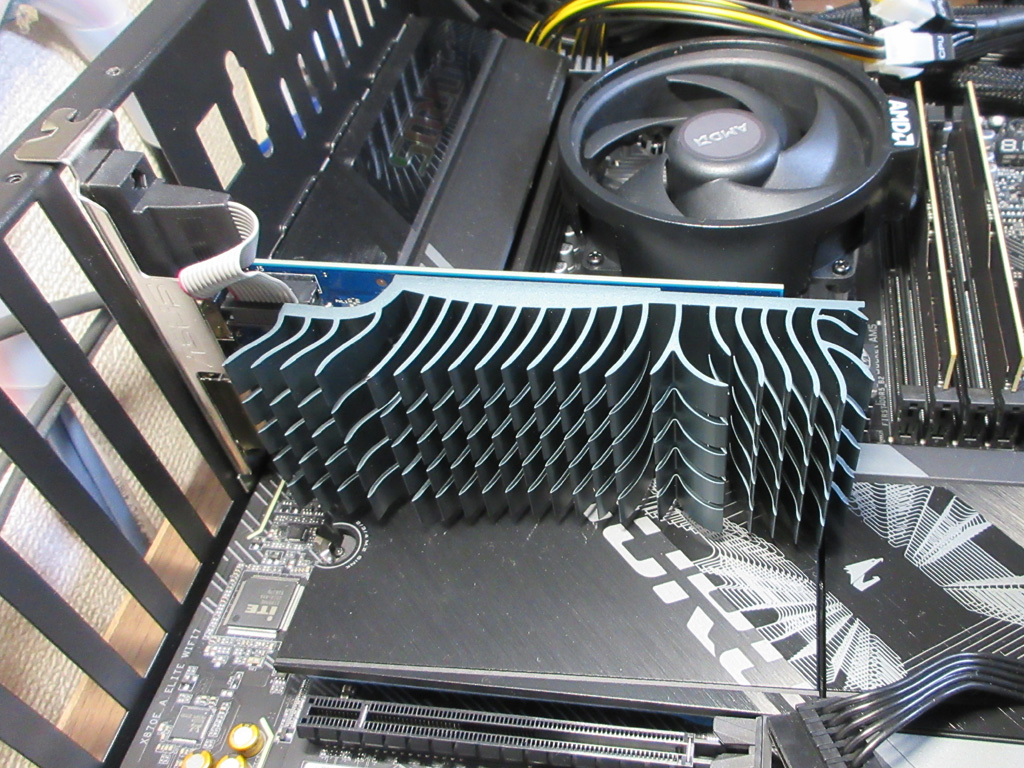

今回、購入した”ASUS GT710-SL-2GD5-BRK-EVO”、商品紹介では”1スロットサイズで完全ファンレス”と表記されていましたが、結局、ヒートシンクが大きくて、隣のスロットを潰しています😵。
2. 起動確認

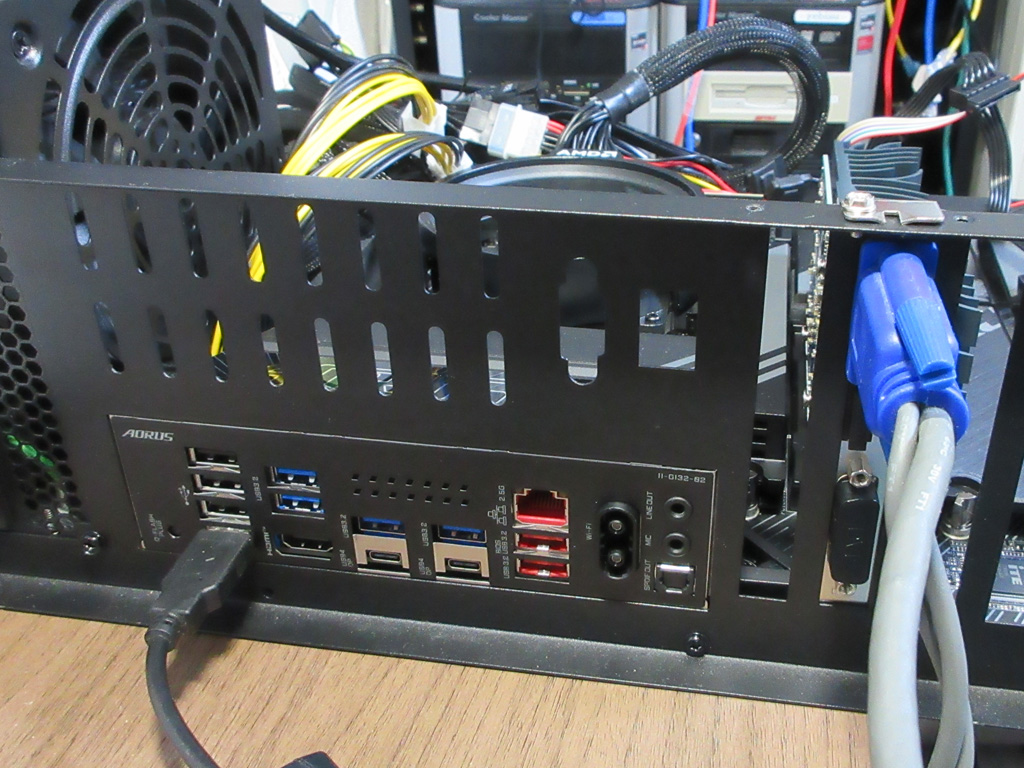

ディスプレイケーブル、キーボード／マウスUSBケーブルを刺してから、"POWER"ボタンを押して、システムを起動します。

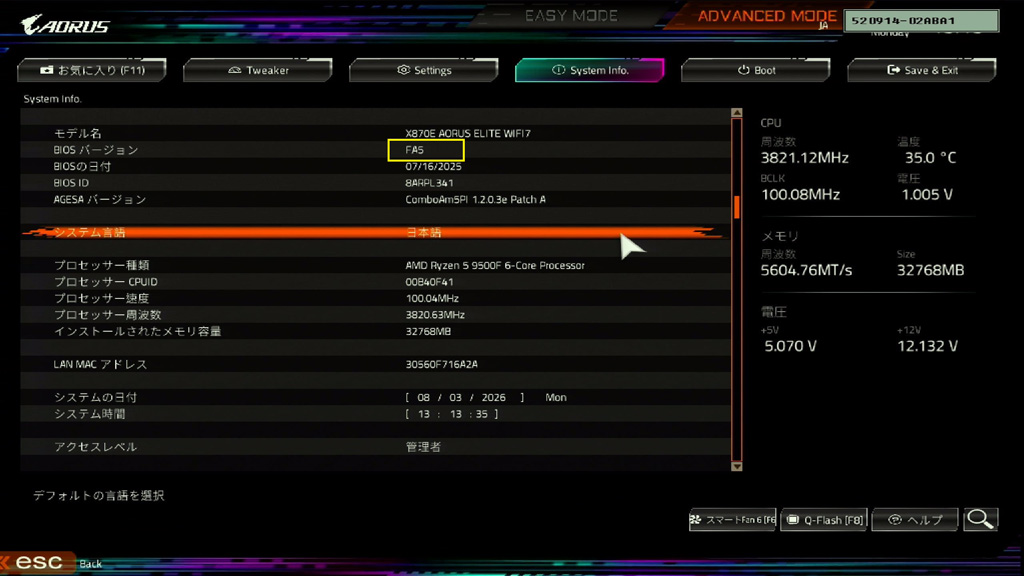

起動したら、BIOS画面に自動的に入りますので、"System Info."を確認します。BIOSバージョンは”FA5”になっています😀。
無事起動できまし😀た。
”BIOSの最新版へのアップデート”、”FreeBSD13.5のインストール＆設定”、”10GbE化に必要なNIC他のテスト”と作業を進めていこうと思います😀。
【次回に続く】
