これまでミリネジ(M3,M4,etc)が主だったため、インチネジ（#5-32/UNC）のタップは持っていませんでした。
外部Discユニットを改造［*1］するために、#5-32/UNCタップを試してみました【注*2】。
- 稿ネタが前後している［*3］ことをお詫び申し上げます🙇♂️
”#6-32/UNC”ネジは、3.5吋ハードディスク(HDD)の固定用や拡張スロットのボード固定用等に使われているネジになります。
"M3"と"#6-32"の比較
| 規格名 | 呼び径 (太さ) |
ねじ山 | 主な用途 | ||
| 間隔 | 角度 | 下穴径 | |||
| M3 | 3mm | 0.5mm (並目) |
60度 | 2.6mm | SSD等 |
| #6-32 UNC（*4） |
#6 約3.48mm (0.138吋) |
約0.79mm （*5） |
60度 | 2.8mm | 3.5吋HDD、 拡張スロット、 PCケース等 |
1. タップ選定
試してみたのは、”オーソドックスなストレートタップ”と”スパイラルタイプ”の２種類。
メーカーは比較的安心感を持っている”uxcell”製です😀。
2. タップ切りをしてみる

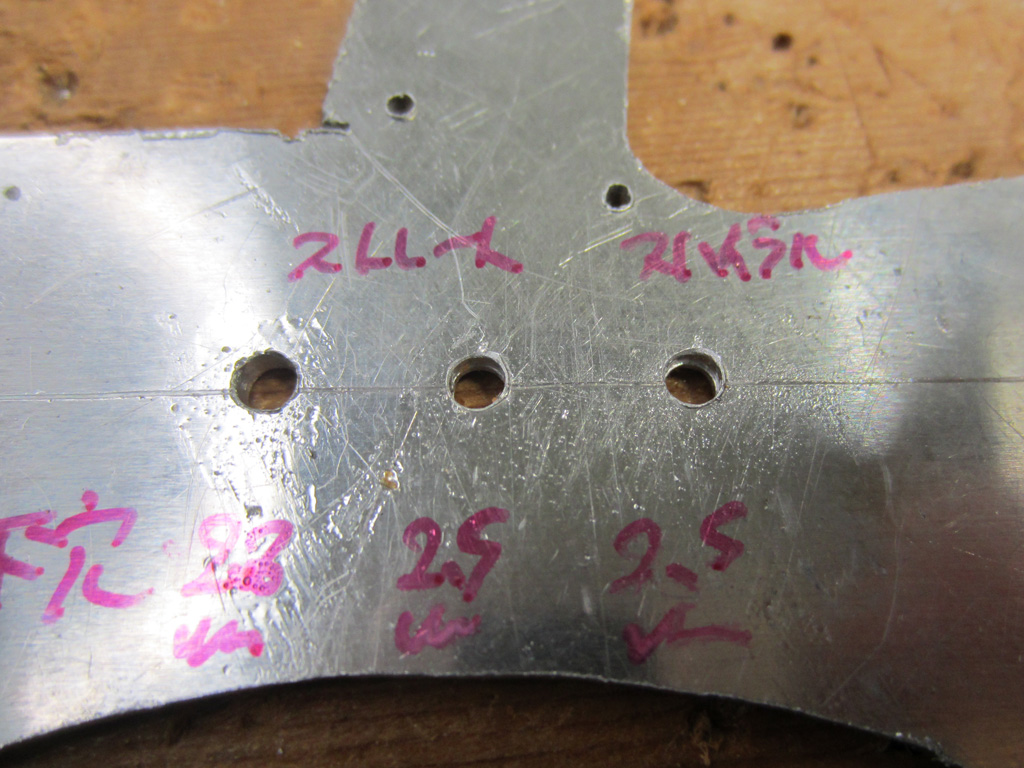

(1)下穴あけ
下穴を開ける際、ドリル径を順次大きくしていくのにチャックを使うのが僅かとは言え手間なので、電動ドリルのドリル刃ビッドセットも併せて購入（*6）。
”同じ径の物を多数持つ必要はないや”と思っていたため購入していませんでしたが、
実際に使ってみると、最近は穴あけは、主として電動ドライバーで行っているため、
ドリル径を変えていくときに、サッと交換できるので、作業効率が格段に上がりました😀。

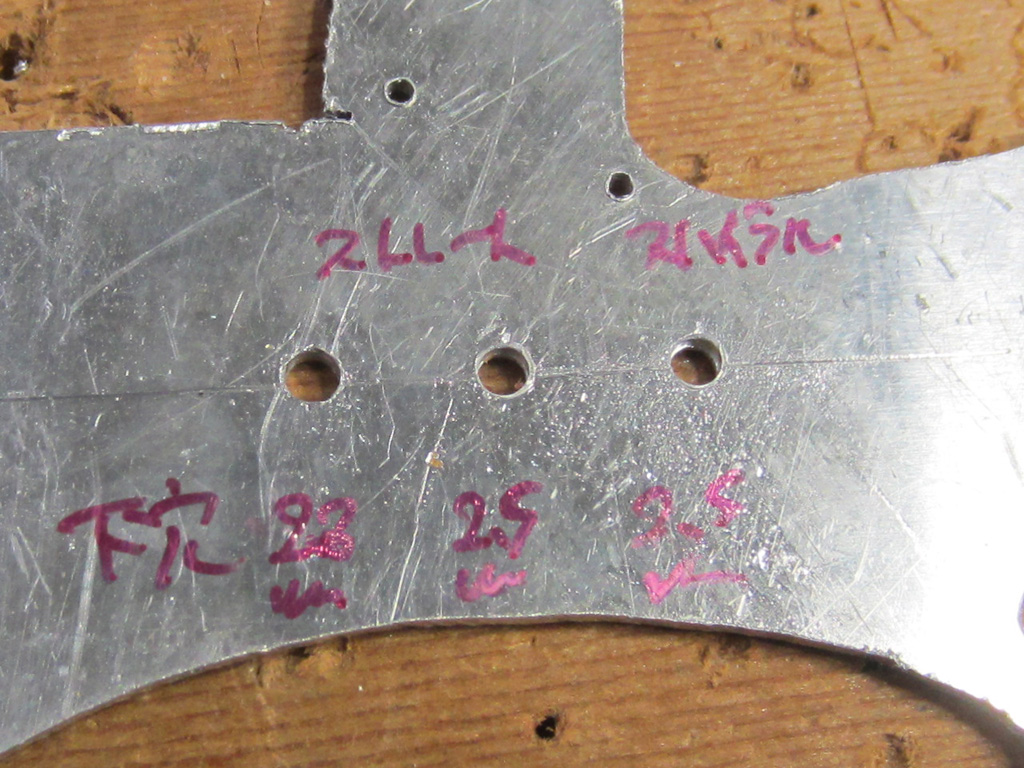

残り1か所はΦ2.8mmまで広げて、”ストレートタップ”でタップ切り試してみることにしてみました😀。
(2)タップ切り
引き抜く際も、指２本で回すだけで簡単にタップを外すことが出来ました😀。
ストレートタップの場合、上からかなり力を加えながら、回さないとタップが食い込んでくれません😰。
下穴径が、Φ2.5mm/Φ2.8いずれの場合も同じです😮💨。

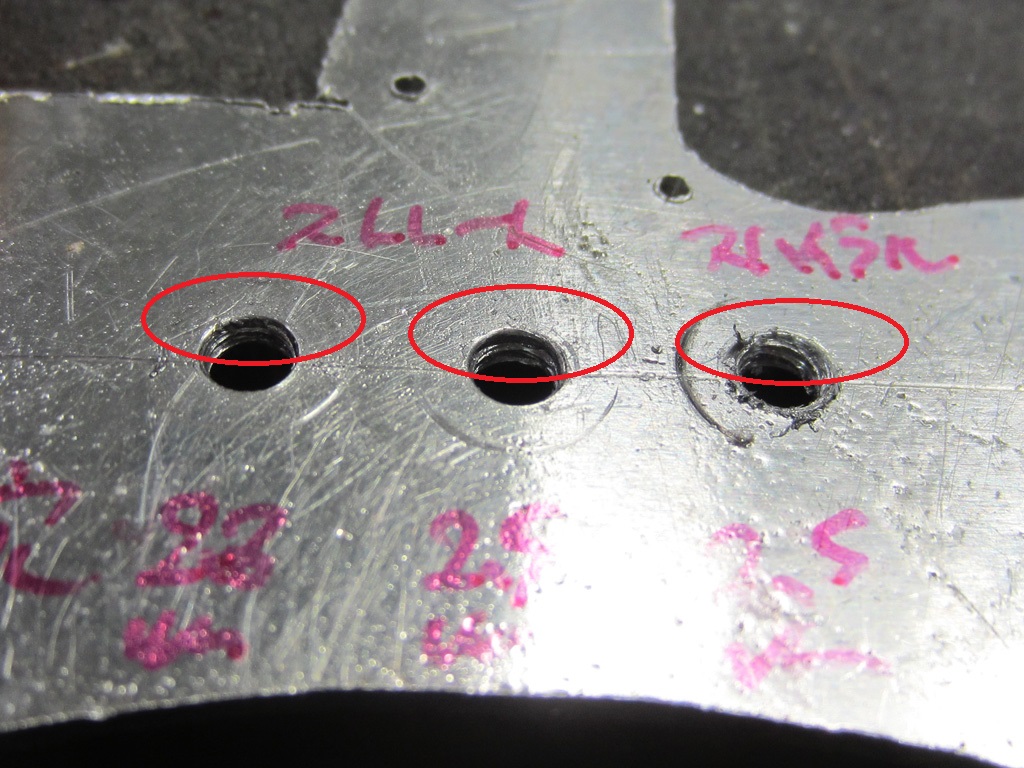

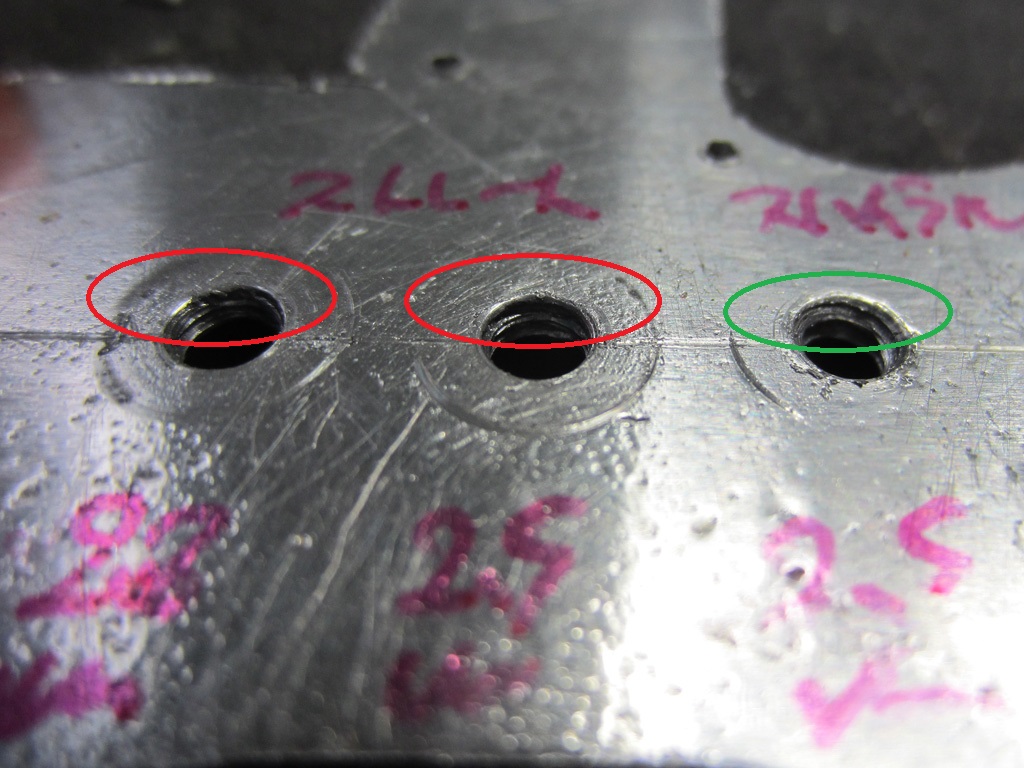

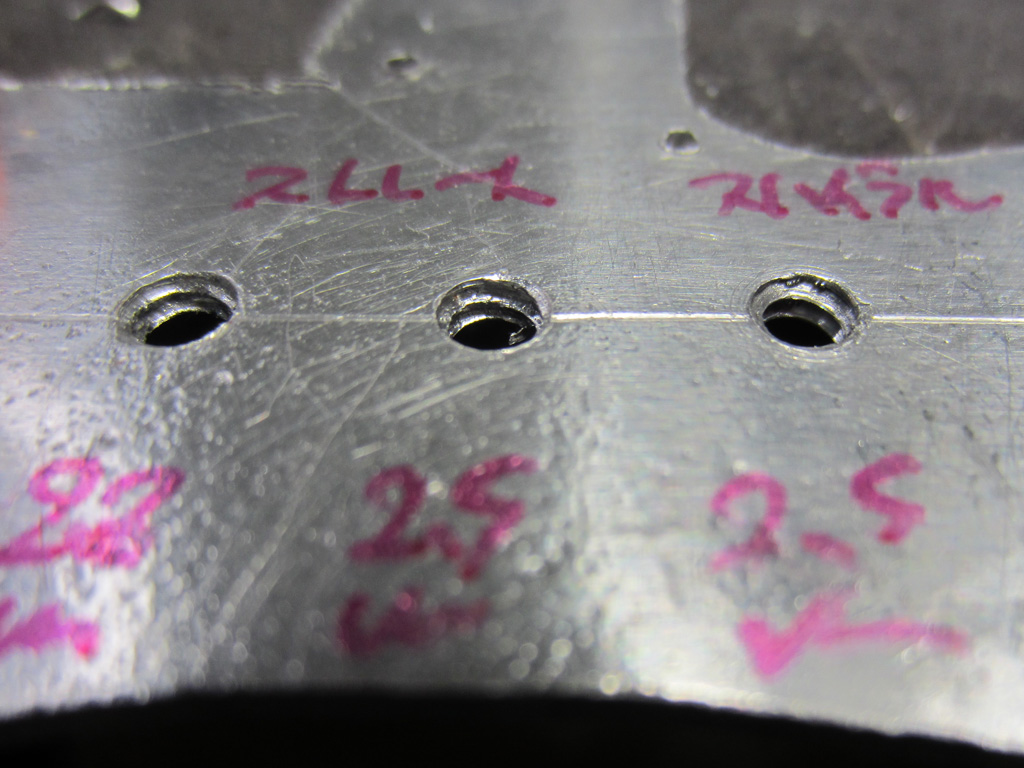

タップ切りの後、一見すると、いずれもタップが切れているように見えますが、拡大すると、スパイラルタップで切ったネジ山より、ストレートタップで切った方のネジ山の方が低くなります😨。
3. 切ったネジ山の耐久テスト
以下のトルクストッパー付き電動ドライバーを使って、切ったネジ山の強度を確認してみます。
具体的には、トルクストッパードリルの回転数を高速にして、トルク目盛りを１（約3kgf-cm）から順次、トルクを強くして切ったネジ山を舐める強度を確認します。
あえて、ドライバーの回転数を高速にするのは、トルクストッパーが機能した際に、ネジ山に応力を加えるためです🧑🔬。
ネジ山が低いので、強度が低くなった結果だと思います。
トルク目盛りを７（約11.1kgf-cm）にしたところネジ山を舐めてしまいました😅。
タップの食い込み具合が異なることで、ネジ山の高さが変わり、切ったネジの強度に差が出たと考えております。
見つける事が出来ていませんが、”#6-32/UNC”の中タップを使った場合には、ネジ山を切る場合に食い込み具合が異なり、結果は異なるかもしれません😅。
とりあえず、”ストレートタップ”はお蔵行にして😅、”#6-32/UNC”については、”スパイラルタップ”を使っていこうと思います😀。
