新しいアルミ製背面プレートに電子（SFF-8644）・電気（ACコネクタ）部品取り付け用穴の加工を行おうと思います。【注*1】
- 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇♂️
4. 電子・電気部品の取付け穴の加工準備

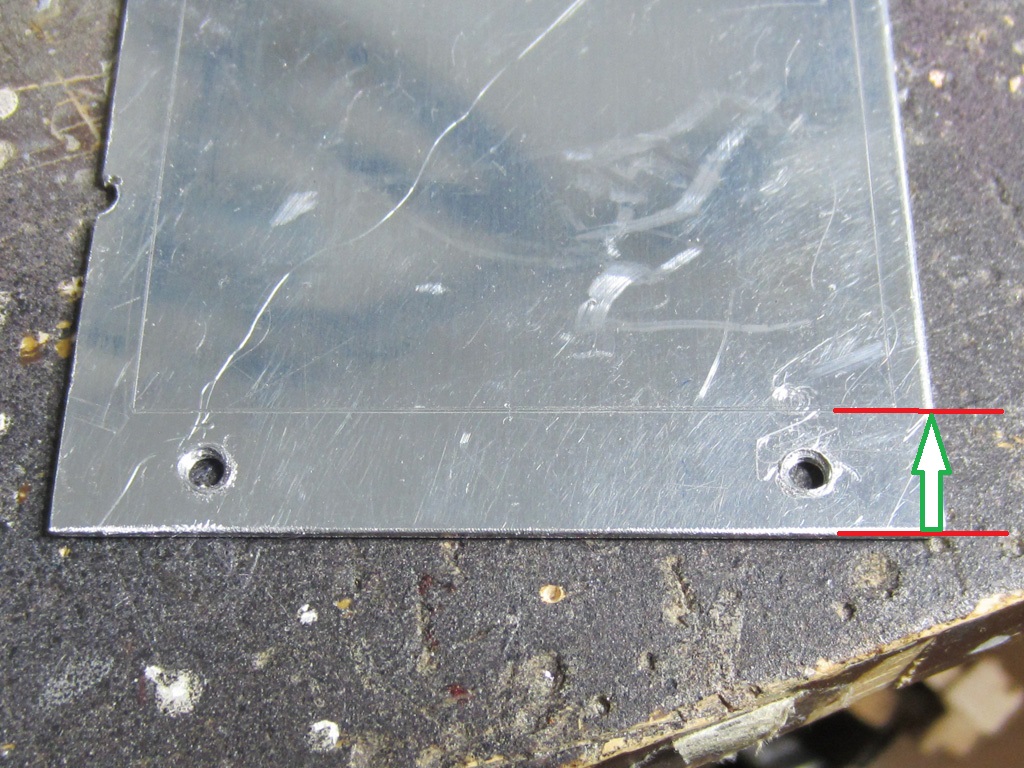

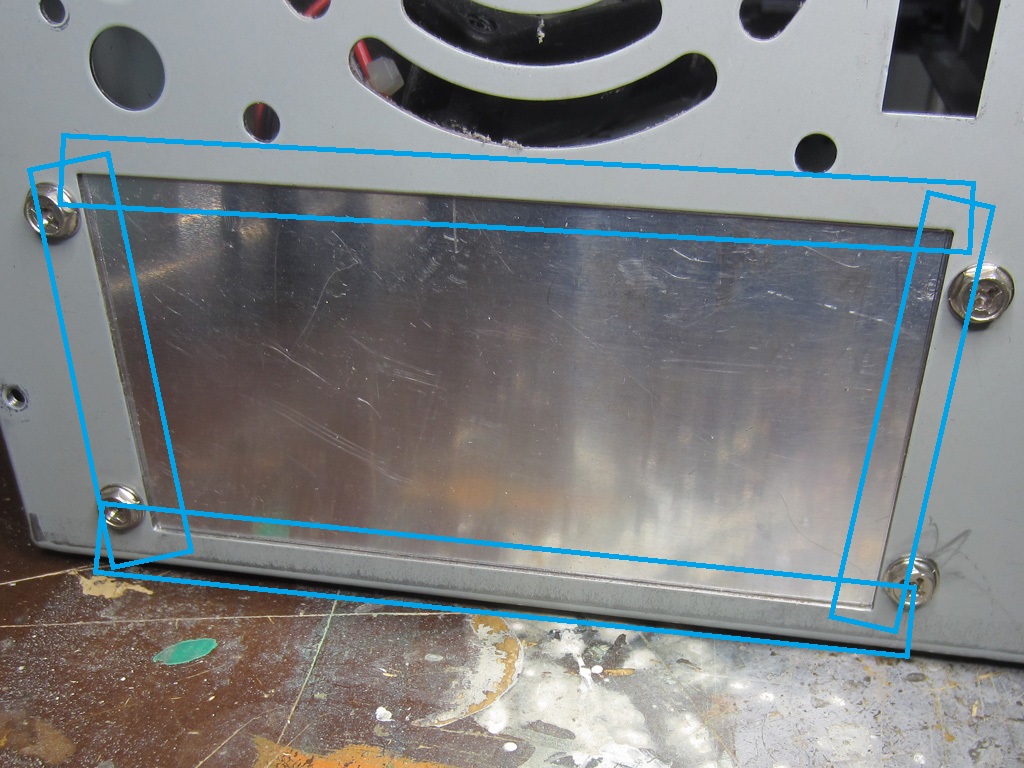

(1)背面プレート開口部の墨だし
(2)SFF8644コネクタ穴のケガキ
L定規（直角定規）と干渉するケースファンを作業前に外しておきます。

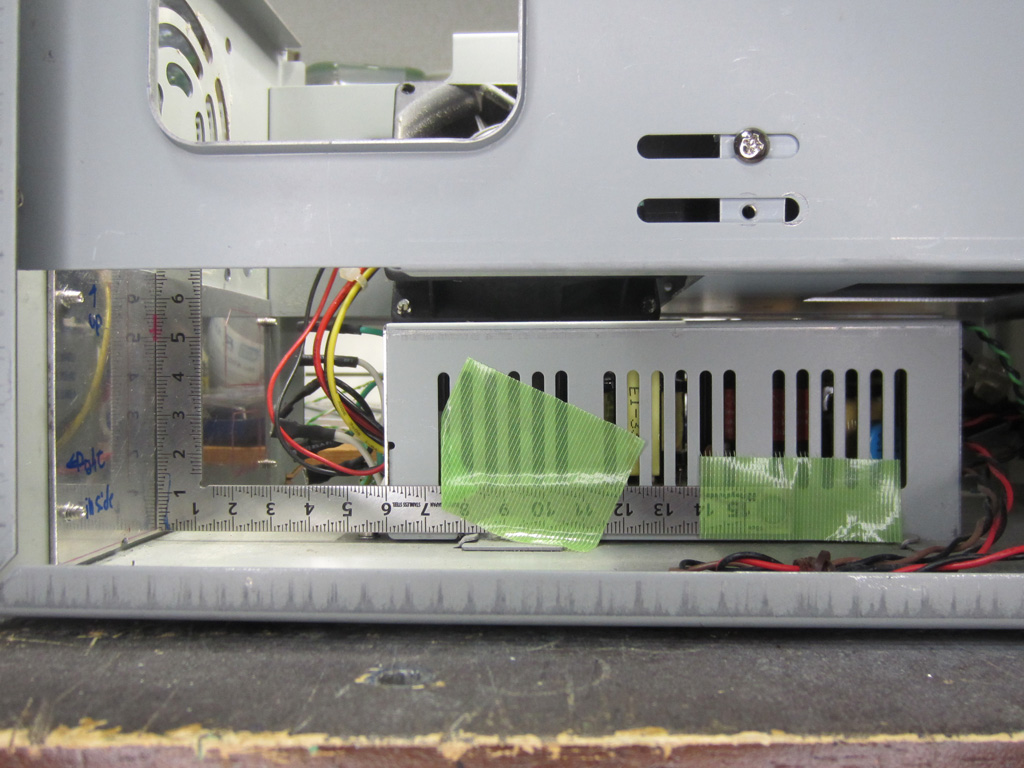

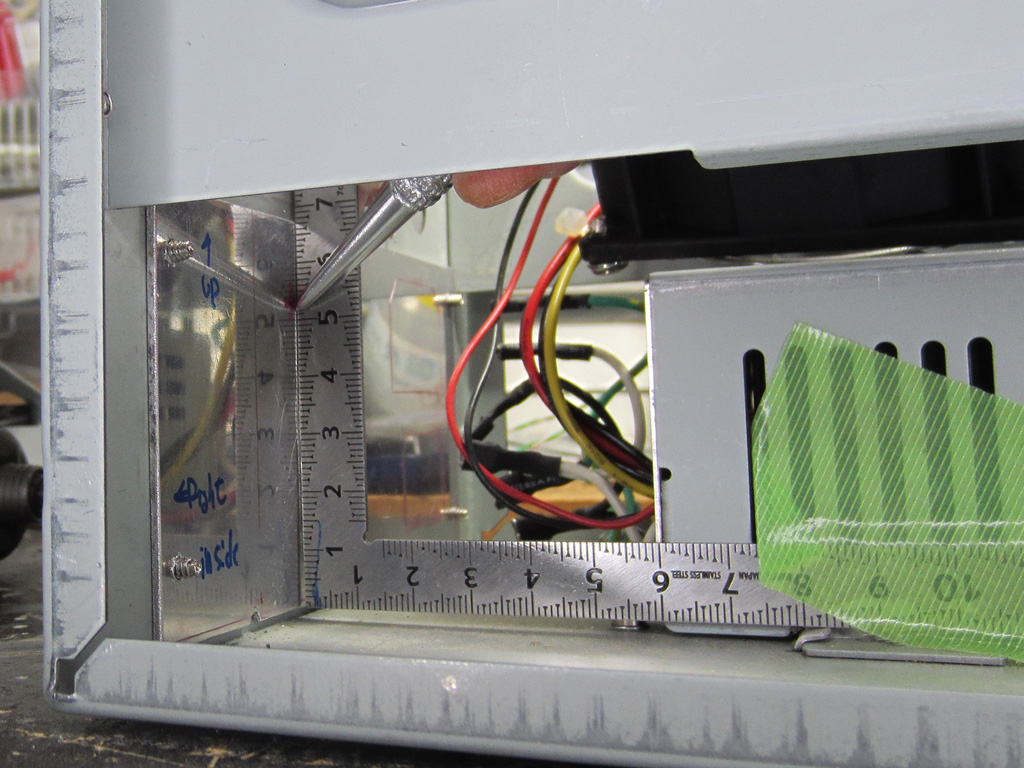

スペーサーをケース底部において、定規などを載せてクリアランスを確保します😀。

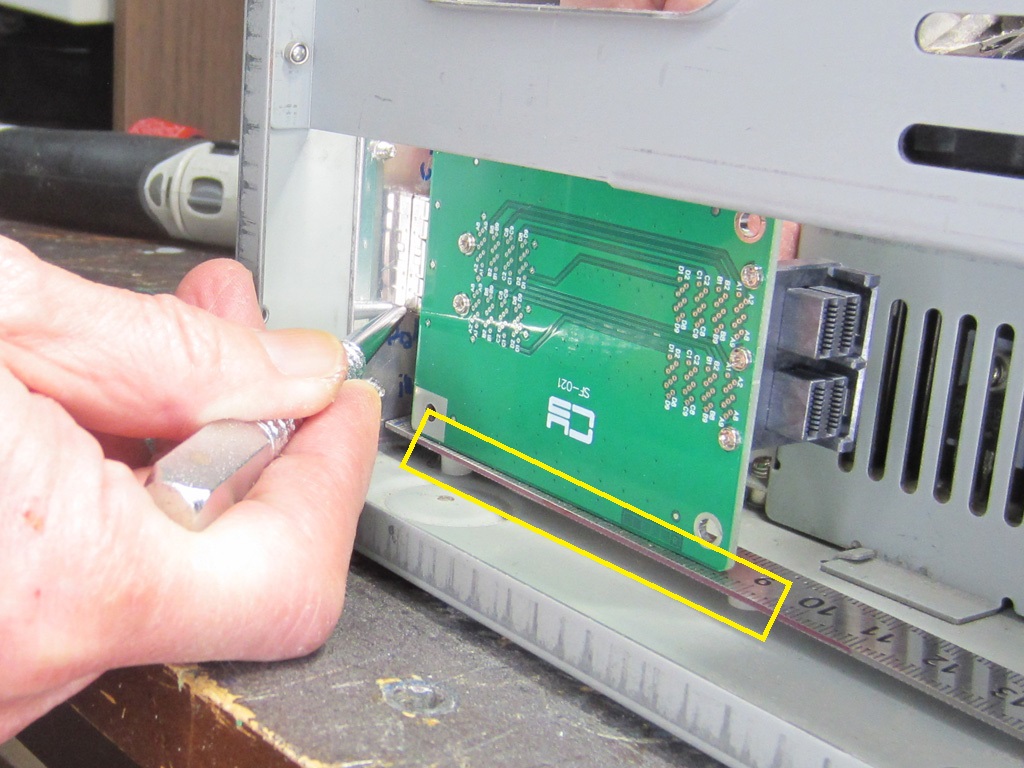

その上に”SFF-8644/8643アダプタ基盤”を載せて、基盤下部のクリアランスを確保したうえで、”SFF-8644コネクタ”下端高さに軽くケガキ線を入れておきます。

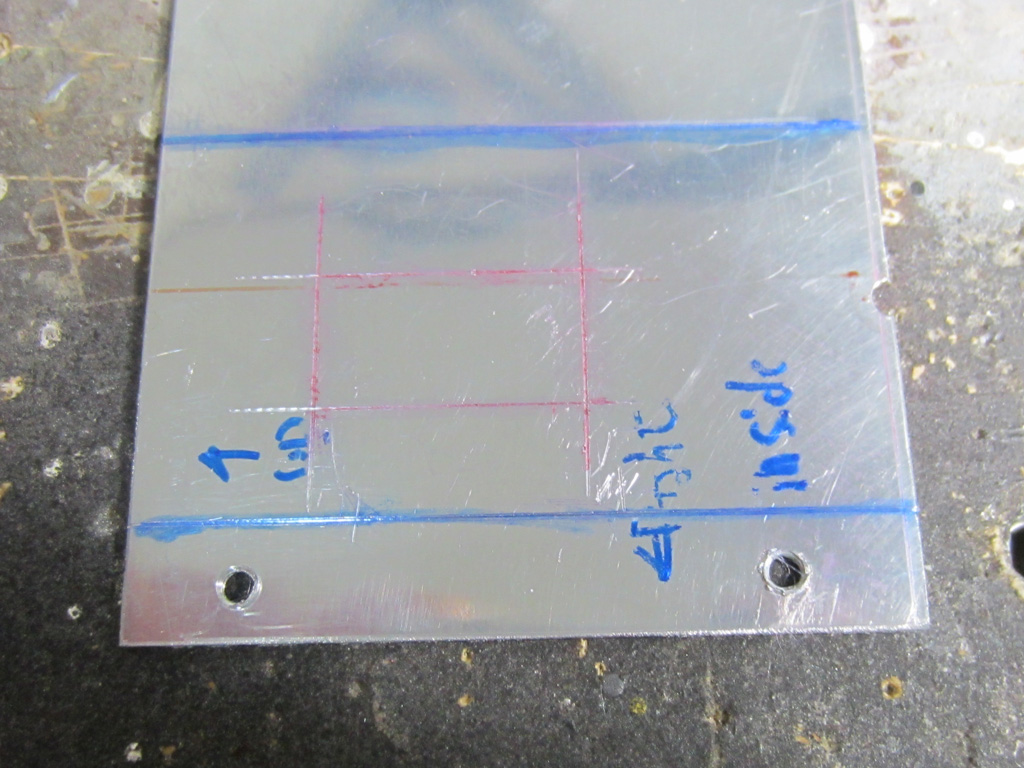

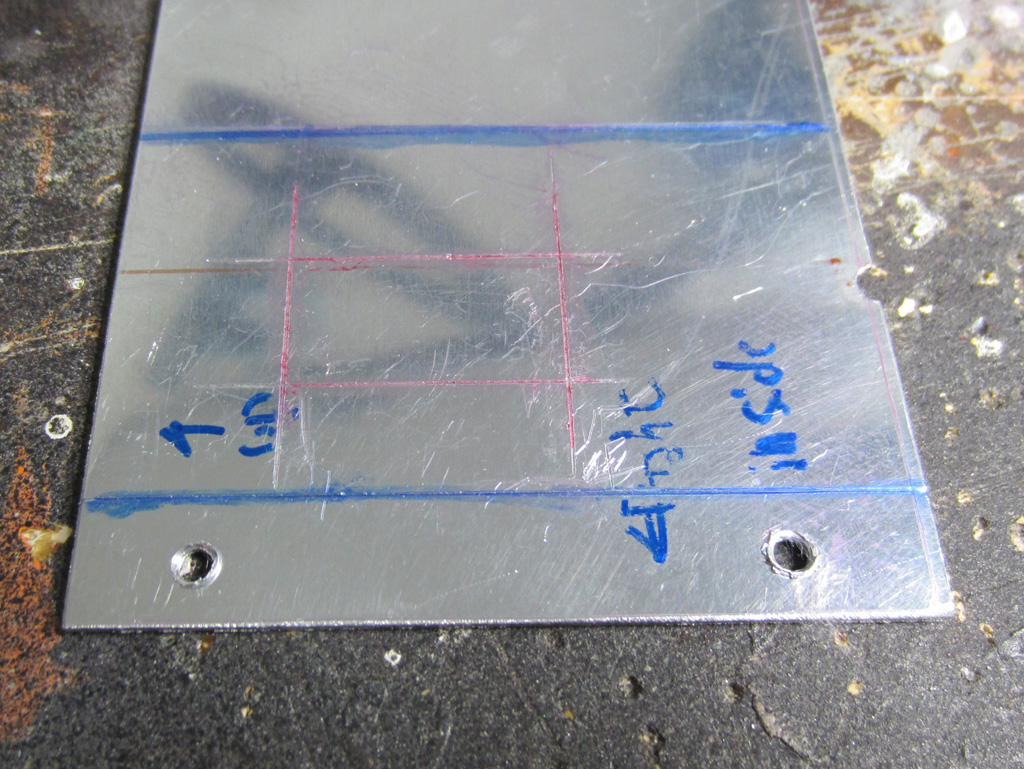

背面プレートをケースから取り外し、”SFF-8644コネクタ”下端高さを基準にして、”SFF-8644コネクタ”用の穴あけ範囲にケガキ線を入れます。
(3)電源コネクタ取り付け穴のケガキ
オリジナルの背面プレートからアルミ板の背面プレートを外します。

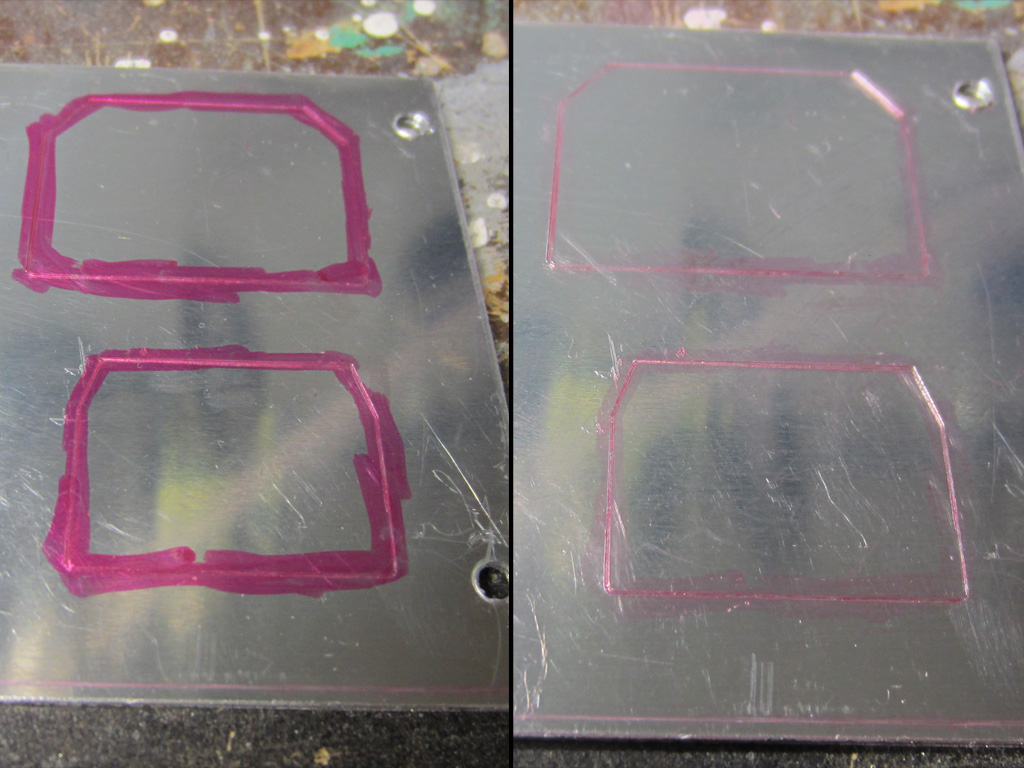

ケガキ線の上を油性マジックでしっかりとなぞります。
アルコール除菌ウエットティッシュで表面を拭くとケガキ線の凹み部分に切り出し位置がはっきりと残ります。

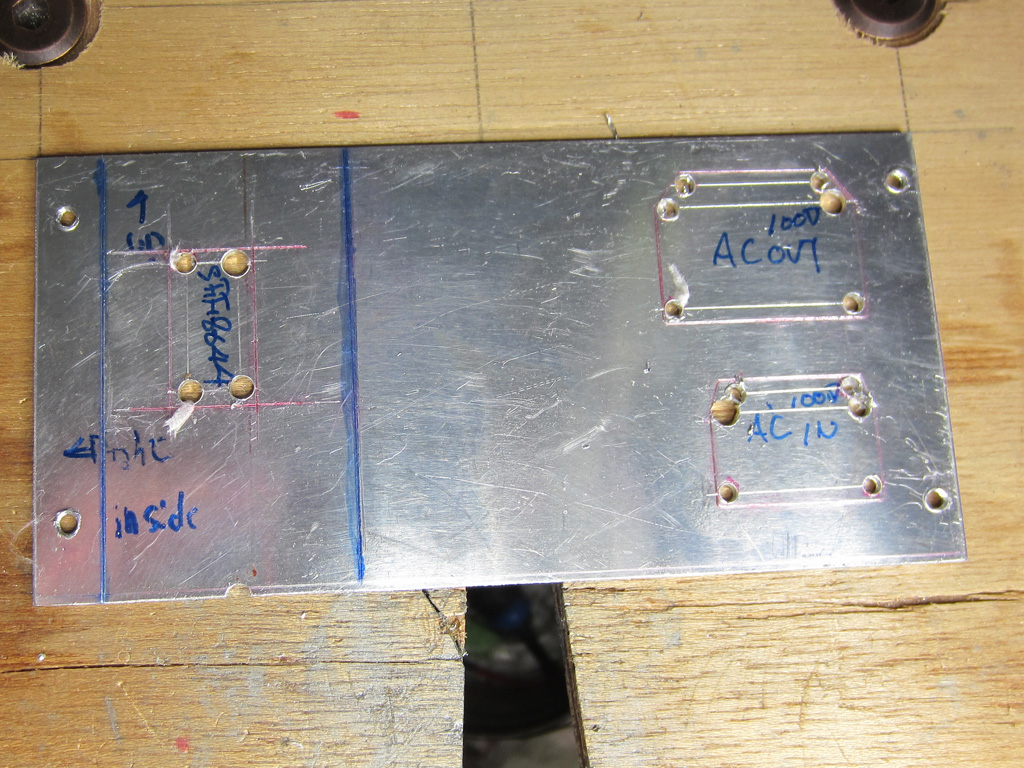

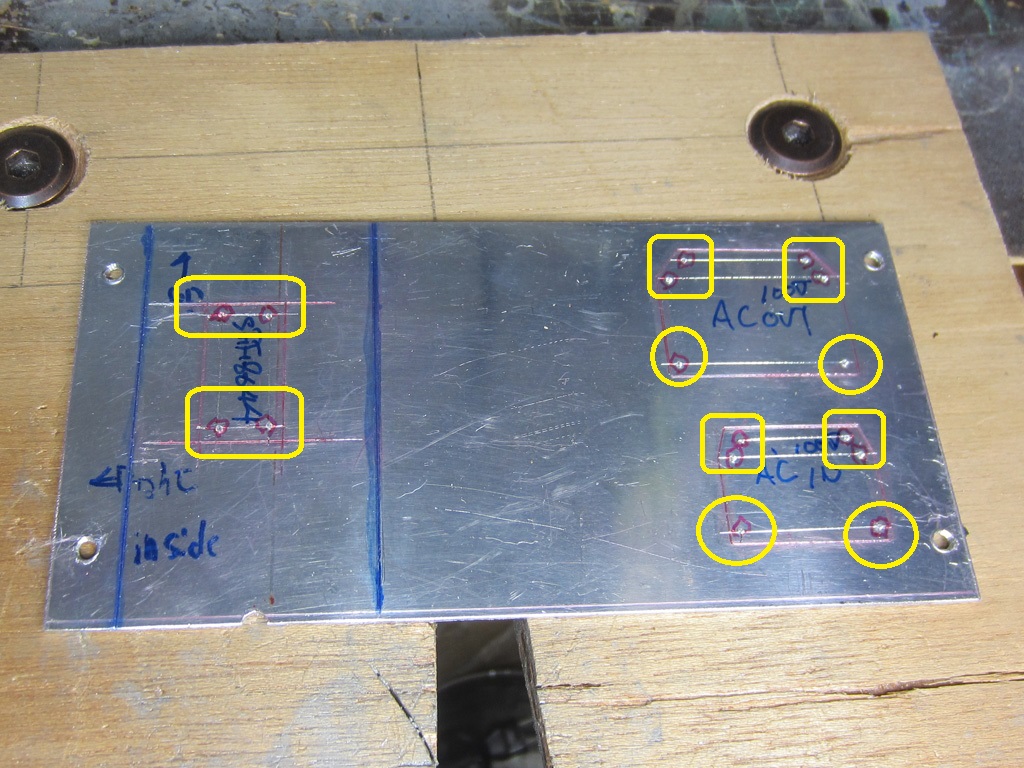

5. 電子・電気部品の取付け穴の切り抜き

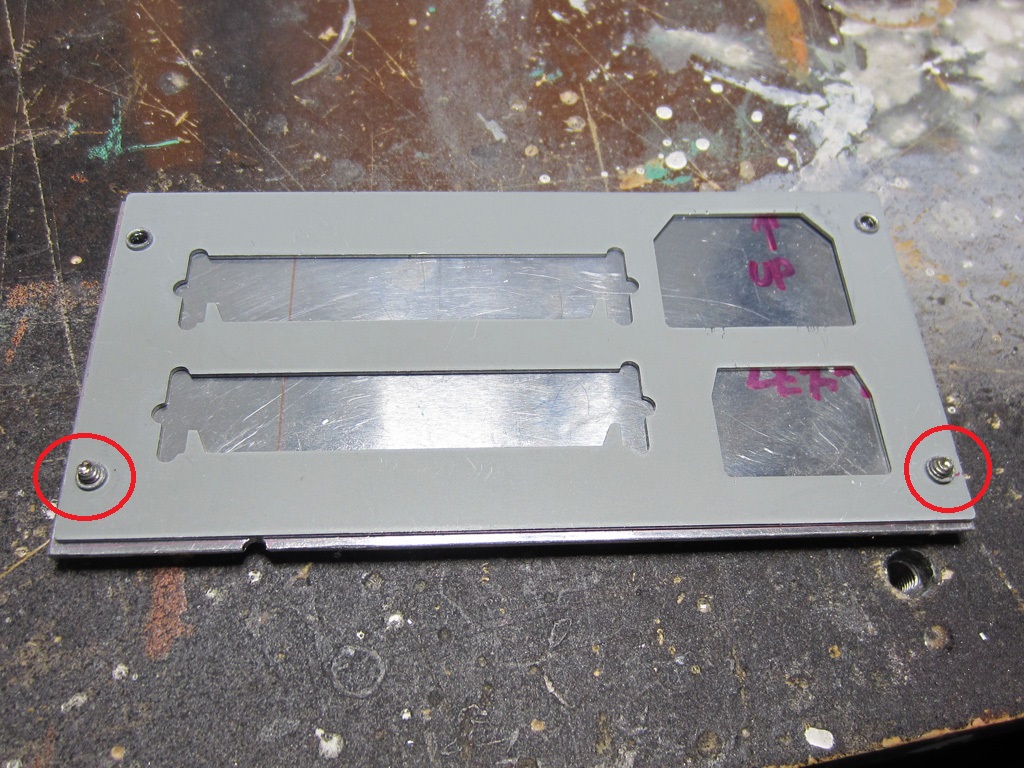

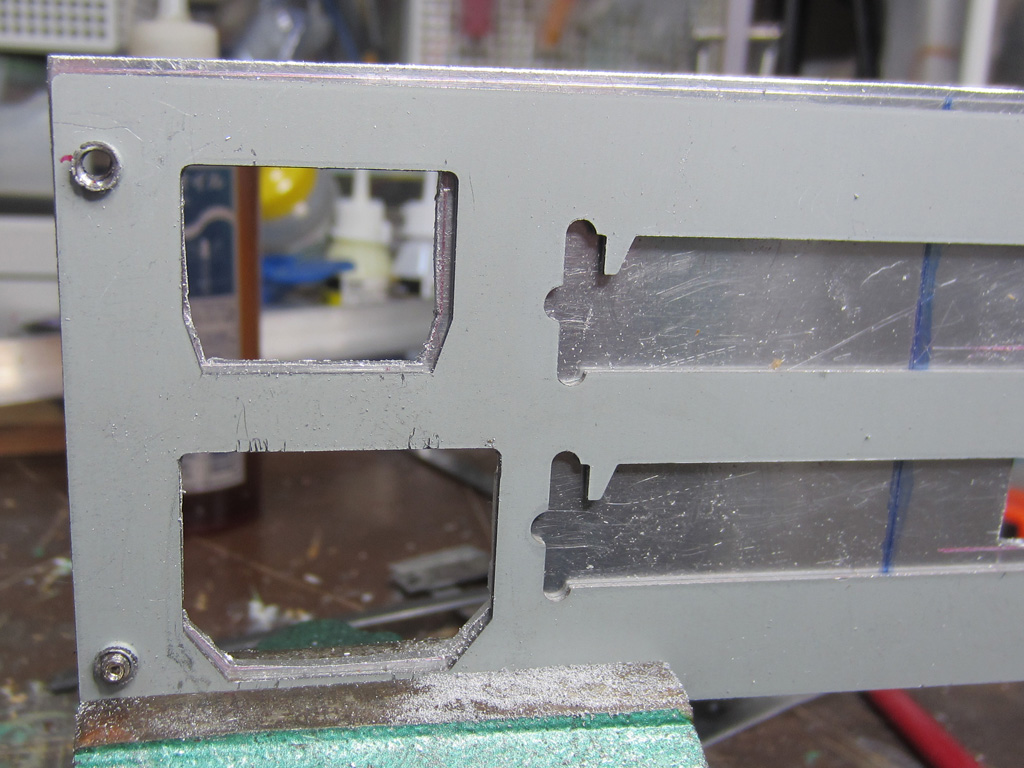

再び、オリジナルの背面プレートと新しい背面プレートを2か所、”#6-32/UNC”ネジで張り合わせます。

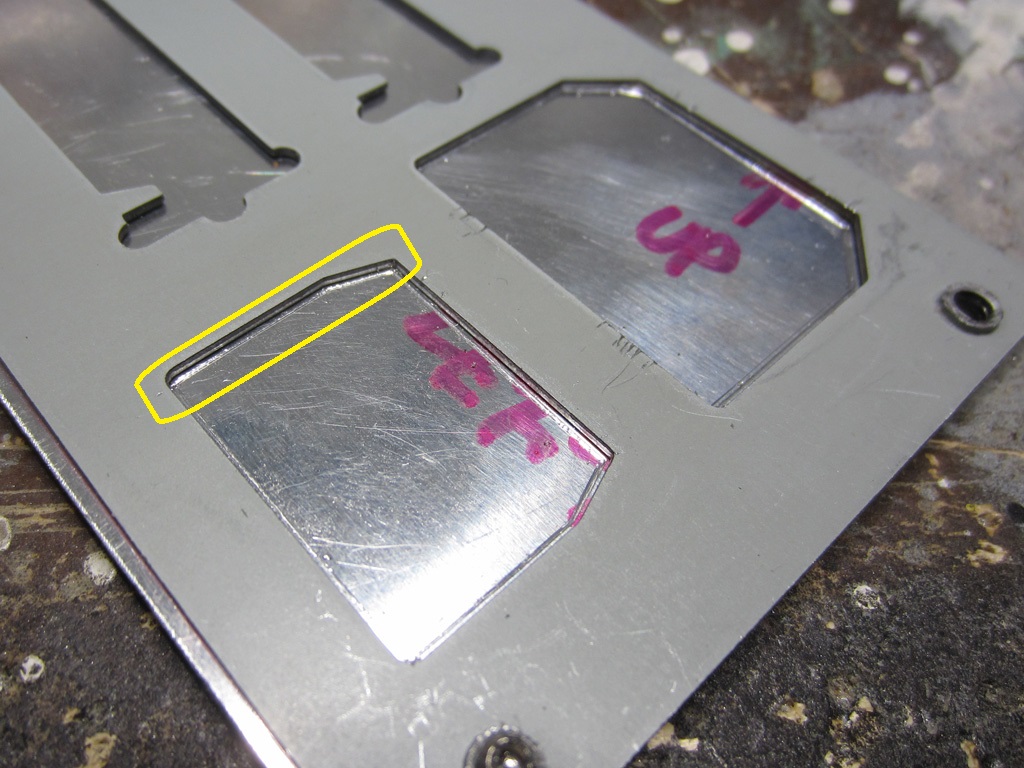

この段階では、小生の加工精度が悪く😅、部品は入りません😰。
サイズが一致したら、オリジナルの背面プレートと分離して、バリを丁寧に取ります😀。
特に、電気（ACコネクタ）部品用の穴は、コネクタが破損すると漏電・失火リスクが増加しますので🧑🔬、バリ取り・切り口の平滑化は丁寧に行います😀。
電子・電気部品と現物合わせをするために、タップ＆ドリルオイルを中性洗剤でしっかりと落とし、水分をしっかりと拭き取ります。
タップ＆ドリルオイルがACコネクタや基盤に付着すると、劣化して、コネクタの破損に場合があるので、注意します⚠。

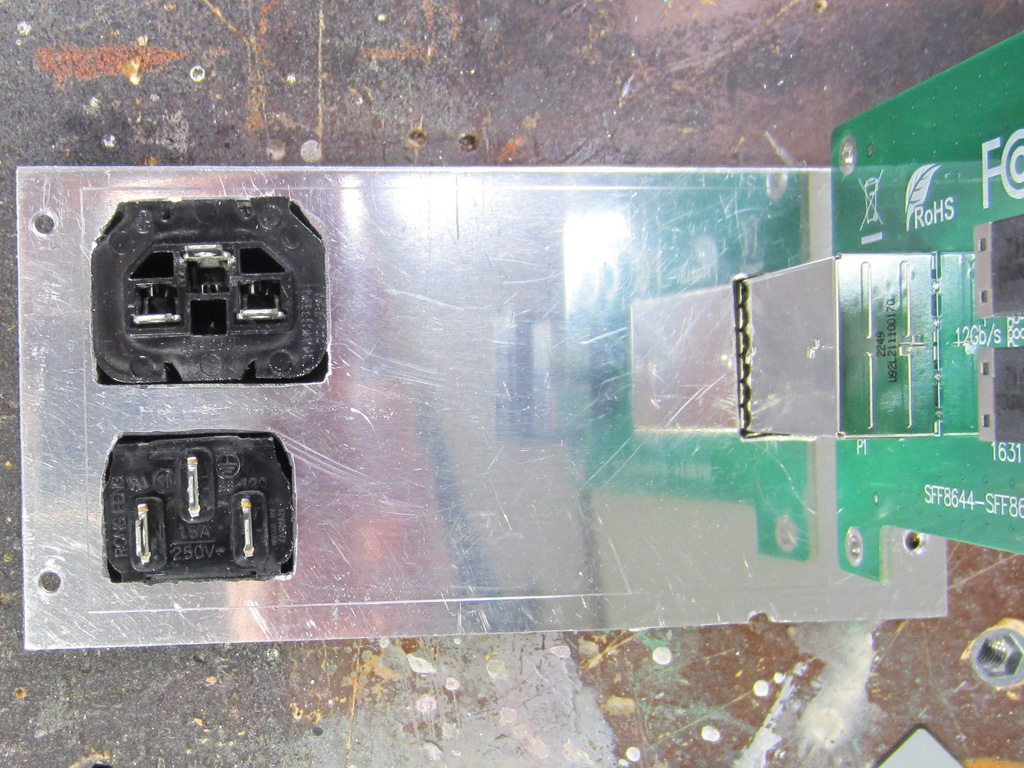

電子・電気部品と現物合わせを行って問題がない事を確認したら、背面プレートの穴あけは完了です。
次は、”SFF-8644/SFF-8643変換基盤”の背面プレートへの固定パーツと、電子・電気部品の取付けを行おうと思います。
【次回に続く予定】
