前回、信号線の”TX（送信）”／”RX（受信）”のピンアサインの関係を失念していて外部Discユニットに内蔵したポートマルチプライヤー／BluRayドライブが認識しなかったので［*1］、まずは、SATA TX/RXクロスアダプタの制作方法を検討しようと思います。【注*2】
- 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇♂️
1. SATA TX/RXクロスアダプタの制作方法を検討
(1)SATAピンアサインの確認

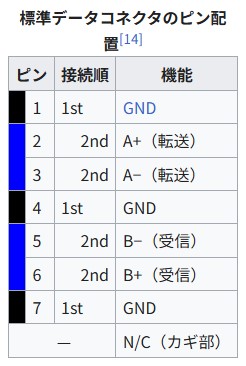

まずは、SATAコネクタのピンアサインを確認しておきます😀。
引用元［*3］
(2)クロスケーブル／アダプタの結線方法
- Pin2ー＞Pin6
- Pin3ー＞Pin5
- Pin5ー＞Pin3
- Pin6ー＞Pin2
- Pin1,4,7は”GND”なので、ストレート結線
の接続でクロスケーブル（クロスアダプタ）になるはずです🤔。
引用元［*4］を加工
2. SATAコネクタパーツを探す
(1)SATAコネクタ
［写真引用元*5］
一応、これを2個とレガシーなUltra320用ケーブルまたは、CAT5eの線を使えば、クロスケーブルを作れそうです。
ただ、メスコネクタは見つけることが出来ていないので、オス・オスなクロスケーブルになってしまいます。
オス・オスケーブルでは、別途、市販のメス・メスアダプタを探す必要が出てしまいますし、できれば途中の中継コネクタはあまり増やしたくありません😅。
また、細い線を7本、計14か所はんだ付け／絶縁処理するのはかなり手間です😵。

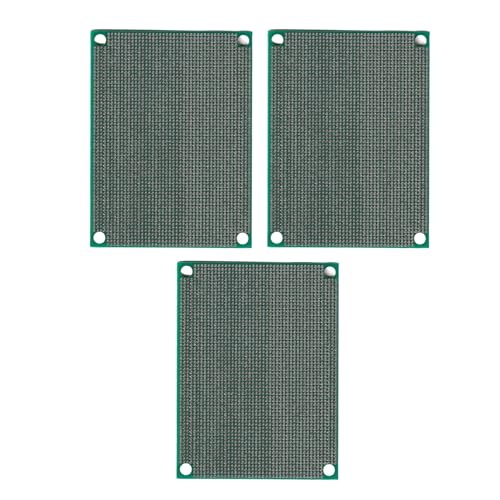

(2)ユニバーサル基盤
”SATAコネクタ基板用L型・7P"1個と狭ピッチのユニバーサル基盤と、手持ちの通常のメス・メスSATAケーブルを活用して、クロスアダプタケーブルを作れば、ハンダ付け・絶縁処理は簡単に出来そうです。
ただ、狭ピッチな基盤上の配線はなかなか手ごわい感じです😅。
(2)SATAオス・メスアダプタ市販品

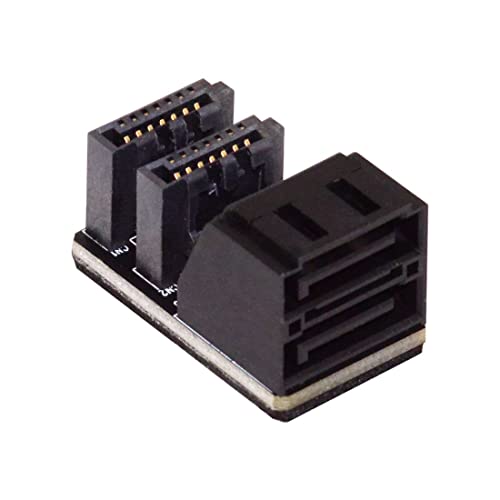

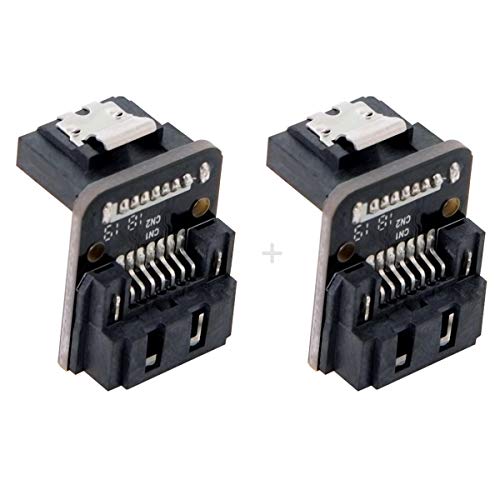

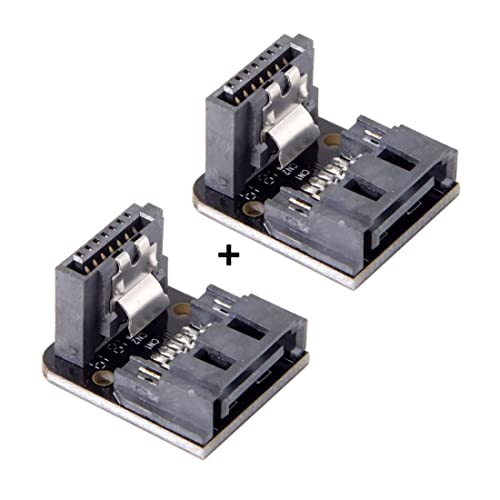

改造しやすそうなSATAオス・メスアダプタ市販品を探してみたところ、幾つか見けることが出来ました😀。
商品説明写真を見る限りどれも同じ基盤・パーツを使っているようです😅。
”SATAコネクタ基板用L型・7P"とピッチ変換基盤を使った方が楽そうですが、まずは、メスコネクタのパーツ取りがてら、こちらを使ってテストをしようと思います🤔。
単純な基盤パターンにSATAコネクタを取り付けただけのパーツなので、改造過程で失敗もあり得るため😅、値段の安いものから、2社各4個、計8個を調達しました😅。
こちらも使えそうな感じなので、とりあえず、1個調達してみることにしました😅。
【次回に続く】
