前回、ポートマルチプライヤー（PMP）をユニット内部に固定するパーツ類を作りましたので［*1］、今回は、パーツに追加加工を施して、外部DiscユニットにPMPを組み込もうと思います。【注*2】
- 小生の健忘禄、兼作業記録になっていますことをお詫び申し上げます🙇♂️
1. PMP取り付けベースと固定用パーツの接続加工
(1)PMP取り付けベースと固定用パーツの接続用穴の穿孔
”PMP取り付けベース”と”Lアングル”を別々に複数の固定用穴あけを行うと、加工精度の点からどうしても穴位置にズレが生じやすくなります😅。
そこで、”PMP取り付けベース”と”Lアングル”を同時に穴あけを行い、穴位置のズレが生じないように加工していきます😀。

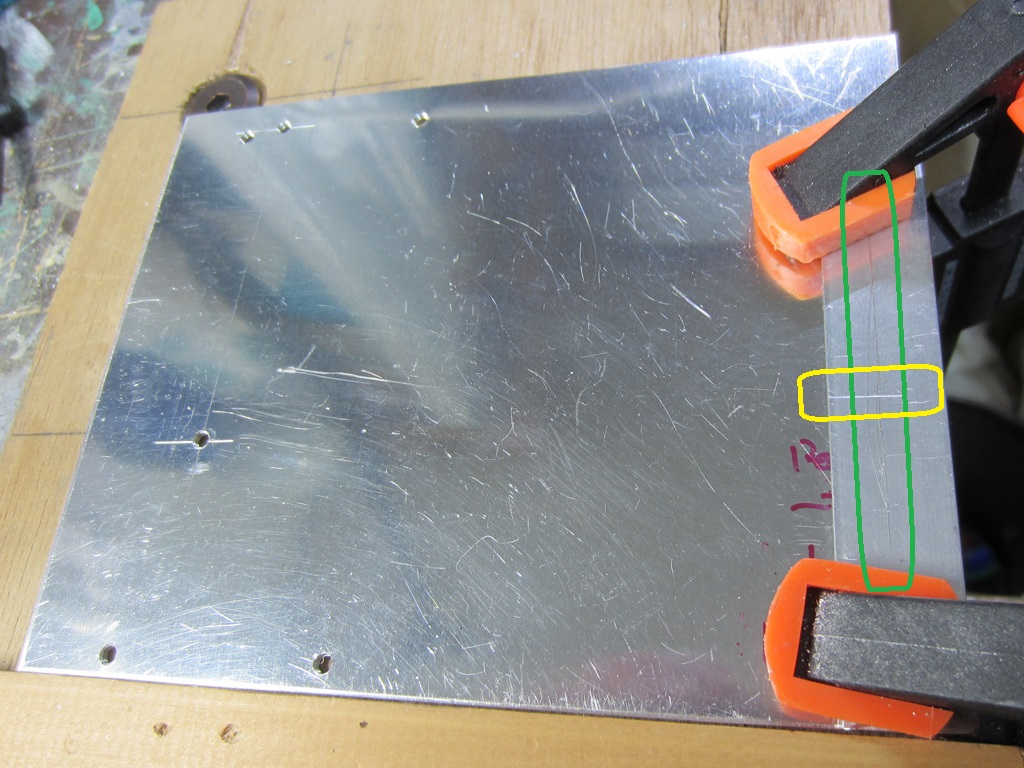

まず、Lアングルの横中心線にケガキ線を入れます（写真黄色枠部分）。
次いで、Lアングルの縦中心線にケガキ線を入れます（写真緑色枠部分）。
この段階では、まだ、穴は広げません。

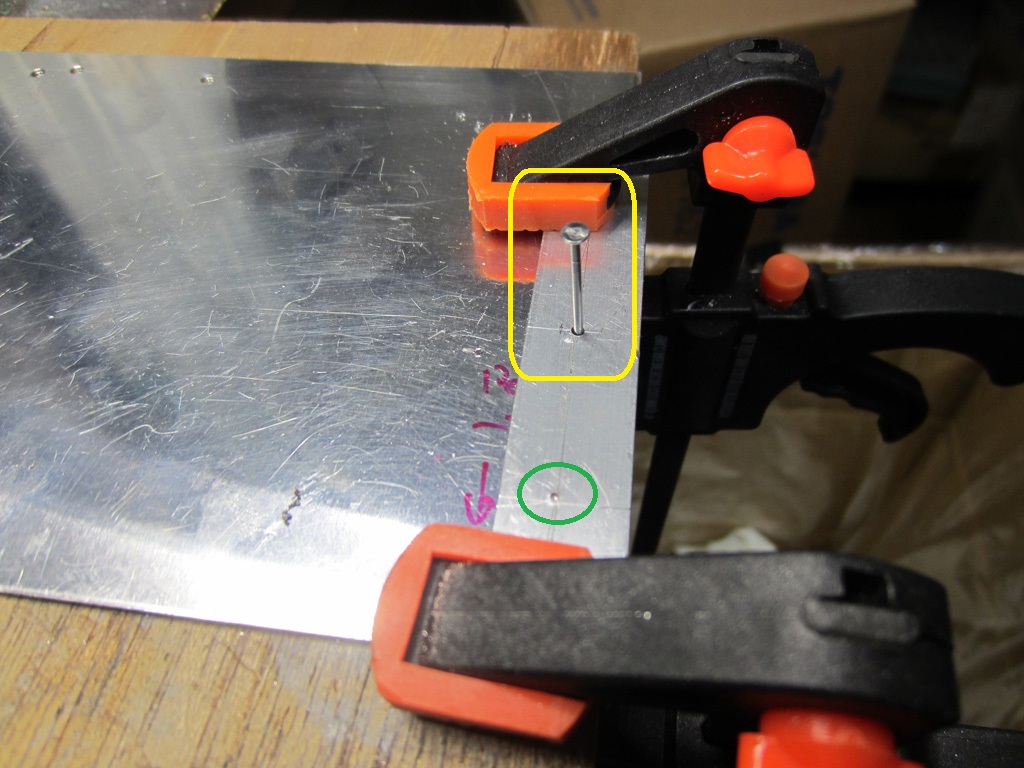

もしくは、釘をクランプで固定しておきます。
さらに”PMP取り付けベース”と”Lアングル”をクランプで押さえて２枚がずれない様にしておきます。

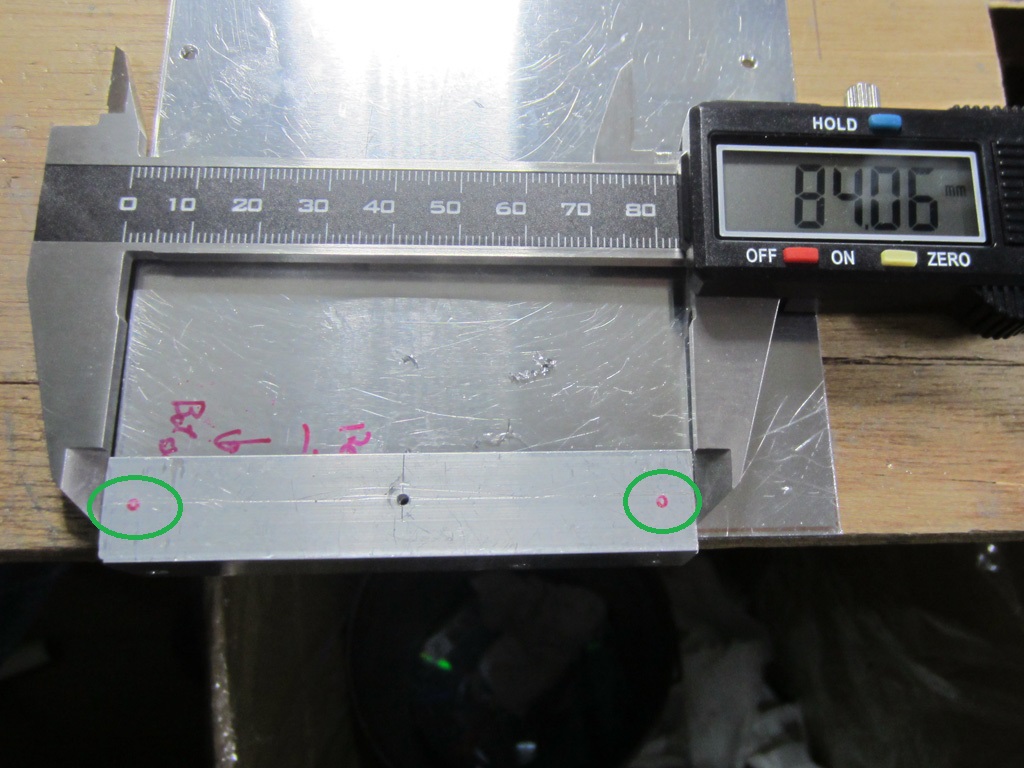

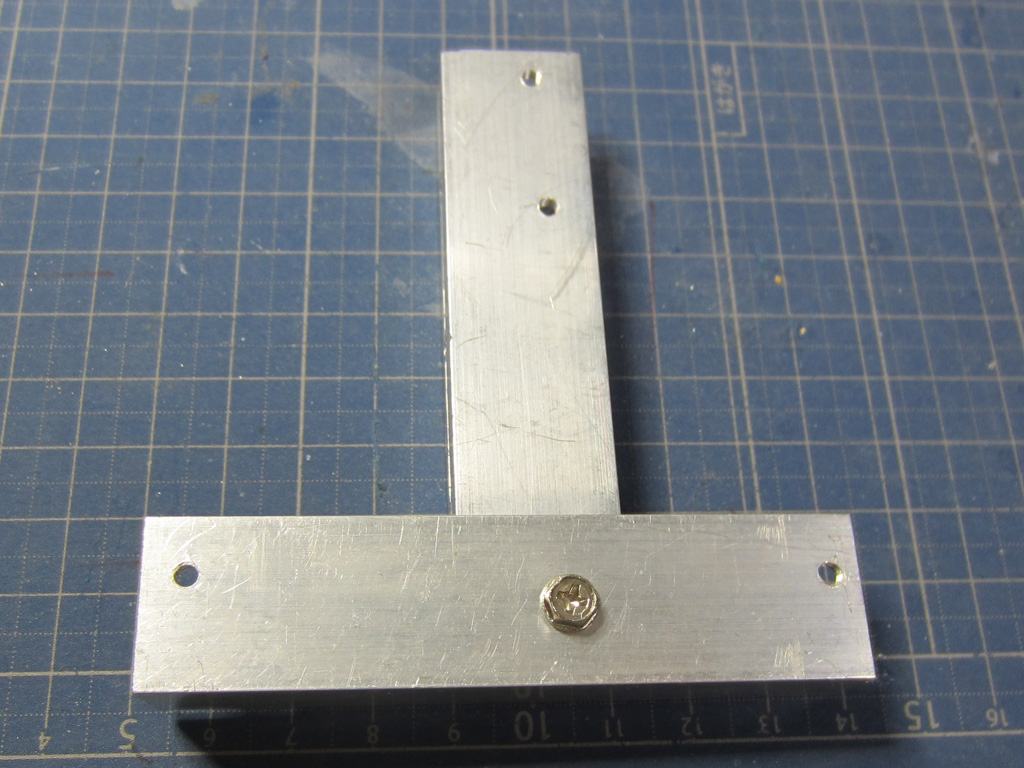

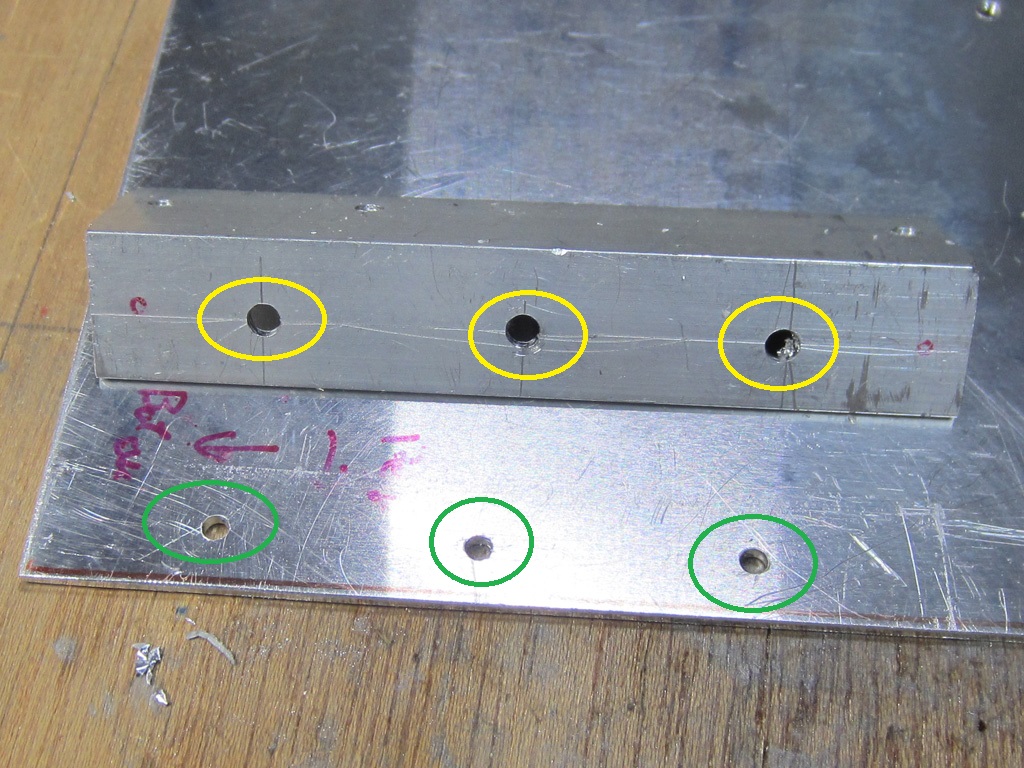

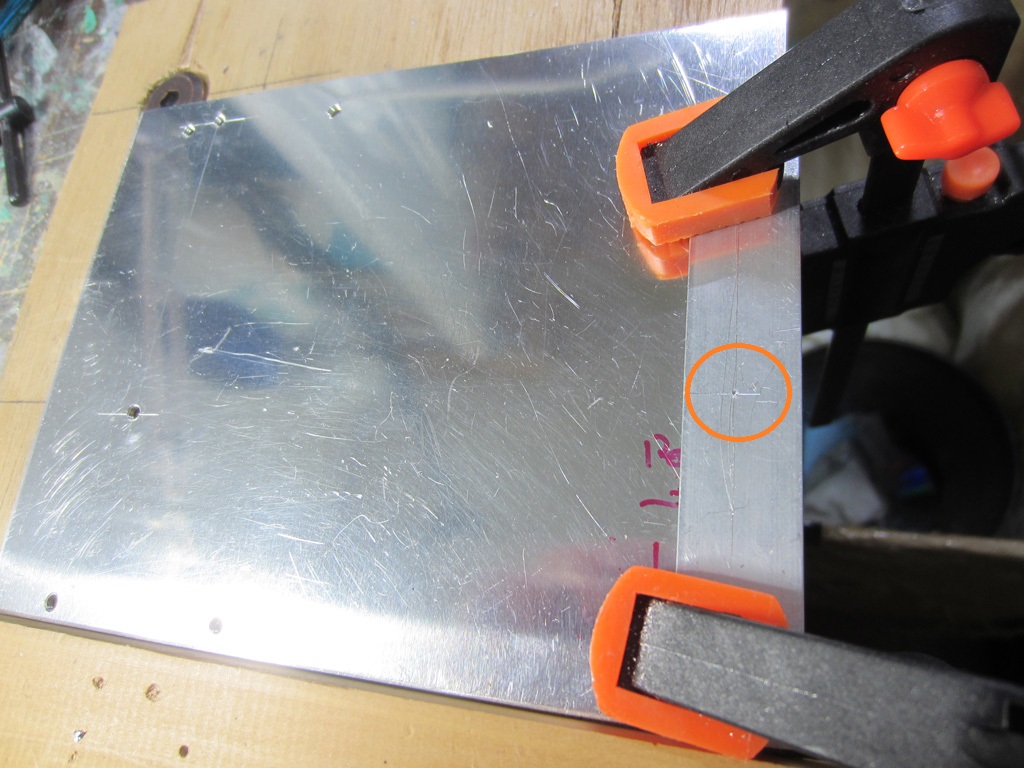

Lアングルの”外部Discユニットへの取り付け穴位置から10mm以上"、かつ、”両端から幅の1/6～1/4程度の位置にポンチで穴あけ位置をマーキングします（写真緑色枠部分)。

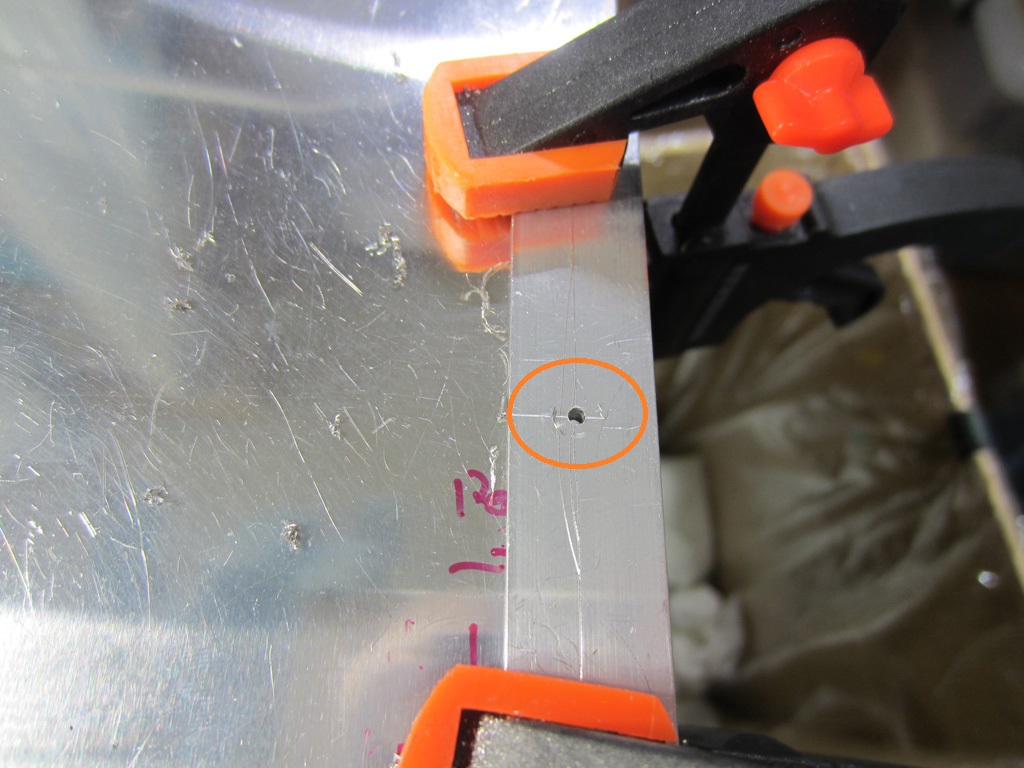

ポンチ位置にφ1.5mmのドリルで穴を開けます。
もしくは、釘をクランプで固定しておきます。
Lアングルの”外部Discユニットへの取り付け穴位置から10mm以上"、かつ、”両端から幅の1/6～1/4程度の位置にポンチで穴あけ位置をマーキングします（写真緑色枠部分)。
ポンチ位置にφ1.5mmのドリルで穴を開けます。

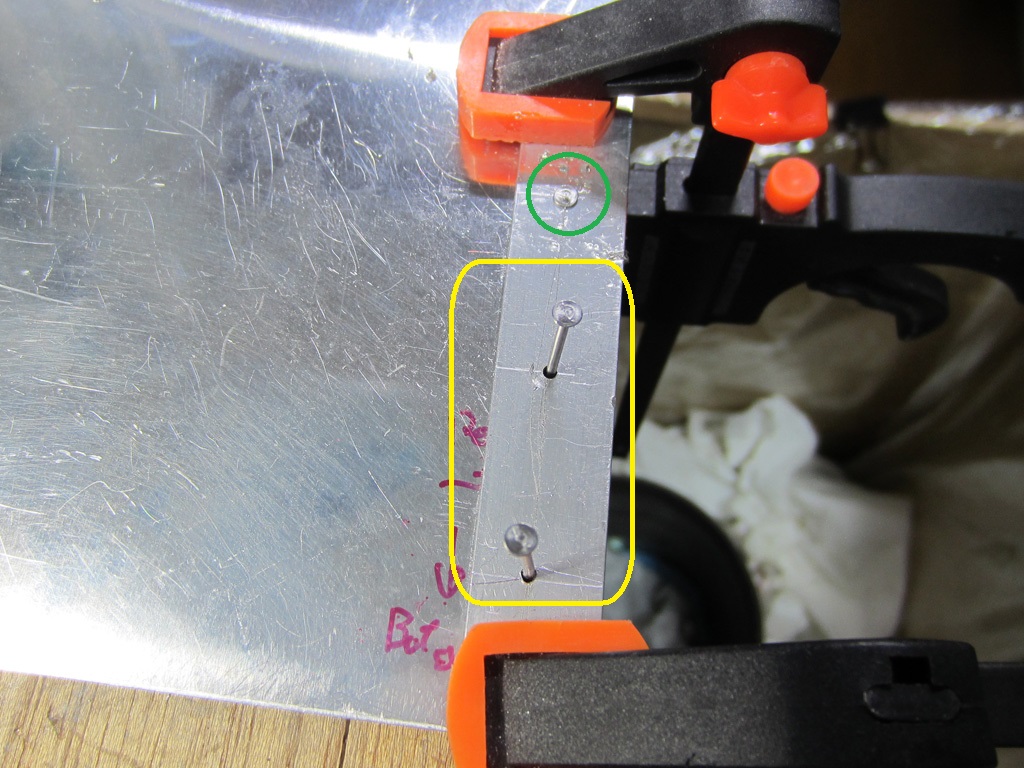

釘を活用して穴位置を固定することで、3か所の穴位置はほぼ一致します（*3）😀。

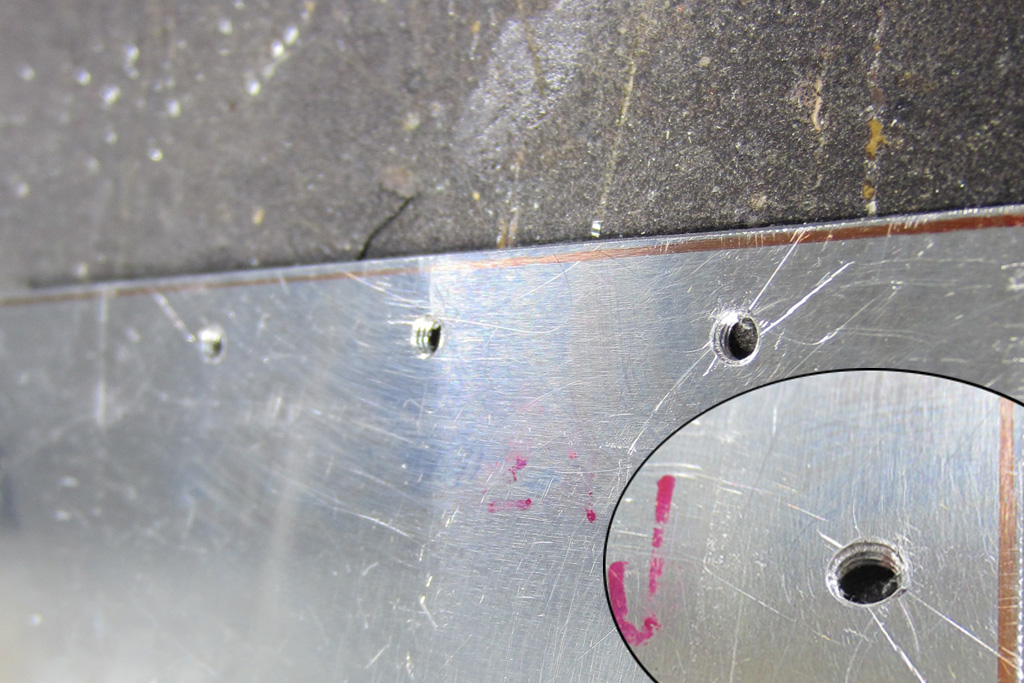

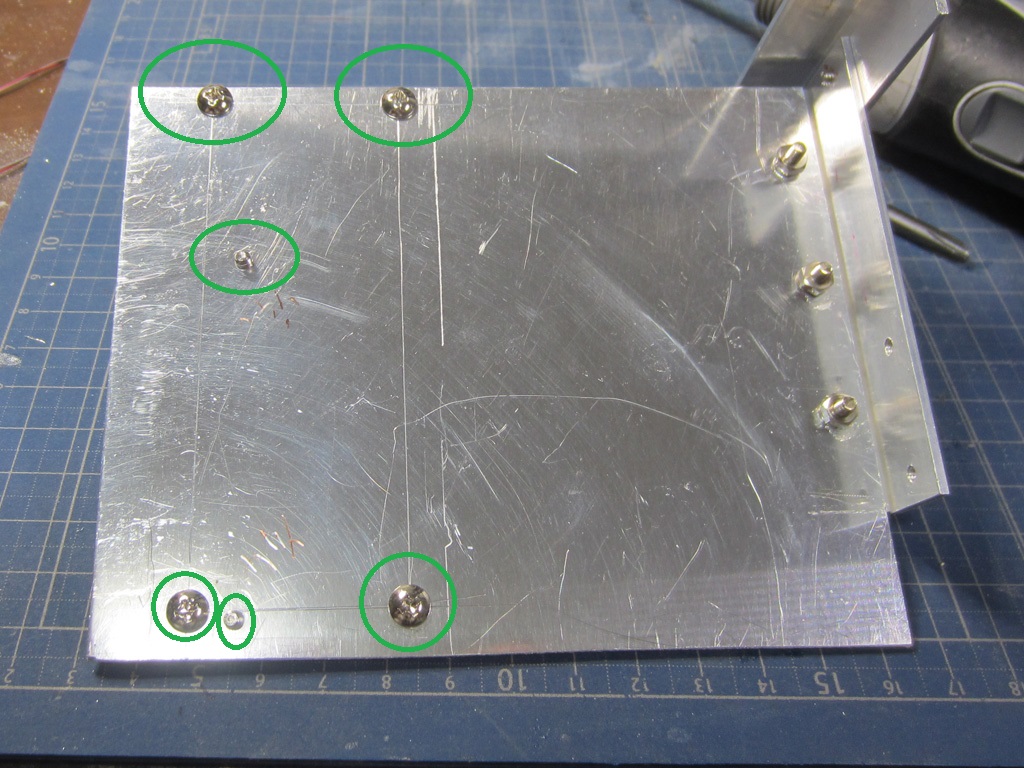

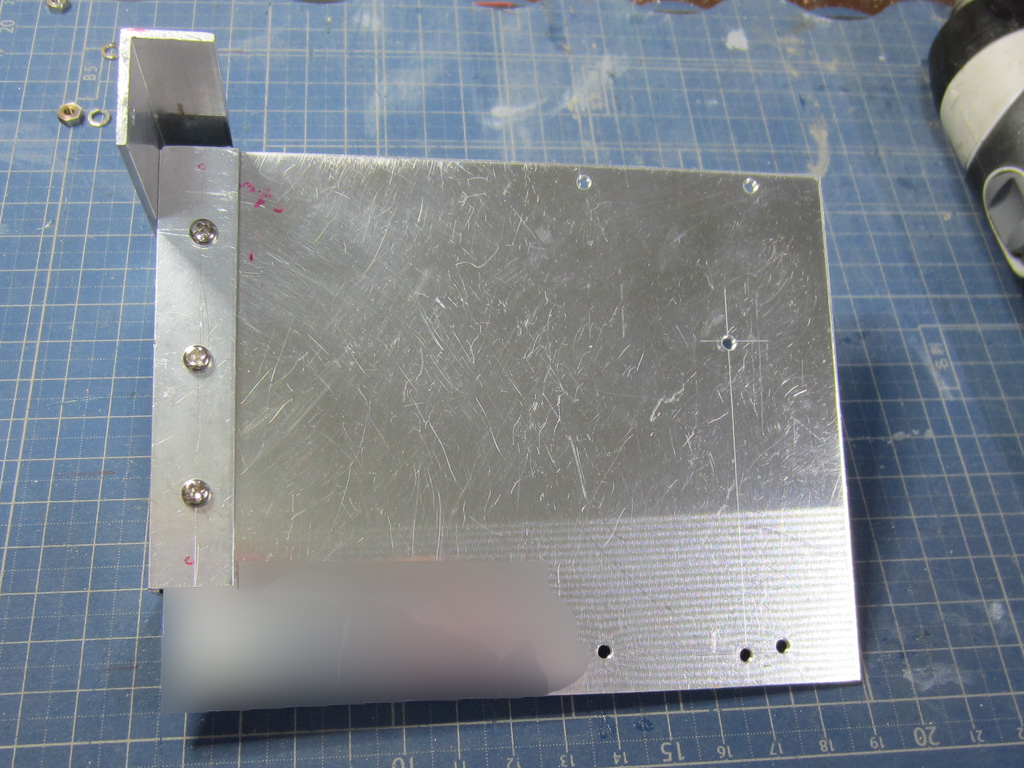

PMPベース用のアルミ板の穴は、タップを切りますので、Φ2.4mmのドリルで穴を広げます（写真緑色枠部分)。
(2)PMPマウントベースとLアングルの仮組確認
ねじ止めが問題なくできる子が確認出来たら一旦、ばらします。
2. パーツの組み上げ

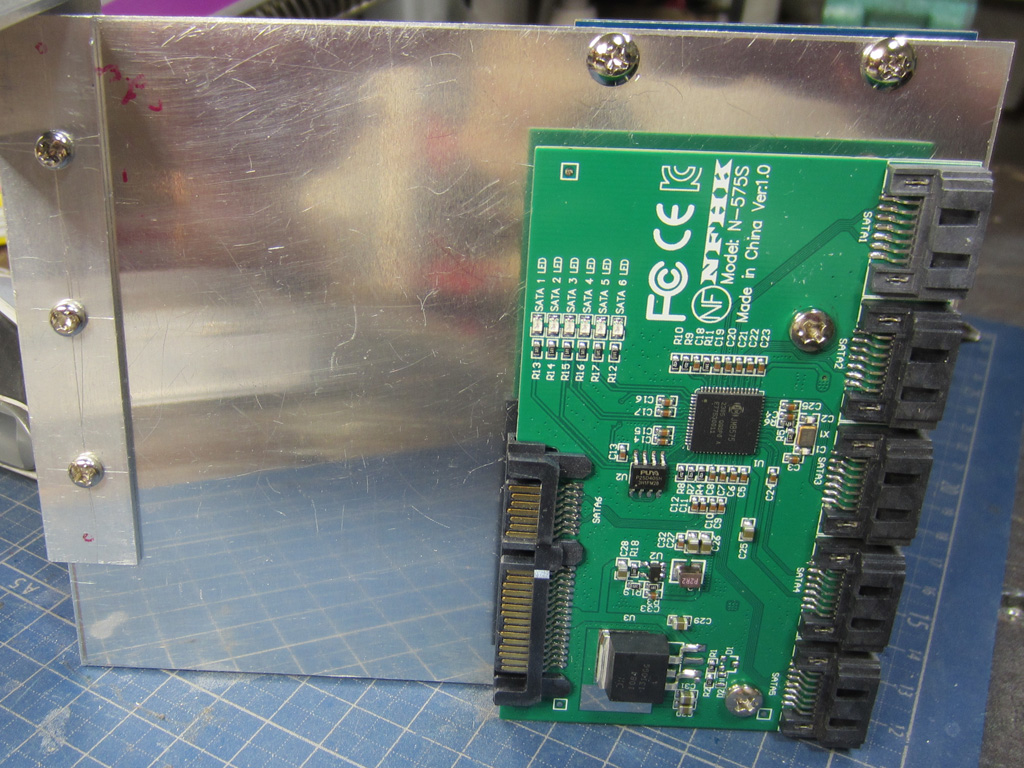

(1)ポートマルチプライヤー(PMP)固定パーツの組み立て

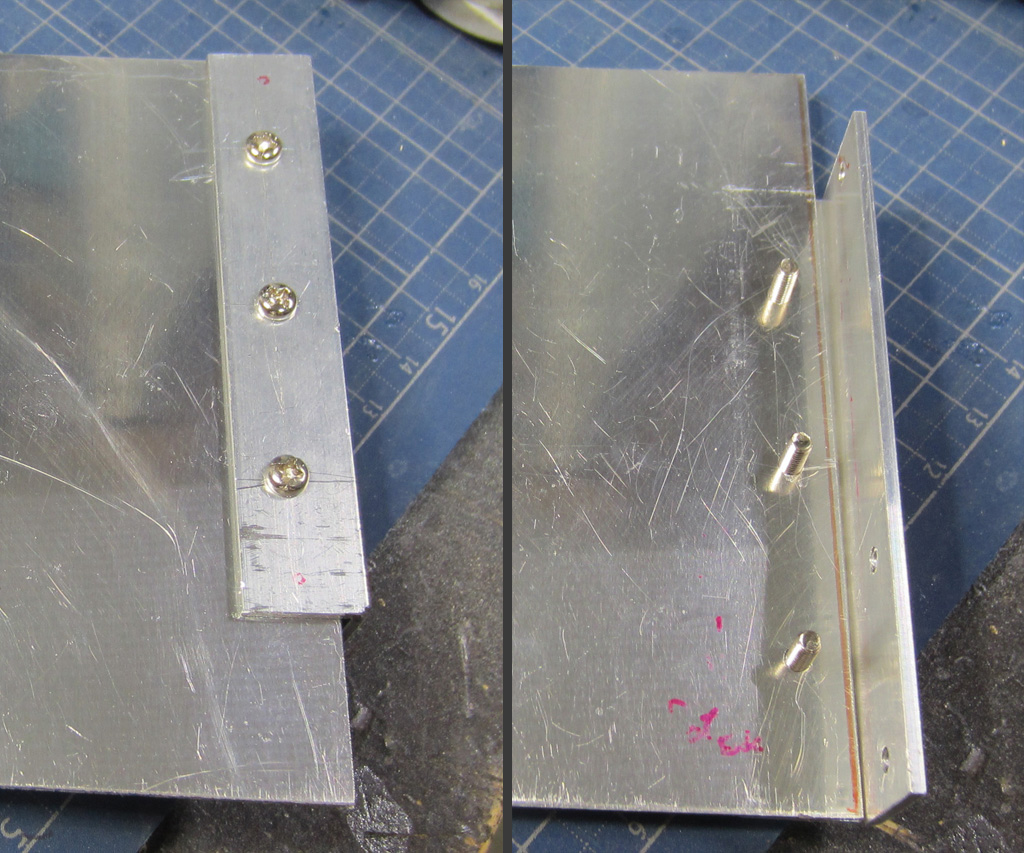

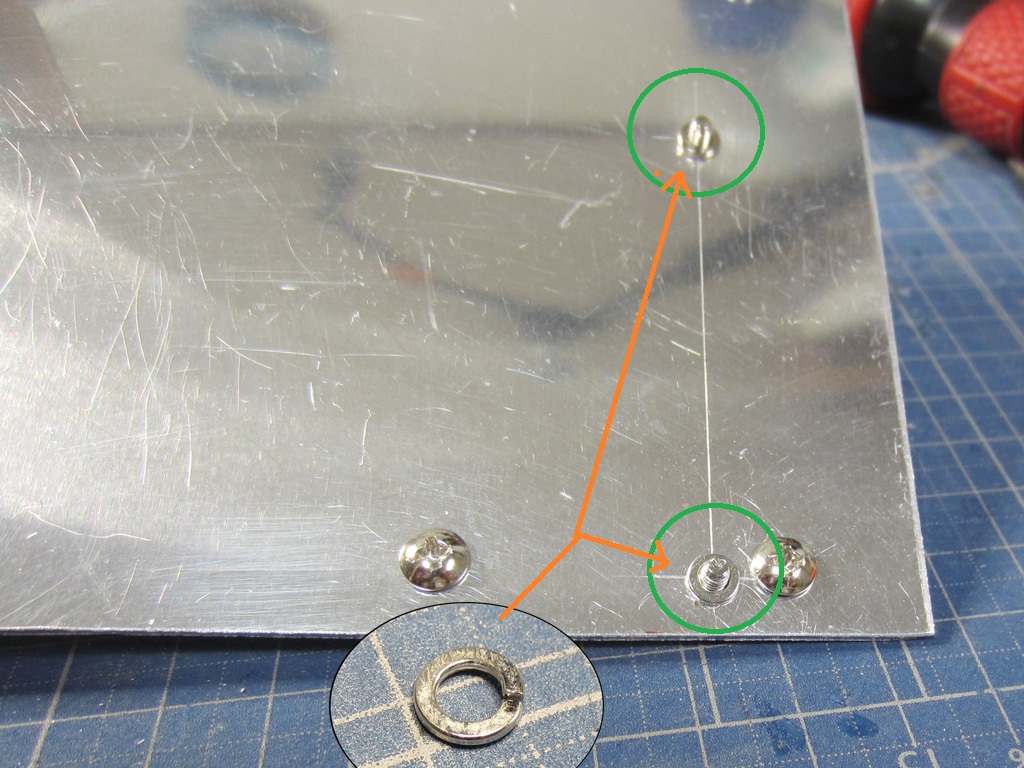

強く締めすぎるとアルミ板側のネジを舐めてしまいます。
トルク目盛りはこちらのドライバーのトルクストッパー目盛りになります。

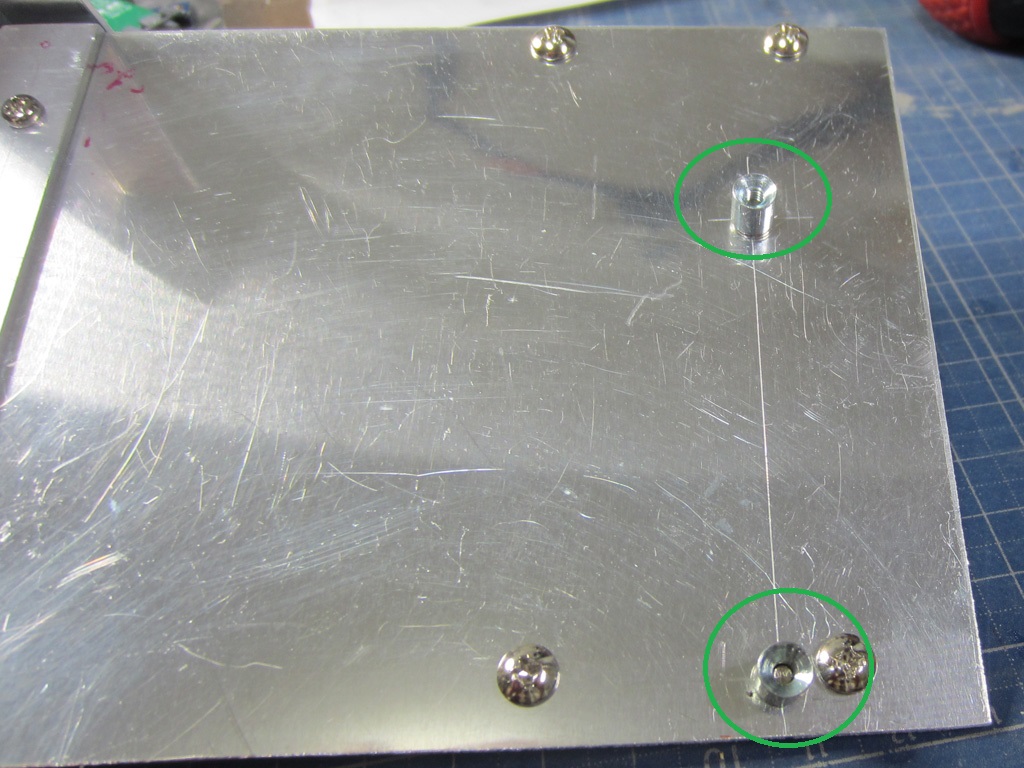

今回は、10年以上前に使っていたミニPC（*4）を廃棄前に分解した際、使えそうなパーツとして取って置いた（*5）、スペーサーを活用しました😀。

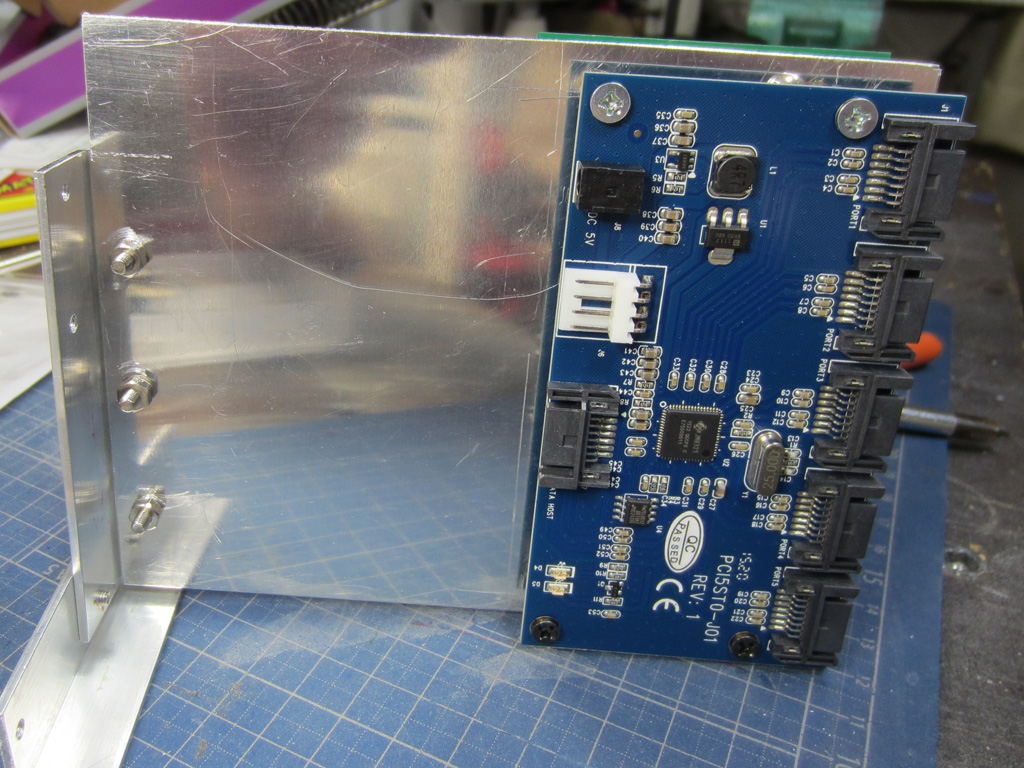

"B面 （PMP2:青色基盤側）"は、PMPに付属していた金属スペーサーをそのまま使っています。

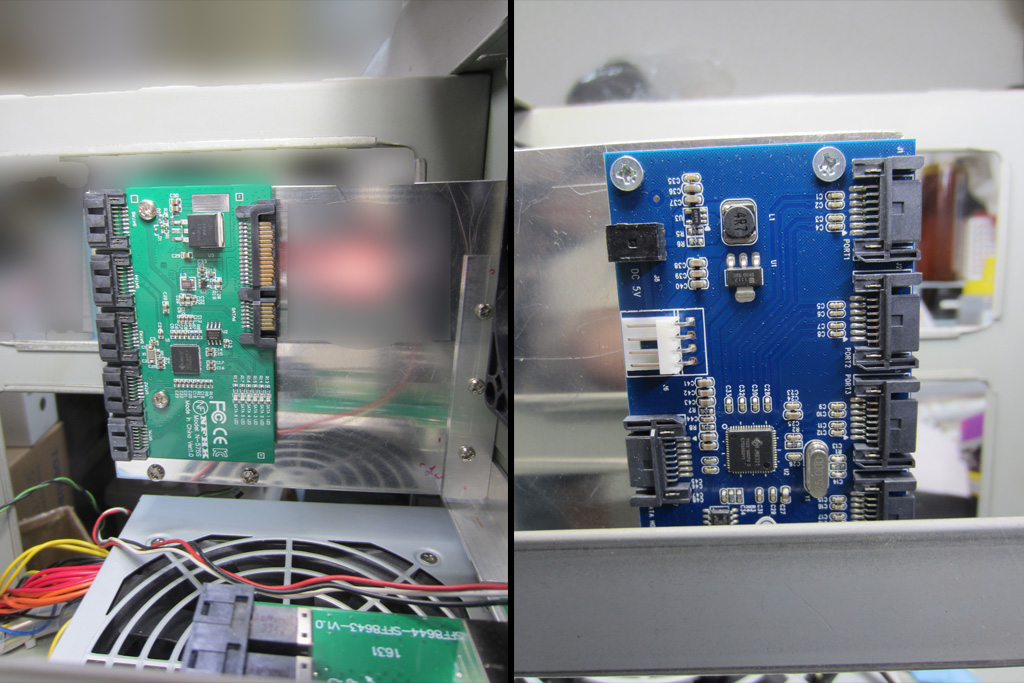

(2)PMPの取り付け
3. 外部Discユニットへの組み込み
(1)ポートマルチプライヤー（PMP）固定パーツ組込み

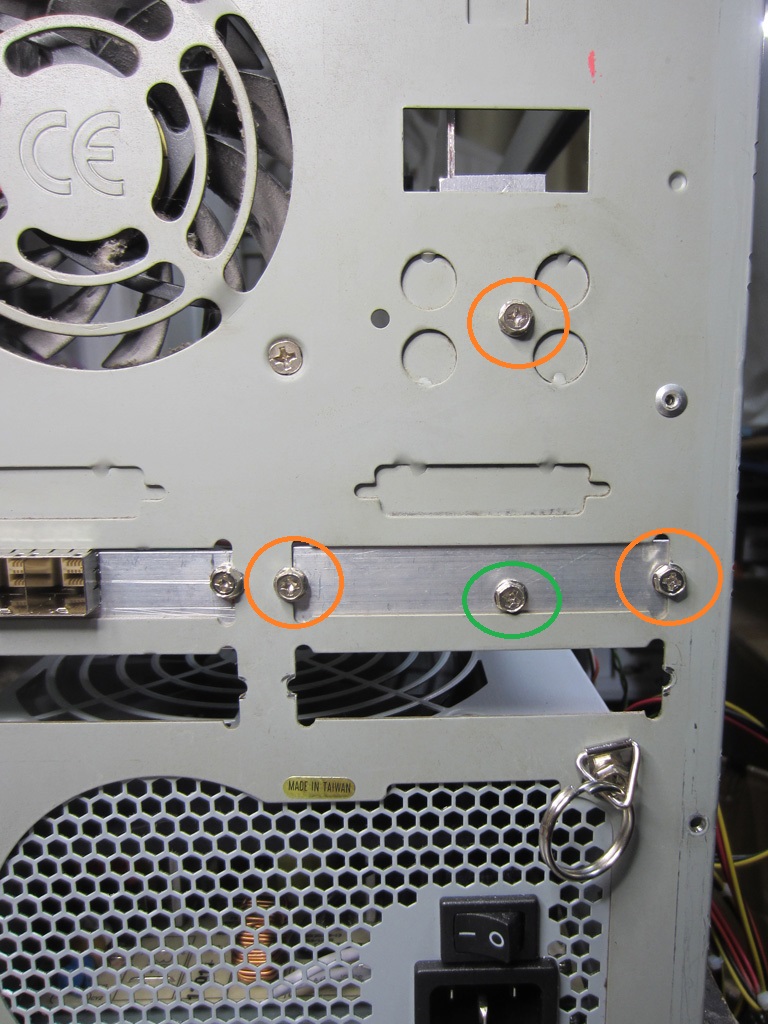

PMP固定パーツを外部Discユニットに３か所（写真ミカン色枠部分）をM3ネジで取り付け、固定します。

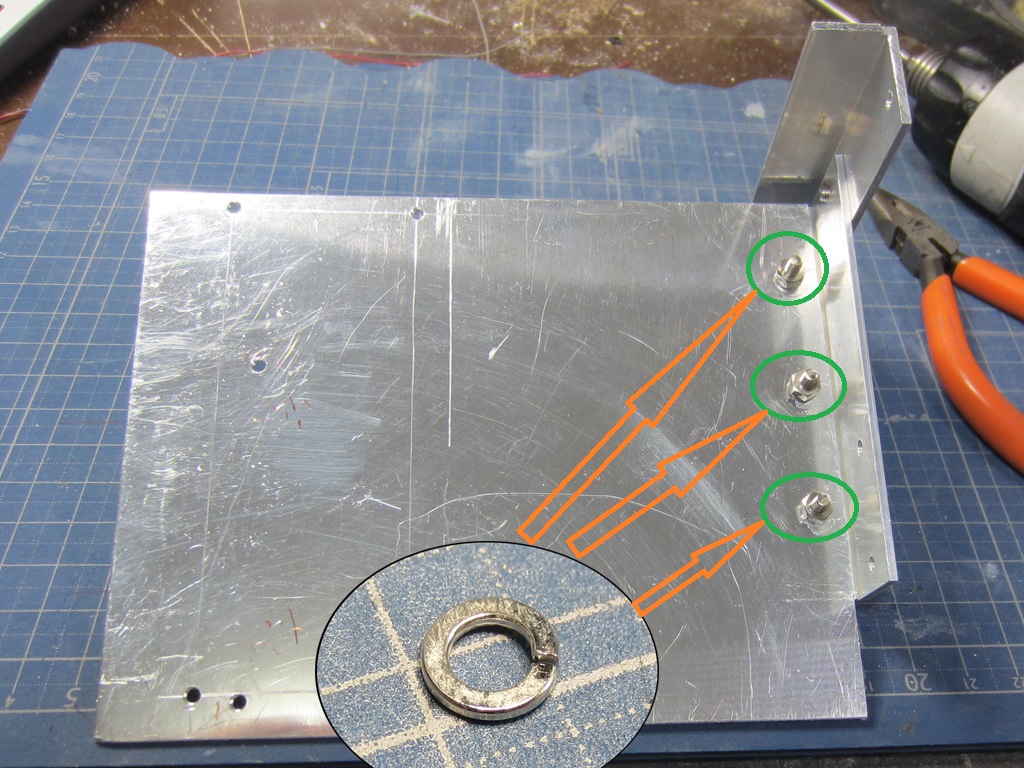

緩めに締めてあった、２本のLアングル固定ネジ（写真緑色枠部分)をしっかり締めて、固定します。
(2)PMPへのケーブル配線

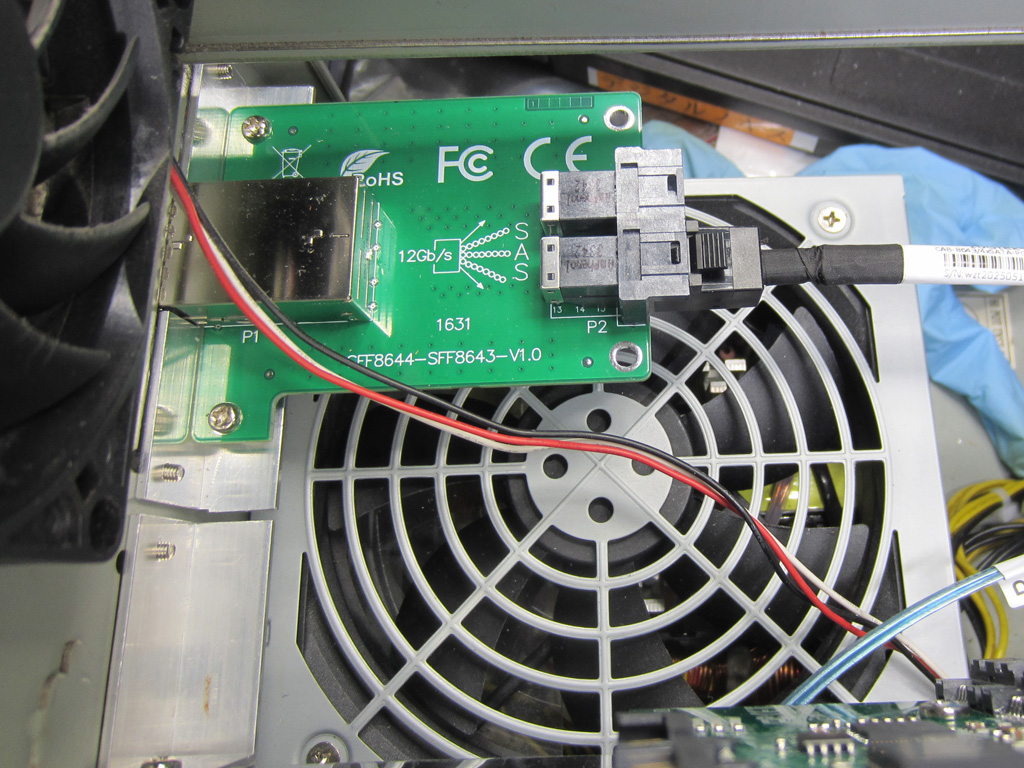

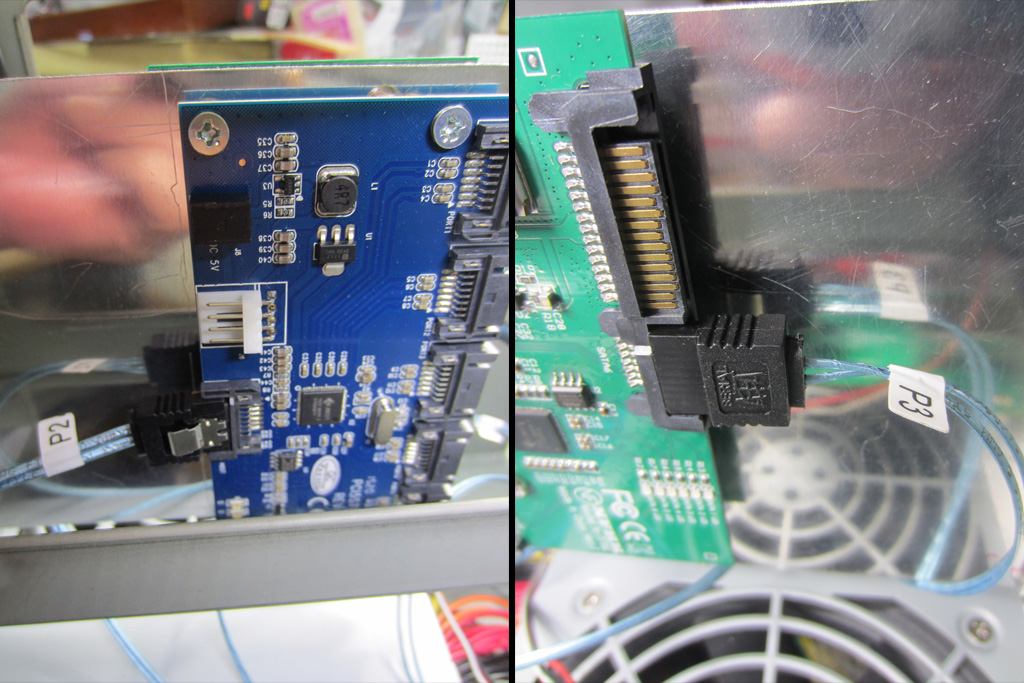

前に外部Discユニットに取り付けた［*6］、SFF-8644/SFF-8643コネクタとポートマルチプライヤー（PMP）は、SFF-8643/SATA変換ケーブルで接続します。
SFF-8643/SATA変換ケーブルの”P3”ケーブルは、サーバー本体オンボードSATA3に接続されていますので、PMP1（緑色基盤）の入力側に接続します。
SFF-8643/SATA変換ケーブルの”P1”ケーブルは、サーバー本体オンボードSATA1に接続されているため、最終組み立てで、５吋ハーフハイトDB-R/XLドライブに直接接続する事にします。
SFF-8643/SATA変換ケーブルの”P4”ケーブルは、サーバー本体のどこにもつながっていないので、邪魔にならないようにスパイラルチューブでまとめておきます😅。
【次回に続く】
