【FreeBSD13.4】ファイルサーバーのメンテ(16)：HDDアクセスLEDの改造、再び(2)

ファイルサーバー用ケースにHDDアクセスLEDを追加したまでは良かったのですが［*1]、
フロントパネルを付けたら追加したLEDが隠れてしまい、意味をなさなくなっていました(^^;;;)。おまぬけです(^^;;;)。

そこで、PCケースのフロントパネルに導光材を埋めこんで、ケースを閉じても追加したLEDが確認できるようにします(^^)。

【注*2】

1.　追加したHDDアクセスLEDの点滅が確認できない！

ケースのライトユニットに追加したLEDの位置には穴が開いていなので、遮光されているため、折角追加したLEDの点滅が確認できません😅。

HDDアクセスLEDの改造を始める前に確認していたはずですが、完全に失念しており、”おまぬけ”です😅。

2.　ケースパネルの改造

ケースパネルに導光パーツを埋め込んで、追加したHDDアクセスLEDの点滅が確認できるようにします。

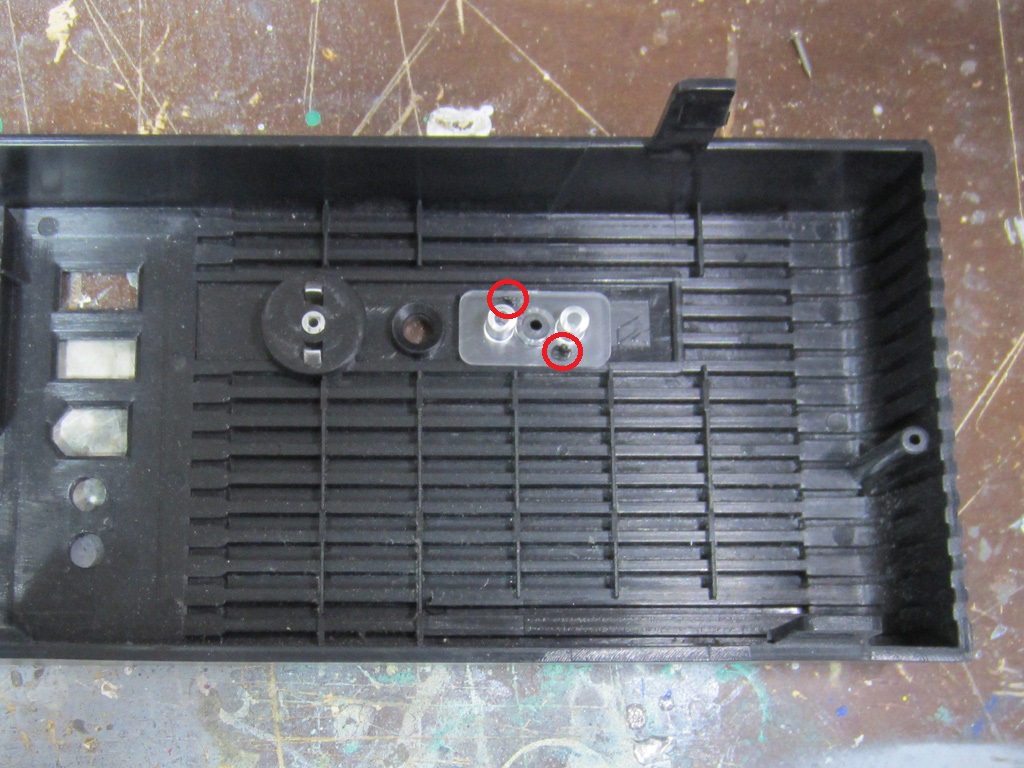

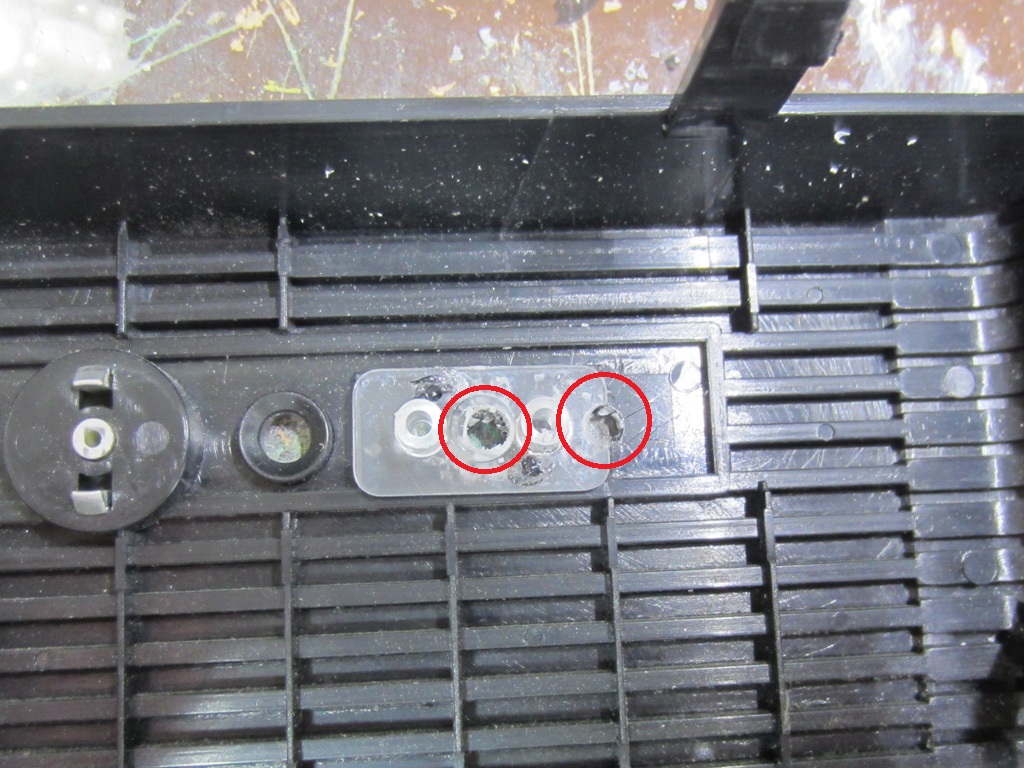

今回のケースの場合、導光パーツはフロントパネルの2か所の突起を使って固定されていました。

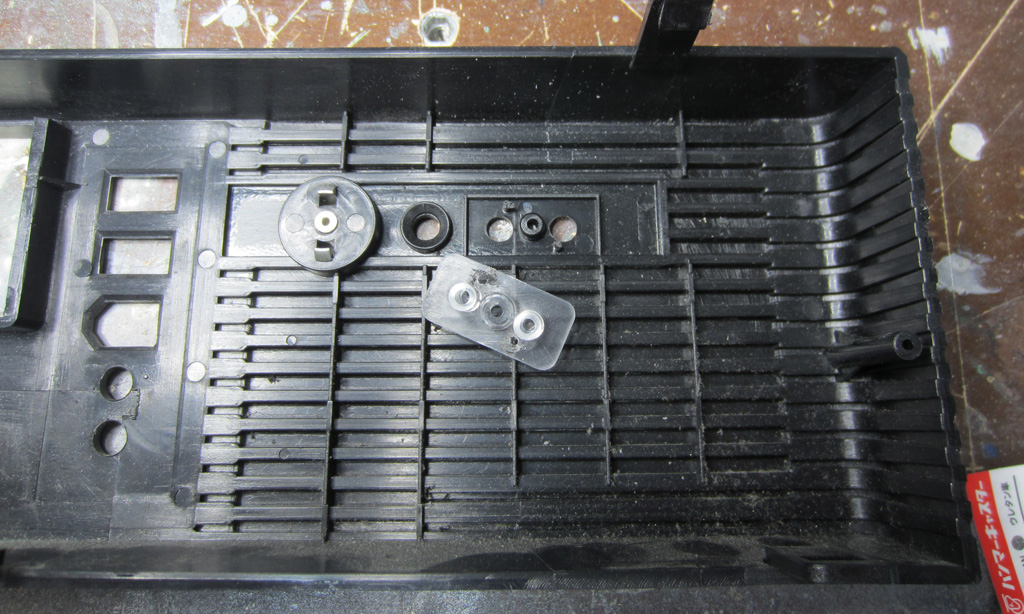

まずは、この２か所をリューターで削ってフロントパネルから導光パーツを取り外します。

フロントパネル側の突起を溶かして固定しているだけなので、２か所の黒色の部分をリューターで削ると簡単に導光パーツが外れました。

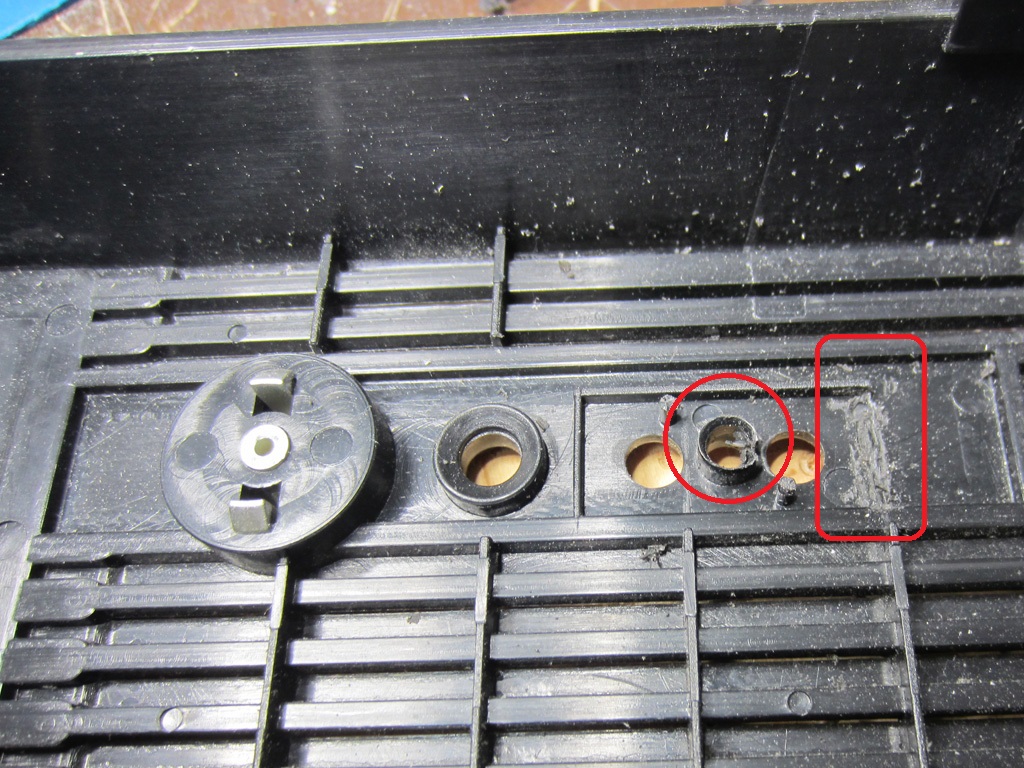

まず、導光パーツ位置決め用突起の部分が、本来のHDDアクセスLEDとシステムLEDの中間の位置決め部分になっているので、Φ5.0mmのアクリル用ドリルで穴を開けます。

アクリサンデー(Acrysunday) アクリル板専用ビット 六角軸 径5mm 長さ90mm BT-5

プラ材の穴あけに際しては、色々試してみましたが、これが一番きれいに穴を開ける事が出来ると思います。

さらに導光パーツ位置決め用のスリットは追加LEDの穴あけ位置と干渉するので、リューターで大胆に削つておきます。

オリジナルのLED中間の突起部分も不要（というか邪魔）なので、リューターで削っておきます。

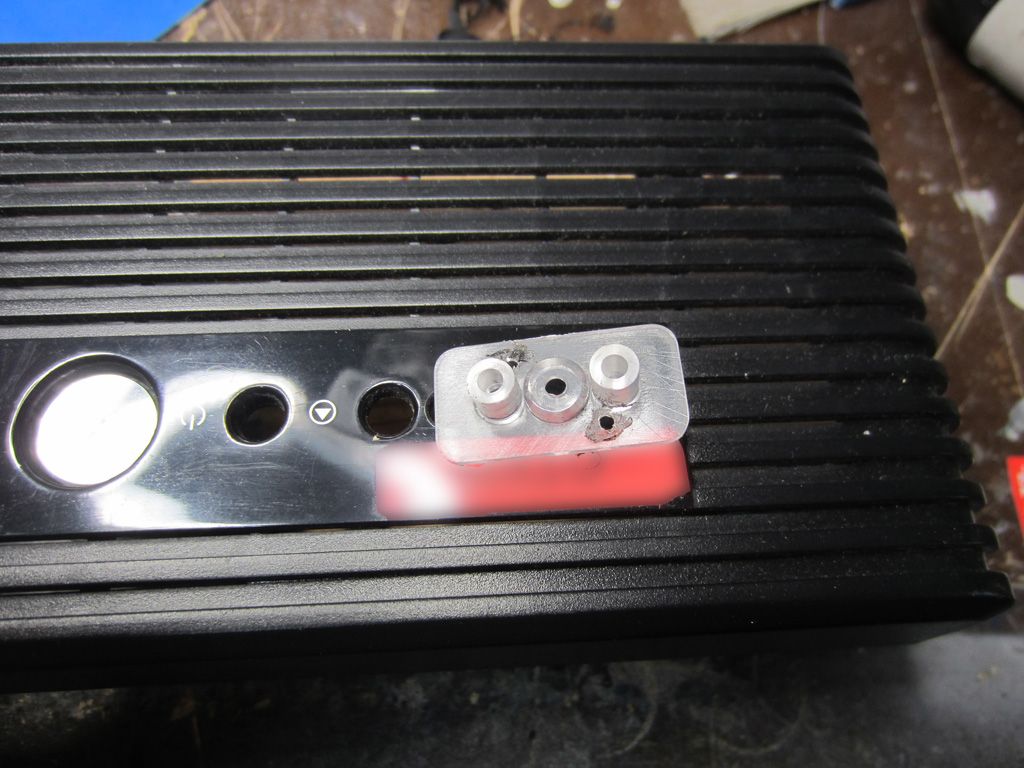

追加した一番端のHDDアクセスLEDの導光材位置を、表側から導光パーツをメジャー代りにして、マーキングします。

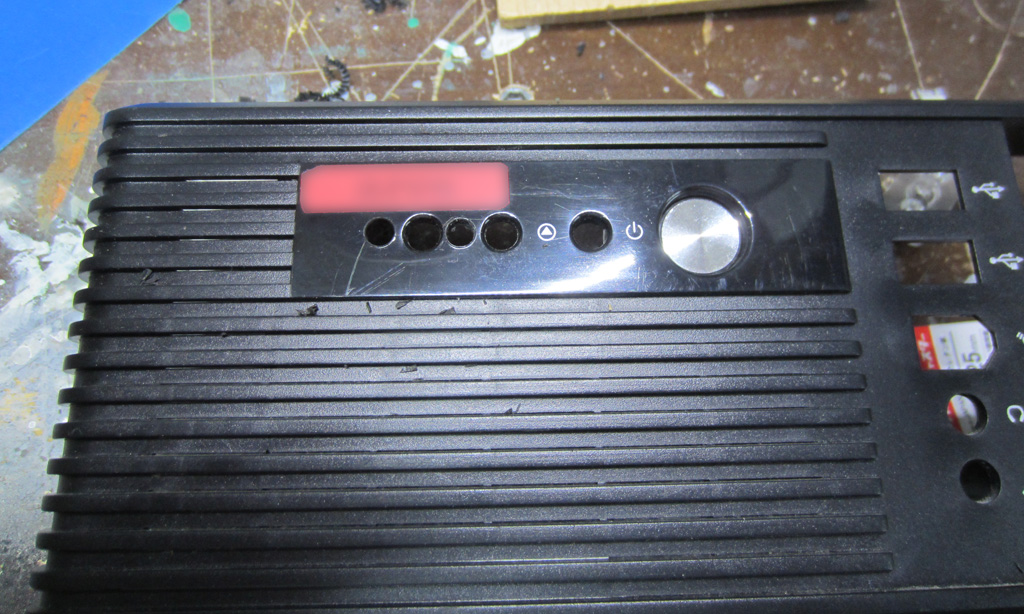

マーキング位置をΦ5.0mmのアクリルドリルで表側から穴を開けます。

Φ5.0mmのアクリル用ドリルで表側から、追加LED用の穴を開けます。

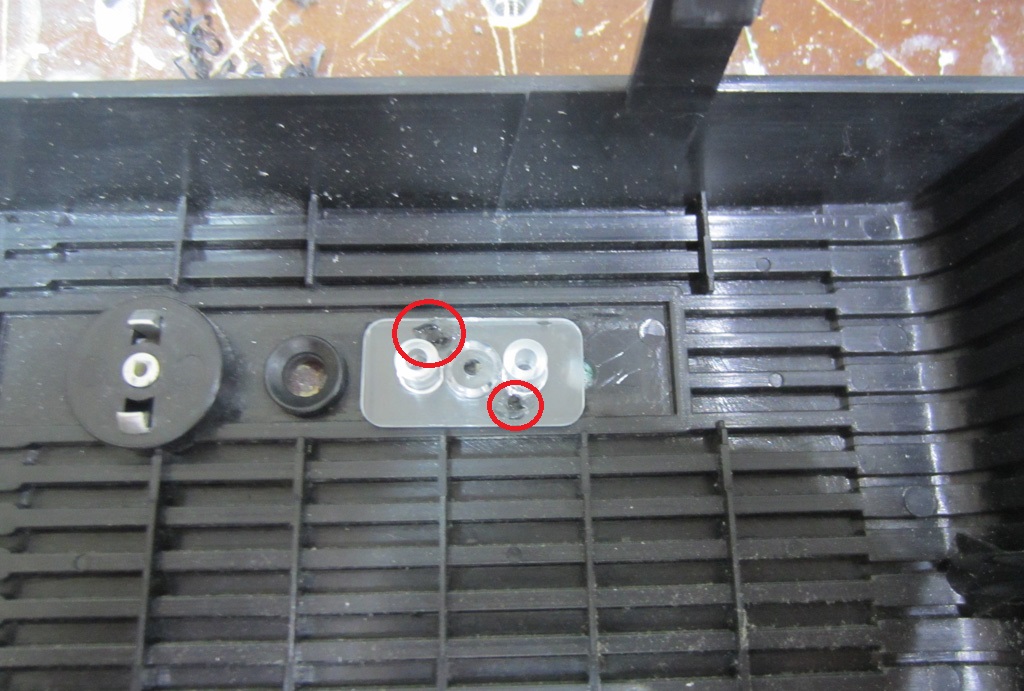

導光パーツを固定していた突起にアロンアルフアを塗って、元の位置に戻して固定します。

導光パーツの追加LED位置にΦ5.0mmの穴を開けます。

一番端の部分は、リューターで軽く削っておいてからΦ5.0mmのアクリル用ドリルで削ります。

導光材としては、タミヤのΦ5.0mmプラパイプを利用する事にします。

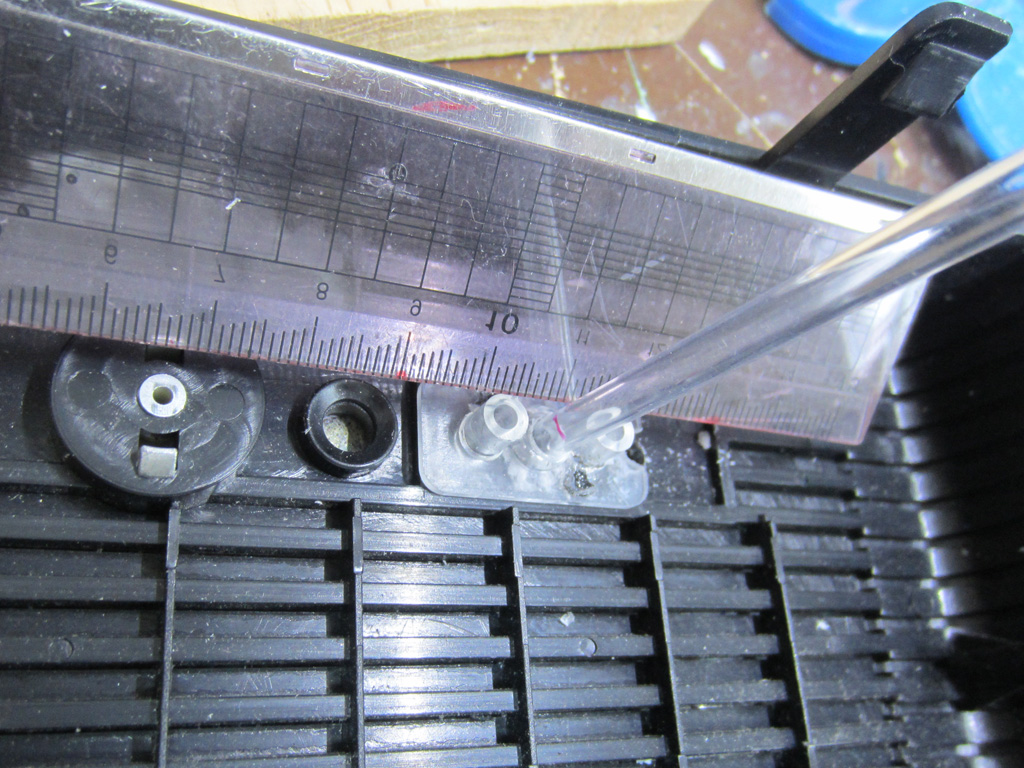

Φ5.0mmのプラパイプを穴に差し込み、元の導光材の高さと同じになる様にマーキングします。

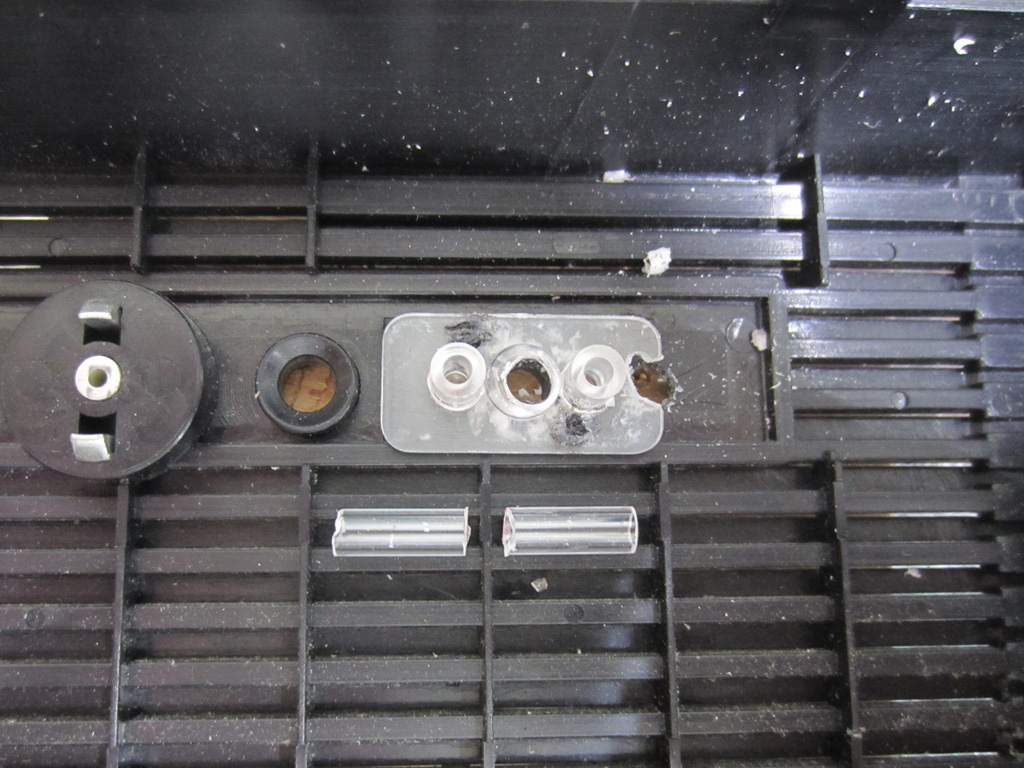

導光用プラパイプを２本切り出します。

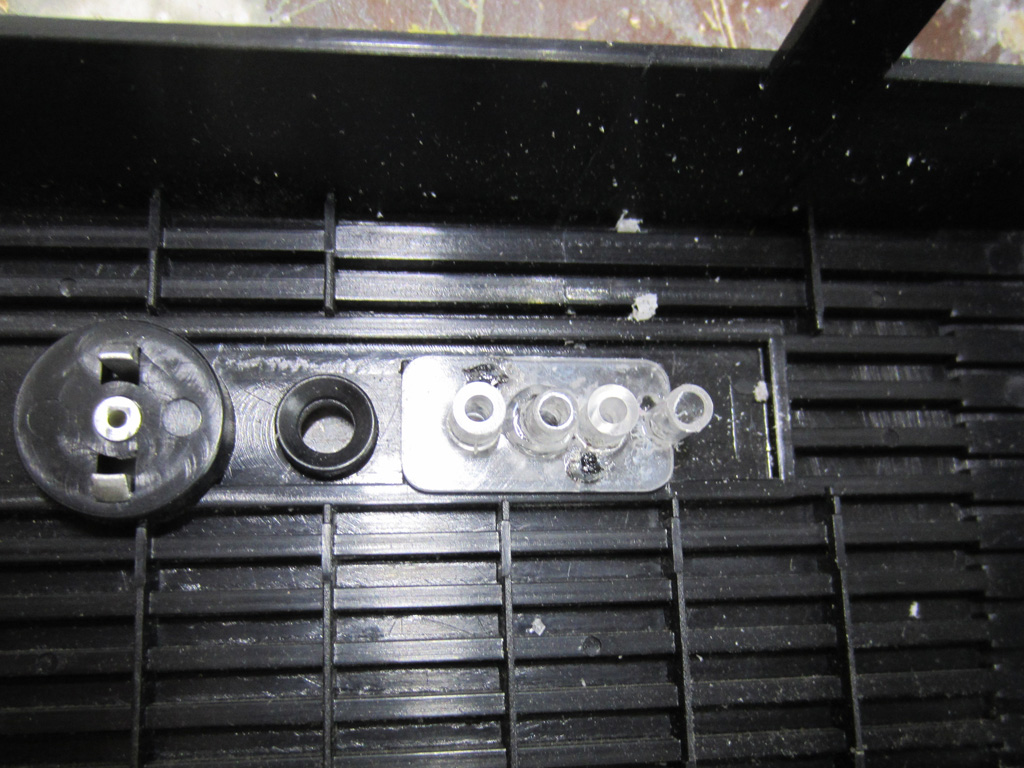

導光パーツにアロンアルフアを塗り、導光用プラパイプを差し込みます。

差し込んだ後、アロンアルフアを追加しておきます。

導光用プラパイプの内側をΦ5.0mmのアクリル用ドリルでテーパーを付けておきます。

背面側も集光のために、テーパーを付けておきます。

3.　動作確認

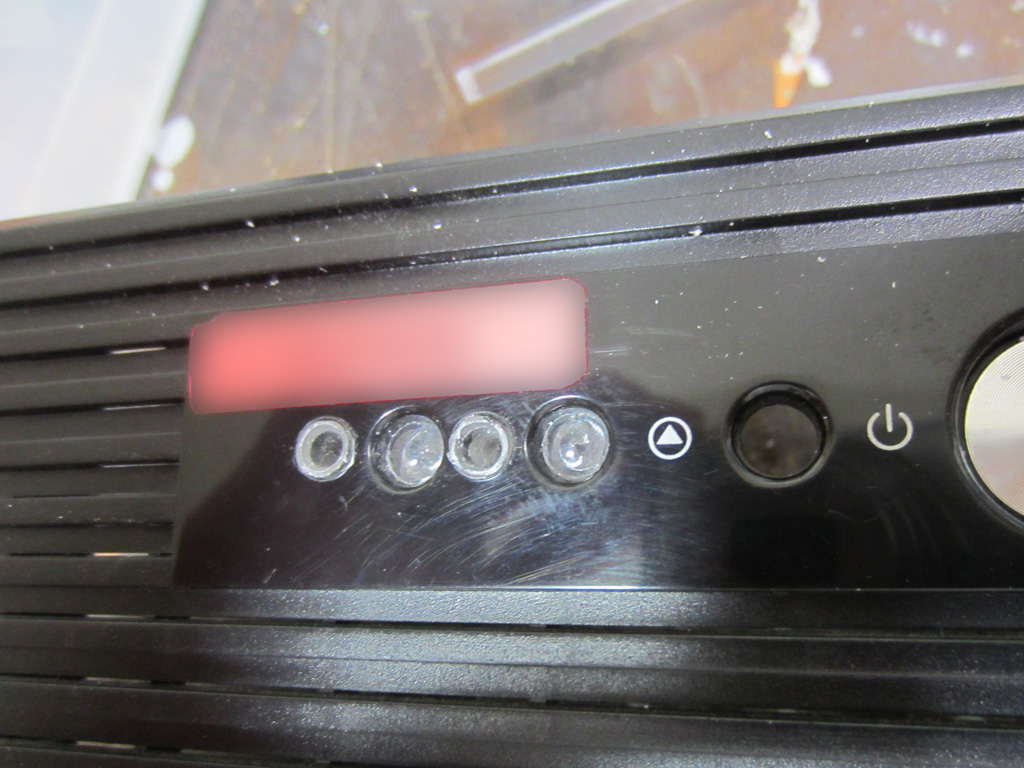

問題なく点滅が確認出来るようになりました。

写真で見ると隣に光が漏れていますが、実用上は現状、気になりません。

使っていて、気になるようであれば、導光材の周りに遮光塗料を塗ってみる事にしようと思います。

【次回に続く予定】
