KATOユニトラック＆篠原Code100の線路接続と同じ方法で、まずはPECO SL8300（Code83：C83）の道床を試作しようと思います。
基本的な流れは”KATOユニトラック＆篠原Code100の線路接続”と同じですが、所々、別の手法の試行を加えていこうと思っています😅（*1）。
1.線路の確認
(1)KATOユニトラックの確認

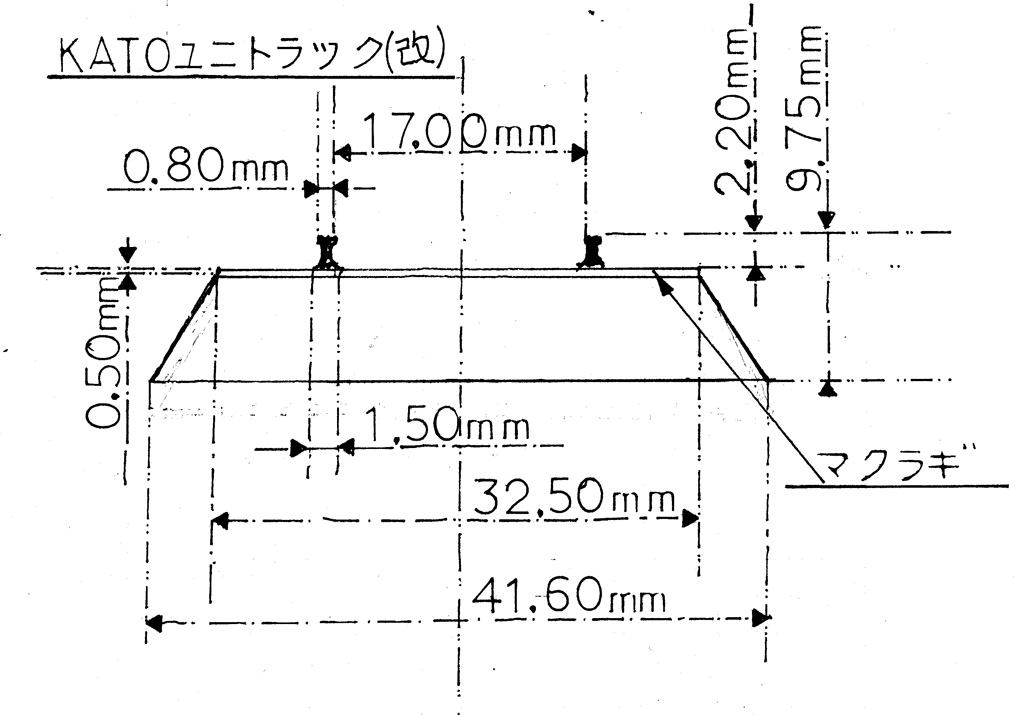

KATOユニトラックについての図面は、過去記事［*2］からの再掲です。

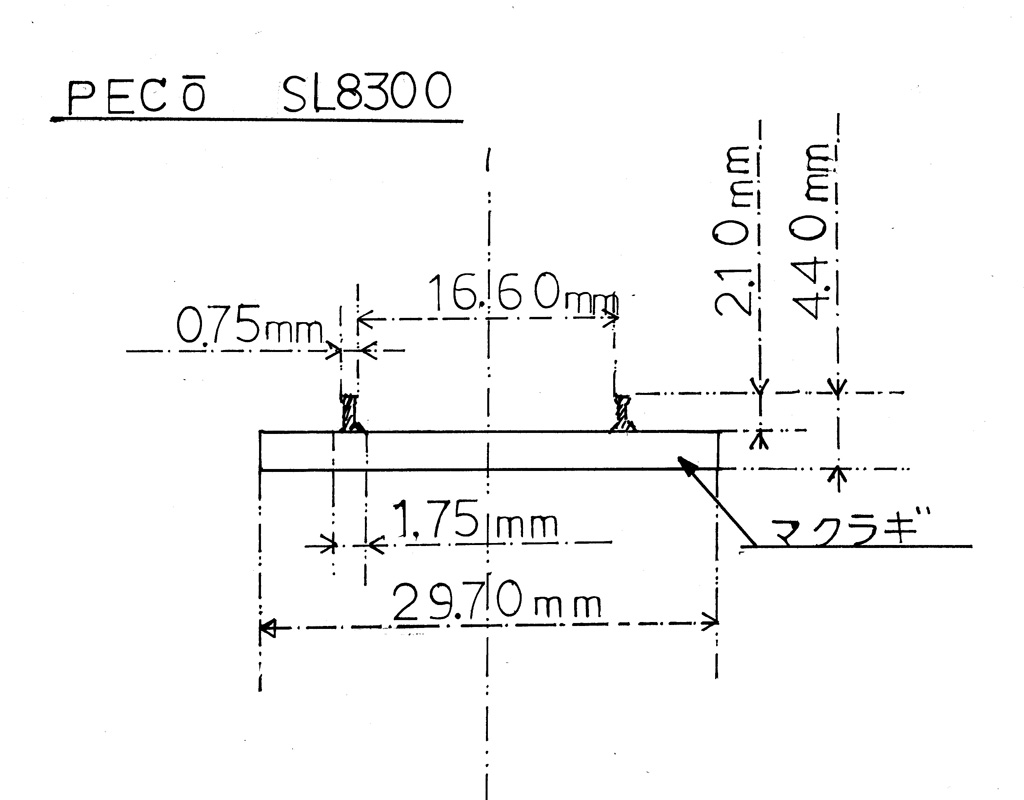

(2)PECO SL8300の確認

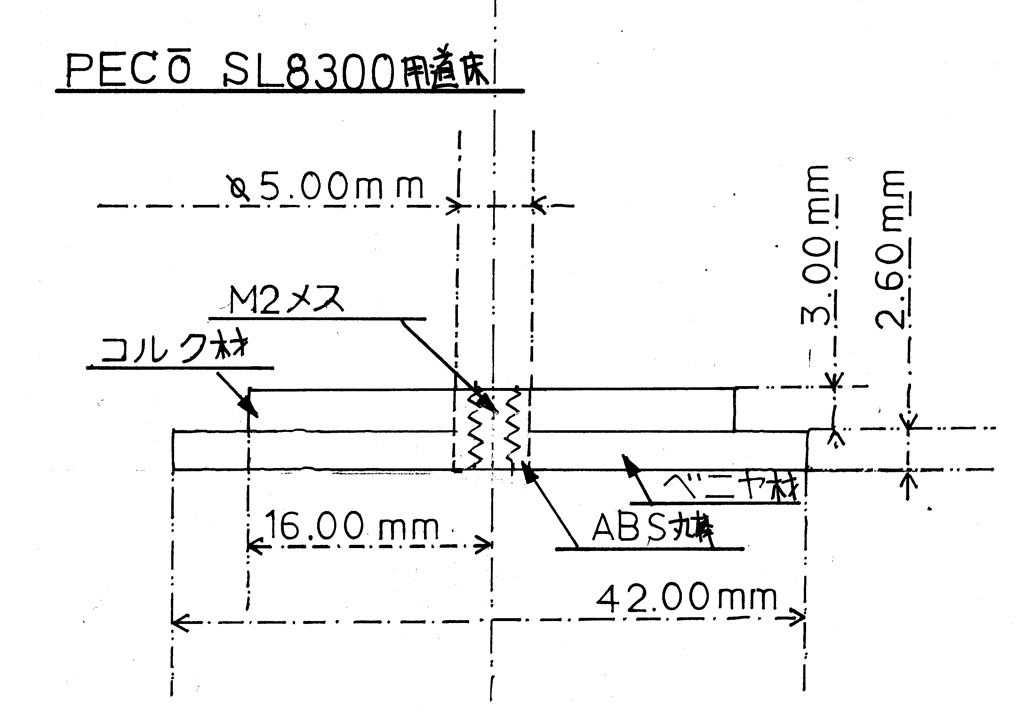

2.道床の検討
篠原のCode100よりもPECO SL8300の方が枕木下面・レール上面の高さが0.4mm高いですが、誤差と考えてよさそうです。
KATOユニトラックとレール上面を合わせるために必要な道床の高さは、5.35mm。
篠原Code100用道床と同じ作り方で、ベニヤ板とコルクだと、5.60mm。
差は0.25mmなので、許容範囲といえるかと思います。
基本的に、篠原Code100の時と同じ構造で作ることにしたいと思います。
ただし、篠原Code100の時には、コルクの幅をKATOユニトラックに合わせて32.50mmとしました。
32.50mm幅だと中心線の墨だしが大変（*4）だったので、今回は、コルクの幅は32.00mmにする事にします。
3.試作
(1)素材の切り出し

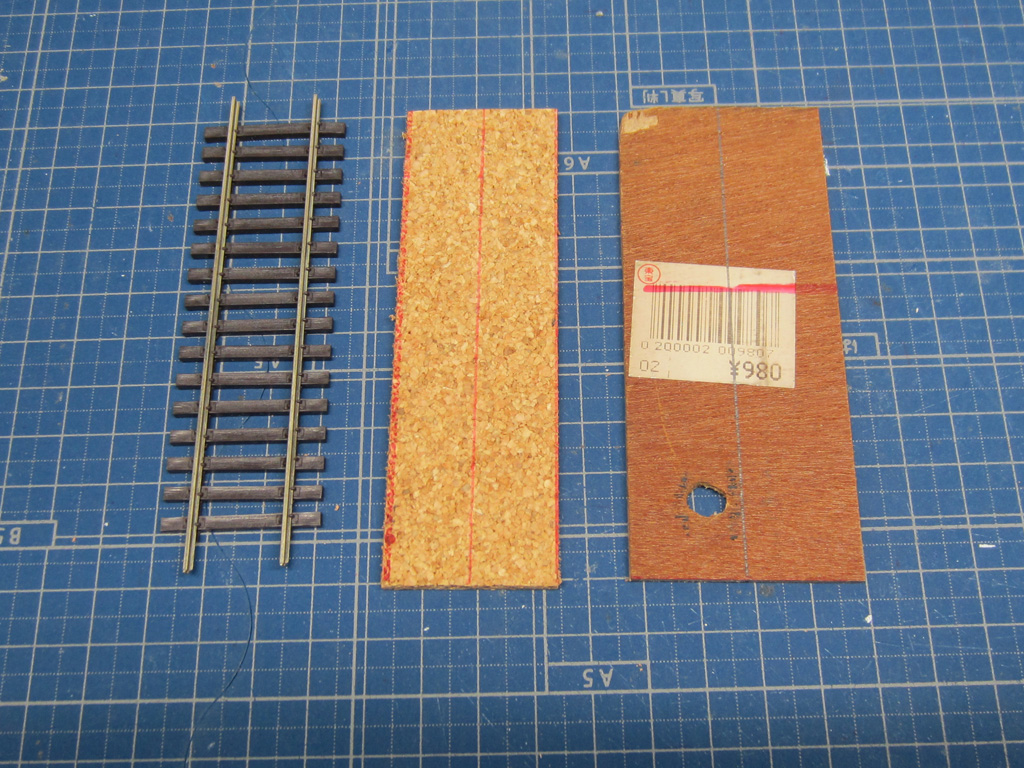

べニア板、コルクを、それぞれ切り出します。
べニア板、コルクの長さは、レールの接続テストでカットした線路と同じ長さにします。
また、べニア板、コルクには中心線を墨だししておきます。
(2)素材の張り合わせ

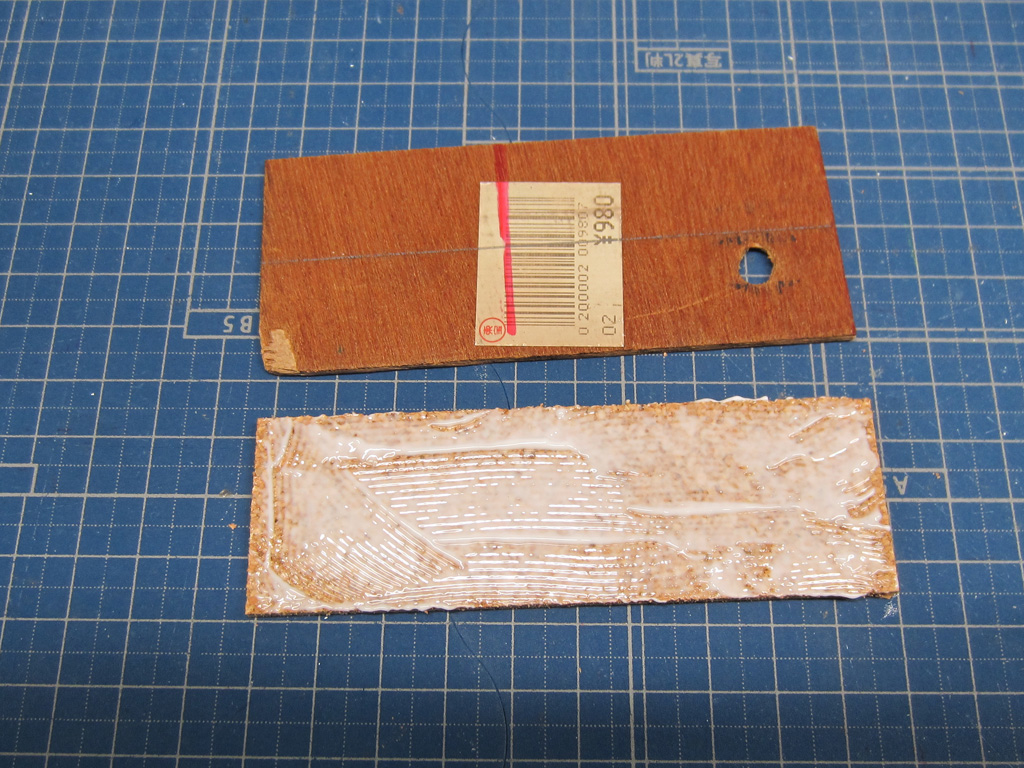

コルク全体に木工ボンドを延ばし、双方に引いた中心線に合わせて、べニア板へ貼り付けます。
木工ボンドが固まるのを待ちます。
